Kramer VM-2N [20/24] Уход за усилителем
![Kramer VM-2N [20/24] Уход за усилителем](/views2/1152116/page20/bg14.png)
KRAMER ELECTRONICS, LTD.20

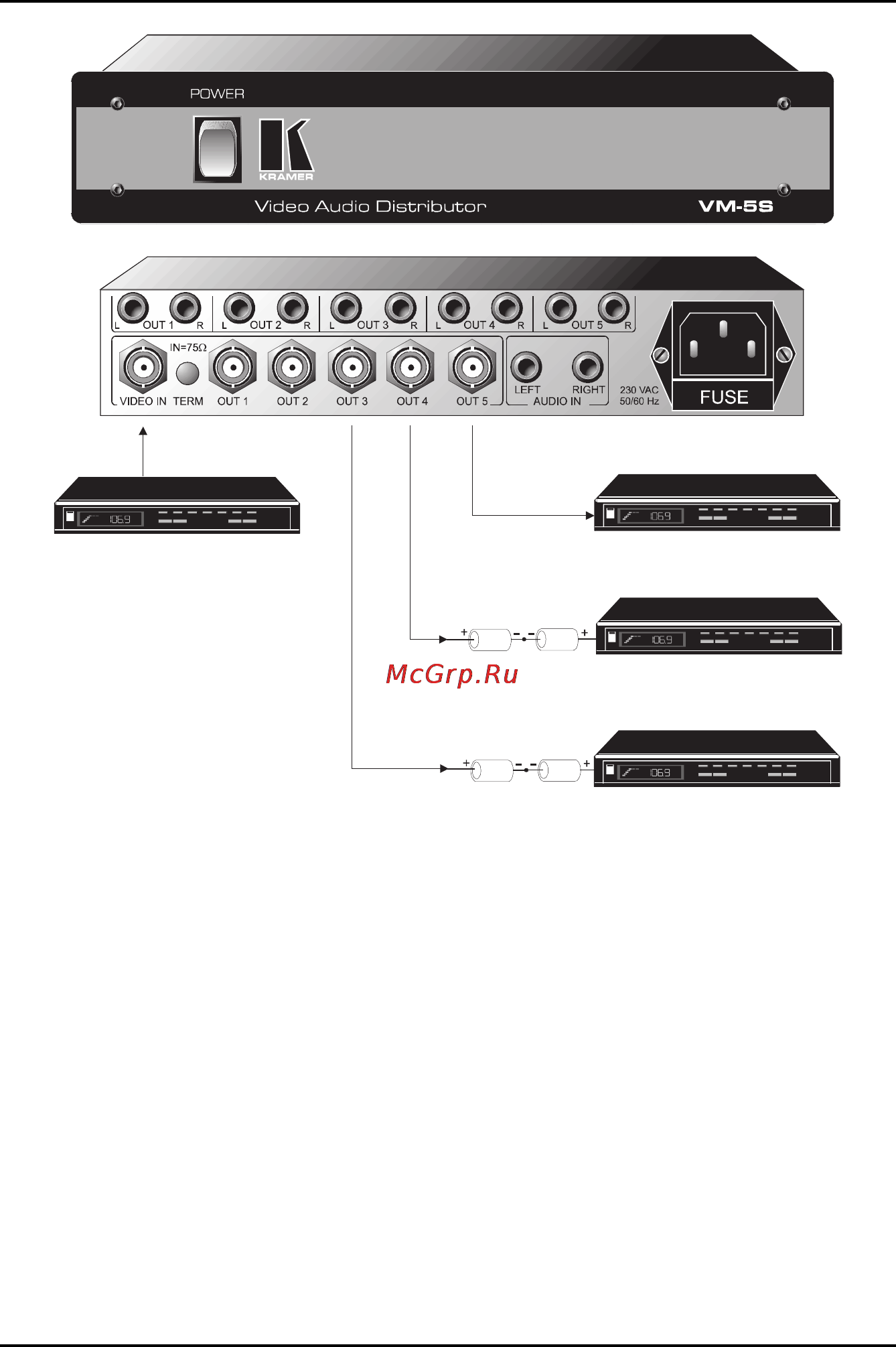

Рис. 8. Использование усилителя-распределителя в видео- и аудиосистемах со смешан-
ной связью (по переменному и постоянному току)
10. УХОД ЗА УСИЛИТЕЛЕМ
Не используйте усилитель в местах с повышенной запыленностью и влаж-
ностью, слишком высокой или слишком низкой температурой — воздейс-
твие этих факторов может привести к повреждению электронных схем и
сбоям в работе. Не используйте для очистки усилителя от загрязнений
абразивы и агрессивные моющие средства. Это может повредить внешнюю
отделку и привести к проникновению влаги внутрь корпуса прибора. Не
допускайте скопления пыли внутри неиспользуемых или открытых разъ-
емов.
Источник видеосигнала со
связью по постоянному току
Усилитель-распределитель со связью по постоянному току
Приемник видеосигнала со
связью по постоянному току
Приемник видеосигнала со
связью по переменному току
Приемник видеосигнала со
связью по переменному току
1000 мкФ 1000 мкФ
1000 мкФ
конденсатор конденсатор
конденсатор конденсатор
1000 мкФ
Уход за усилителем
