KRAMER ELECTRONICS, LTD.14
Использование VM-24H
Декодер
кабельного
телевидения
DVD
проигрыватель
Плазменный
дисплей
ЖК телевизор ЖК телевизор
Плазменный
дисплей

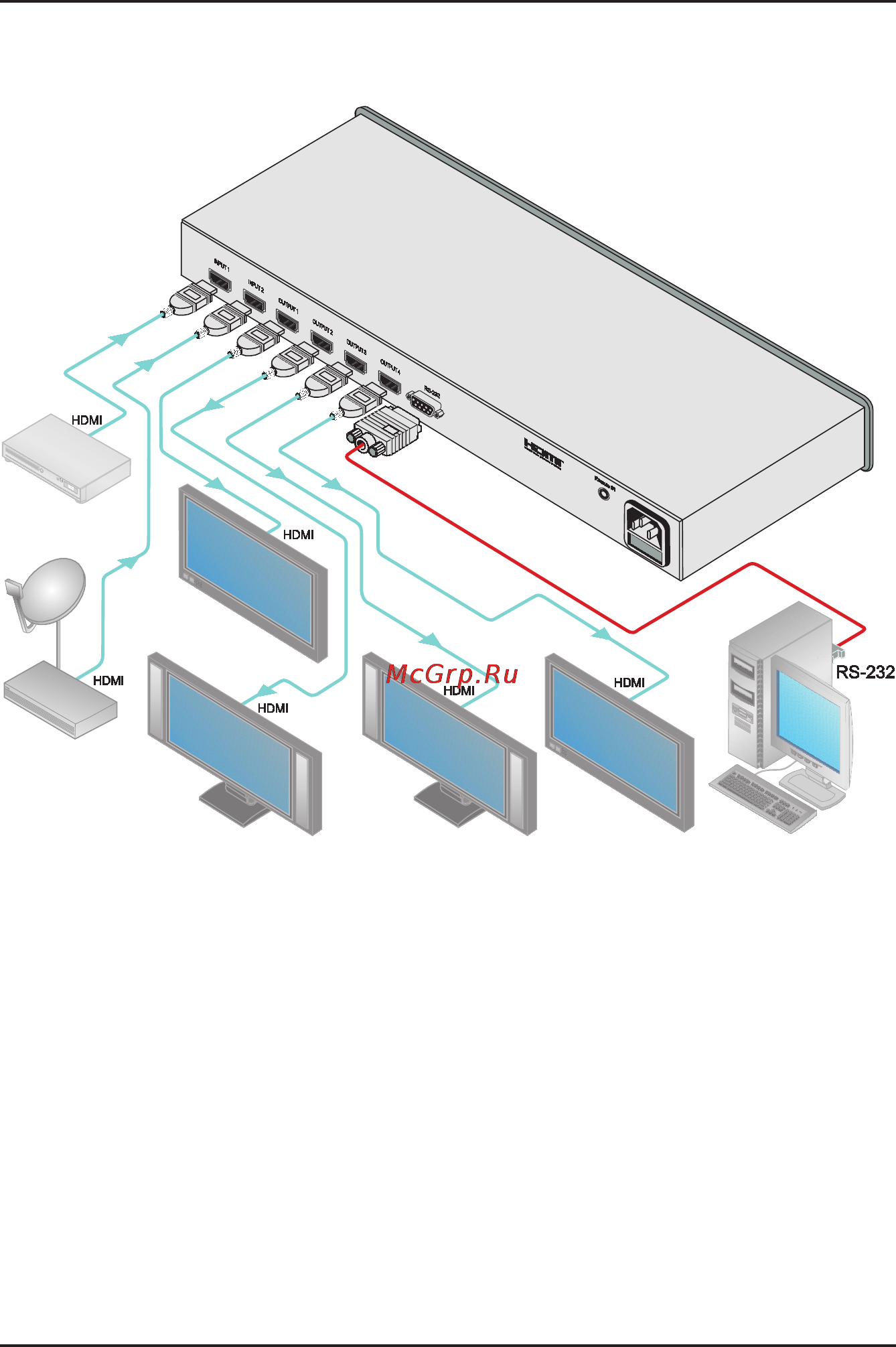

Рис. 2. Подсоединение распределителя HDMI 1:4 с двумя входами VM-24H
