Использование VM-24H

6.2 Óïðàâëåíèå ïîñðåäñòâîì RS-232 (íàïðèìåð, ñ ïîìîùüþ

PC)

Имеется возможность подсоединения PC (или другого управляющего

устройства) к VM-24H с помощью порта RS-232.

Для подсоединения нуль-модемного адаптера из комплекта поставки

устройства (рекомендуемый метод):

• Подсоедините9-контактныйпортRS-232 типа D-sub на задней панели

VM-24H к нуль-модемному адаптеру и подсоедините нуль-модемный

адаптер с помощью 9-проводного ленточного кабеля к 9-контактному

порту RS-232 типа D-sub на PC.

Для подсоединения без использования нуль-модемного адаптера:

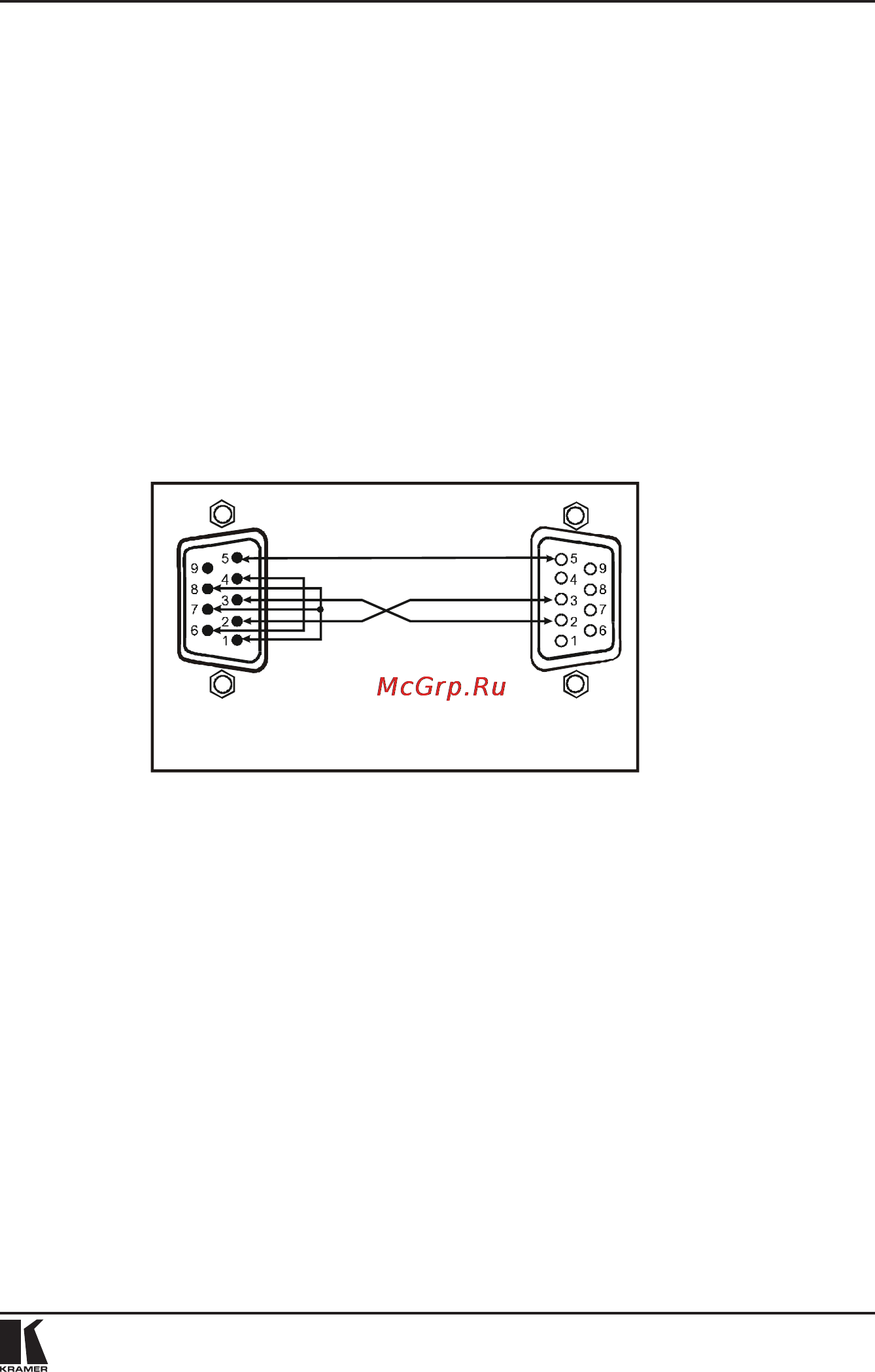

• Подсоедините 9-контактный порт RS-232 типа D-sub на PC к

9-контактному порту RS-232 типа D-sub на задней панели VM-24H в

соответствии с рис. 3.

ОНТАКТ5соединяетсясКОНТАКТОМ5(заземление)

КОНТАКТ3соединяетсясКОНТАКТОМ2

КОНТАКТ2соединяетсясКОНТАКТОМ3

9-контактная розетка типа D-sub (от PC) 9-контактная вилка типа D-sub

  КОНТАКТ4соединяетсясКОНТАКТОМ6

  КОНТАКТЫ8,7,1соединяютсявместе

Ïðè èñïîëüçîâàíèè ýêðàíèðîâàííîãî êàáåëÿ ñîåäèíèòå ýêðàí ñ ÊÎÍÒÀÊÒÎÌ 5

Рис. 3. Подсоединение PC без использования нуль-модемного адаптера

6.3 Óïðàâëåíèå VM-24H

Для управления VM-24H:

1. Включите устройство.

2. Выберите нужный вход.

3. При необходимости нажмите кнопку EDID, чтобы выполнить прием или

изменение данных EDID (см. раздел 6.4).

6.4 Èñïîëüçîâàíèå êíîïêè EDID

Имеется возможность приема данных EDID:

• с одного выхода (светодиодный индикатор выбранного выхода

мигает).

• данныхEDID по умолчанию (светодиодные индикаторы всех выходов

мигают одновременно).

• с нескольких подсоединенных выходов в режиме автоматического
