Чтобы осуществить это, подсоедините соответствующие контакты входного

разъёма REMOTE к переключателю типа «сухой контакт» (например, к вне-

шней кнопке) и установите кнопку MODE IN = AUTO (позиция 4 на рис. 1)

в отжатое положение. Например, как показано на рис. 2, чтобы напра-

вить сигнал со входа 1 на выход, «сухим контактом» замкните контакт 1

на землю (G). Чтобы направить на выход сигнал со входа 2, замкните на

землю (G) контакт 2. Не подсоединяйте к заземлению одновременно оба

контакта 1 и 2.

Чтобы направить с

игнал со входа 1

на выход,

подключите

контакт 1

на землю (G)

Чтобы направить

на выход сигнал

со входа 2,

подключите

на землю

контакт 2 (G)

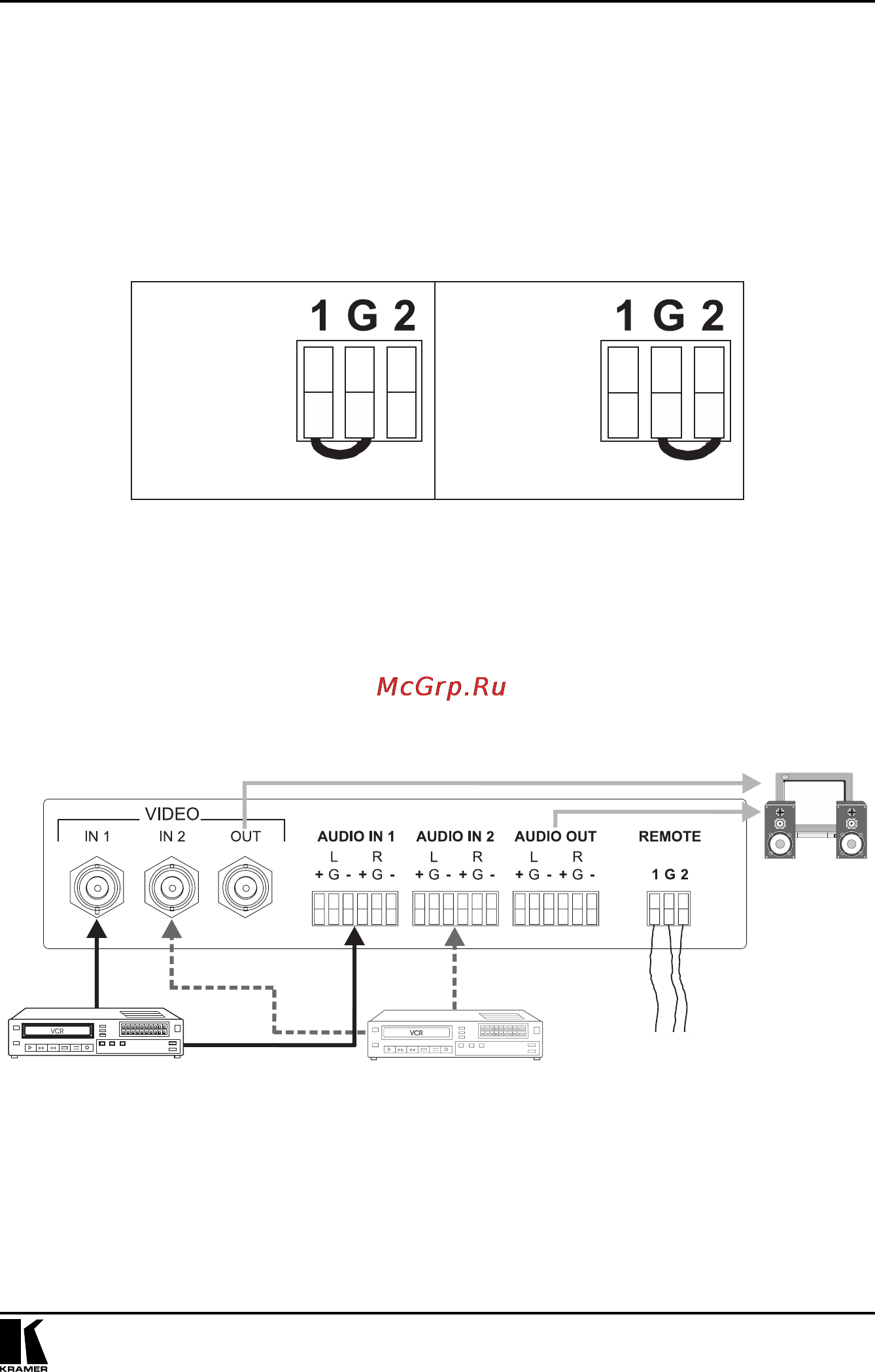

Рис. 2. Разъём дистанционного переключателя

Если подсоединены оба входа (1 и 2), то на выход направляется сигнал

со входа 1. Однако, подключив контакт 2 на землю, Вы можете направить

на выход сигнал со входа 2 с помощью дистанционного переключателя.

Подключив на землю контакт 1, можно направлять на выход с помощью

дистанционного переключателя и сигнал со входа 1 в его отсутствие (чер-

ный экран).

Основной источник

Приемник

Источник сигнала 2

На «сухой контакт»

переключателя

Рис. 3. Подсоединение дистанционного переключателя к коммутатору

аудио/видеосигналов VS-24xl

Подсоединение коммутатора
