KRAMER ELECTRONICS, LTD.12
Механические коммутаторы

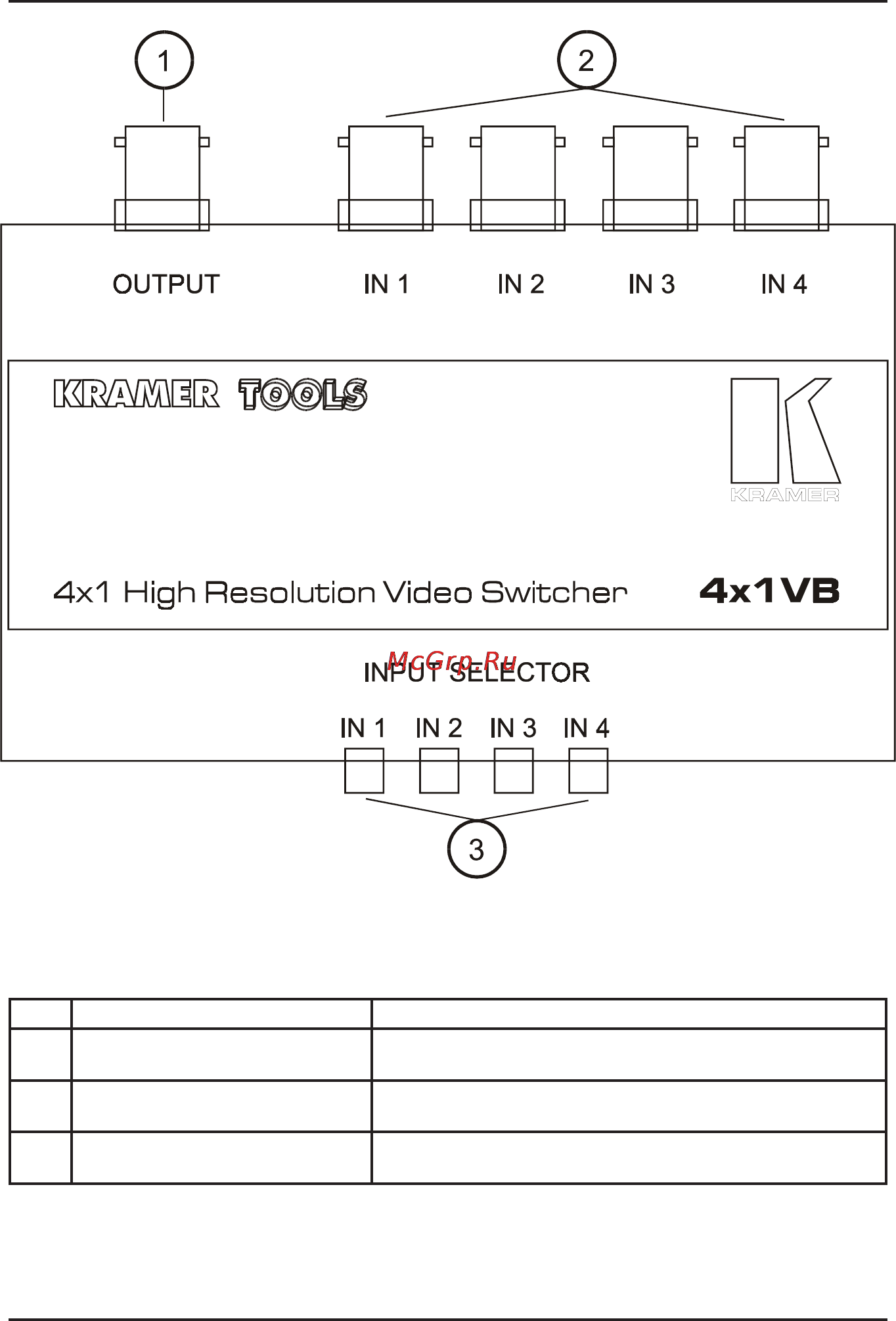

Рис. 3. Элементы управления боковой панели коммутатора 4x1VB
Таблица 3. Элементы управления боковой панели коммутатора 4x1VB
№ Элемент управления Назначение
1. Разъем OUTPUT типа BNC Выход для композитного/одной составляющей компонентного
видеосигнала.
2. Разъемы IN1-IN4 типа BNC Входы для композитного/одной составляющей компонентного
видеосигнала.
3. Кнопки INPUT SELECTOR IN 1-IN 4 При нажатии выбранный вход (IN1-IN4) коммутируется на
выход.
