KRAMER ELECTRONICS, LTD.14

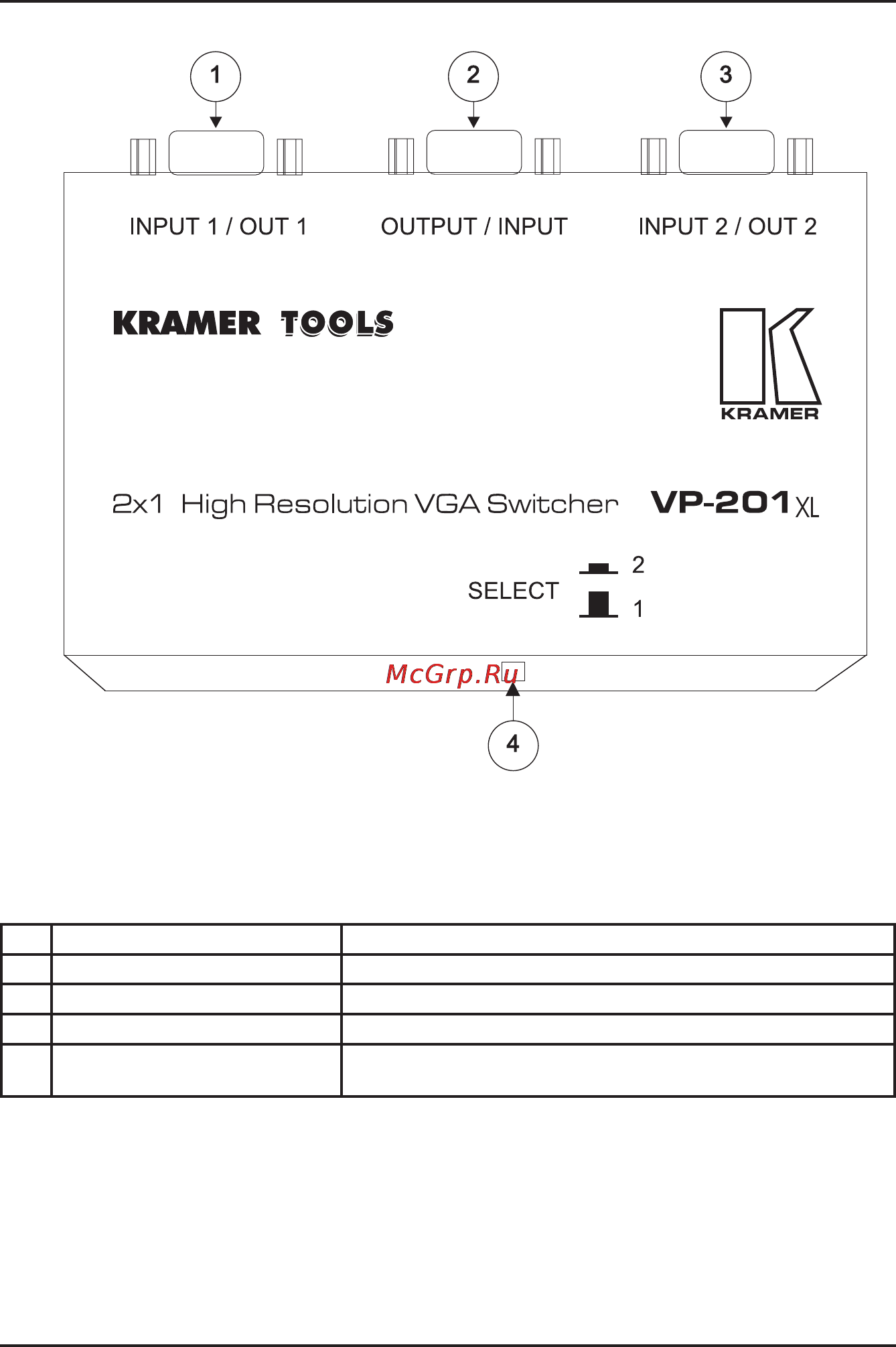

Рис. 4. Элементы управления панели коммутатора VP-201xl
Таблица 4. Элементы управления панели коммутатора VP-201xl
№ Элемент управления Назначение
1. Разъем INPUT 1 типа HD15F Вход 1 сигнала VGA/WUXGA (выход 1).
2. Разъем INPUT 2 типа HD15F Вход 2 сигнала VGA/WUXGA (выход 2).
3. Разъем OUTPUT типа HD15F Выход VGA/WUXGA сигнала (вход).
4. Кнопка селектора входа SELECT Кнопка служит для выбора нужного входа (в отжатом положении
активен вход INPUT 1, в нажатом положении — вход INPUT 2).
