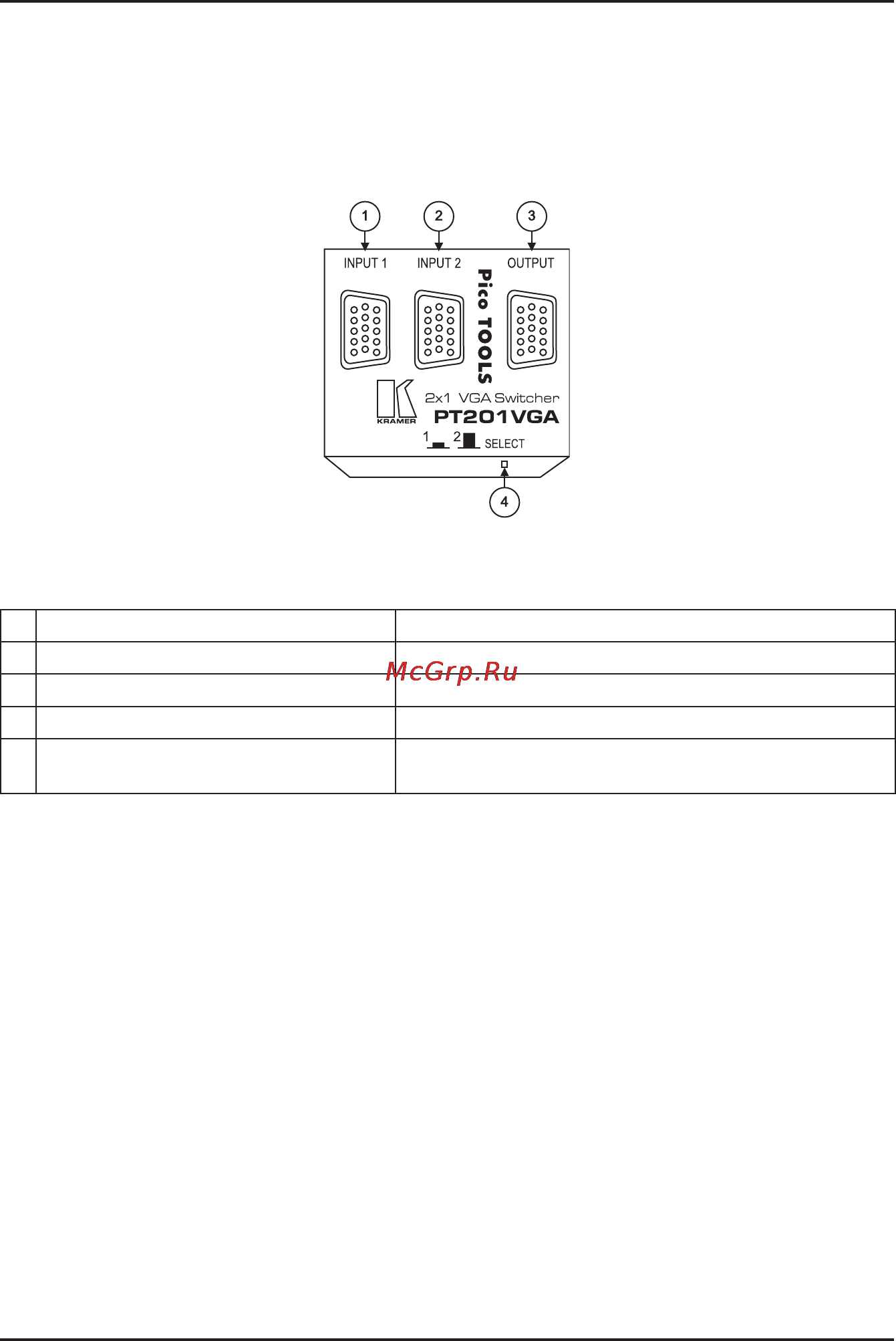

Ваш коммутатор VGA 2 х 1 РТ2О1 VGA 4 ВАШ КОММУТАТОР VGA 2 X 1 PT201VGA Внешний вид и функции коммутатора ИЭД 2х 1 PT201VGA представлены соответственно на рис 1 и в таблице 1 Рис 1 Коммутатор VGA 2 х 1 РТ201 VGA Таблица 1 Функции коммутатора VGA2x 1 PT201VGA Обозначение Назначение 1 Разъем входа 1 INTPUT1 HD15F Подключите к первому источнику видеосигнала 2 Разъем входа 2 INTPUT 2 HD15F Подключите ко второму источнику видеосигнала 3 Разъем выхода OUTPUT HD15F Подключите к приемнику видеосигнала 4 Переключатель выбора SELECT Нажатое положение соответствует входу 1 отжатое положение входу 2 5 ИСПОЛЬЗОВАНИЕ ВАШЕГО КОММУТАТОРА VGA 2 X 1 РТ201 VGA Поскольку схема устройства является пассивной вы можете подключить РТ201 VGA в качестве коммутатора 2 х 1 см раздел 5 1 или в качестве коммутатора 1 х 2 см раздел 5 2 5 1 Подключение PT201VGA как коммутатора VGA 2x1 Чтобы воспользоваться РТ201 VGA как коммутатором VGA 2x1 подсо едините 2 входа VGA как это показано на рис 2 1 Подсоедините 2 источника сигнала VGA к разъемам INPUT HD15F в сле дующем порядке Источник сигнала VGA например PC Источник 1 к разъему INPUT 1 Источник сигнала VGA например PC Источник 2 к разъему INPUT 2 4 KRAMER ELECTRONICS LTD
