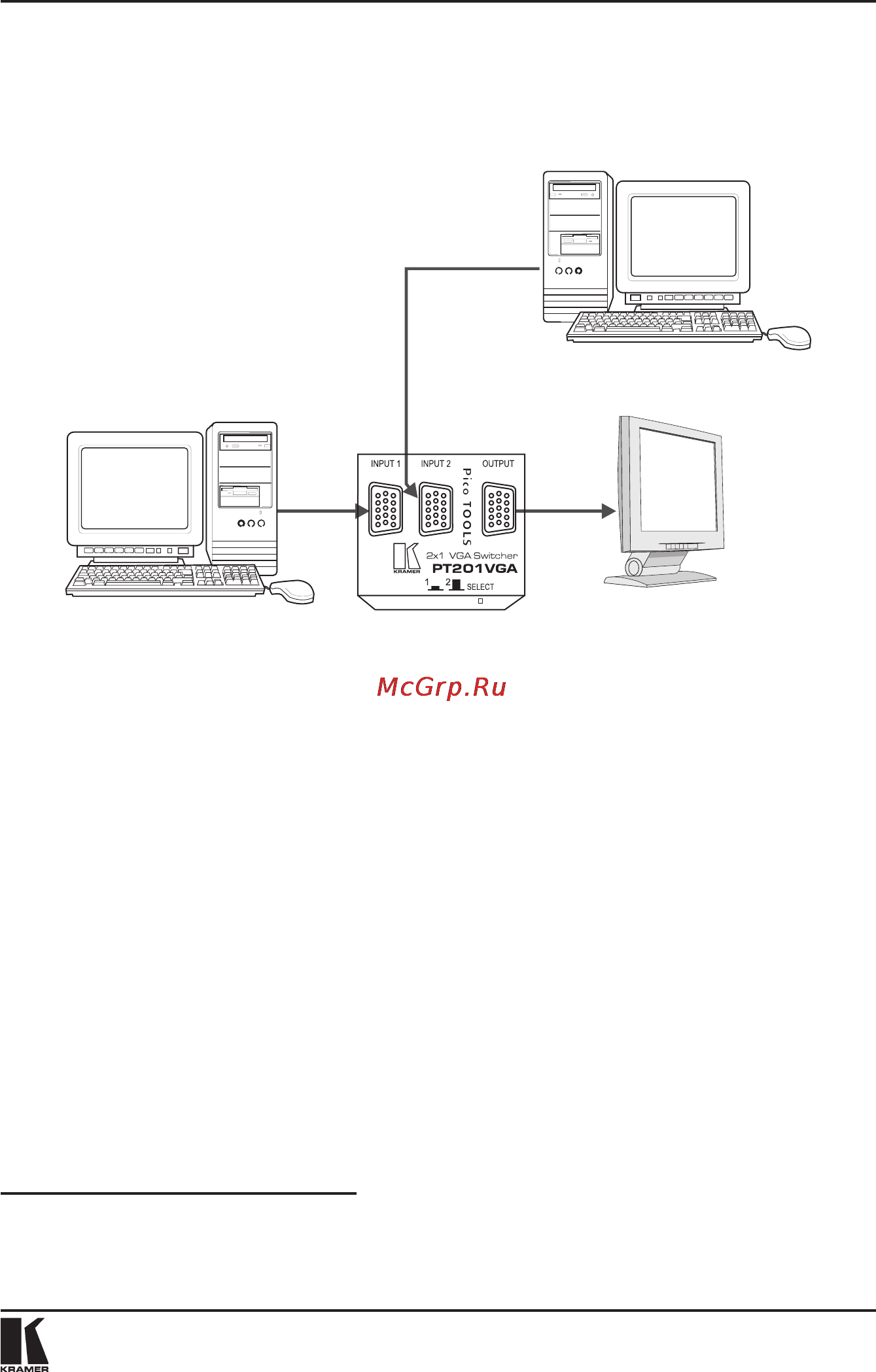

Использование Вашего коммутатора VGA 2 х 1 PT201VGA 2 Подсоедините вывод OUTPUT HD15F к приемнику сигнала например к монитору 3 Чтобы передавать сигнал со входа 1 нажмите кнопку SELECT и уста новите ее в нажатое положение Чтобы передавать сигнал со входа 2 нажмите кнопку SELECT и установите ее в отжатое положение Рис 2 Подсоединение коммутатора VGA 2 х 1 PT201VGA 5 2 Подключение PT201VGA как коммутатора VGA 1 х2 Чтобы воспользоваться РТ201 VGA как коммутатором VGA 1 х 2 соедини те устройства как это показано на рис 3 1 Подсоедините источник сигнала VGA например PC к разъему OUTPUT HD15F 2 Подсоедините разъемы INTPUТ HD15F к двум приемникам видеосиг нала VGA в следующем порядке Приемник сигнала VGA например монитор Приемник 1 к разъему INPUT1 Приемник сигнала VGA например монитор Приемник 2 к разъему INPUT 2 3 Чтобы передавать сигнал на приемник 1 нажмите кнопку SELECT и ус тановите ее в нажатое положение Чтобы передавать сигнал на прием ник 2 нажмите кнопку SELECT и установите ее в отжатое положение 1 Вследствие использования пассивной схемотехники PT201VGA может работать в противоположных направлениях При работе в обратном направлении является входным 3 При работе в обратном направлении являются выходными 2 5
