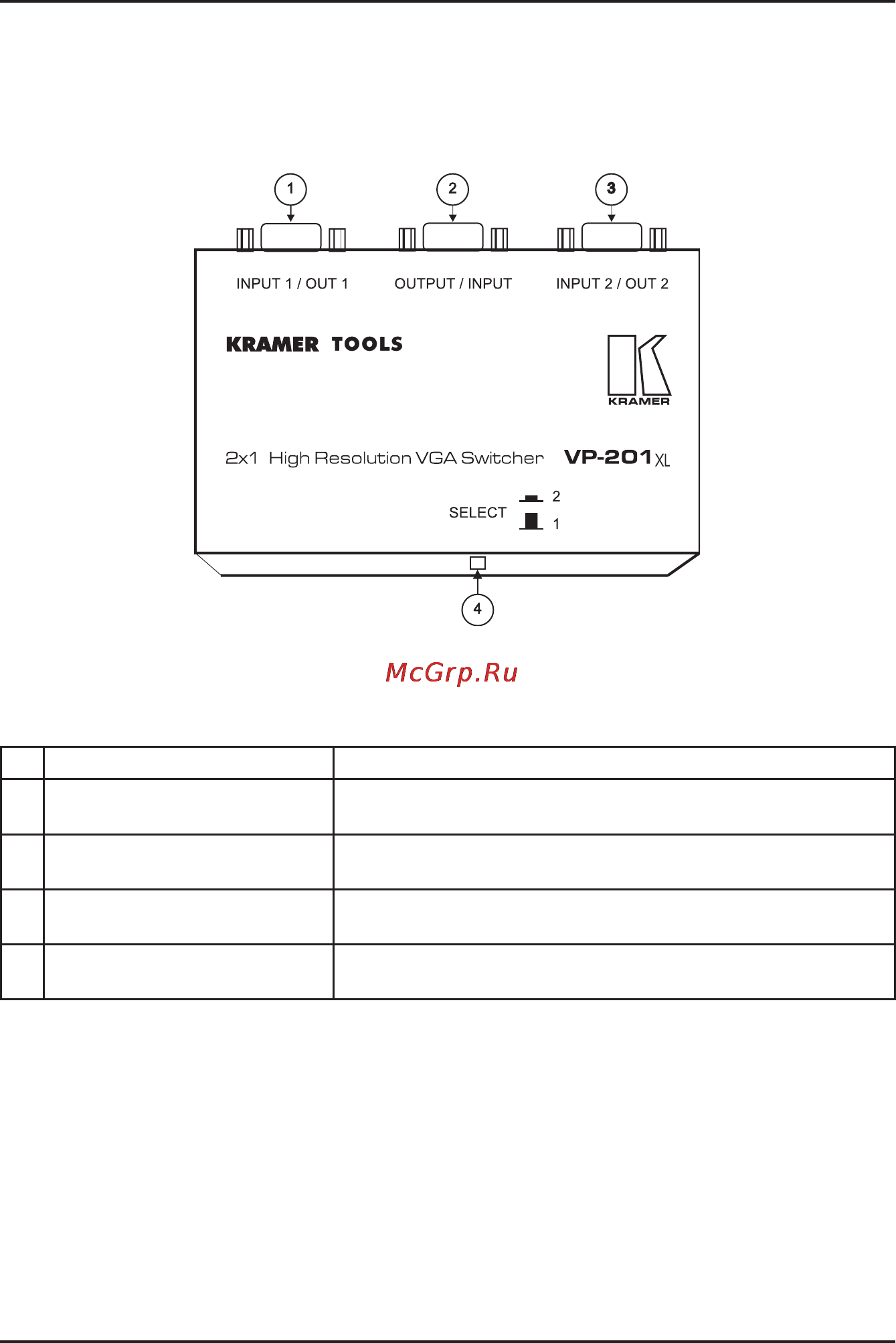

Ваш коммутатор 2x1 сигналов VGA высокого разрешения УР 201х1 4 ВАШ КОММУТАТОР 2X1 СИГНААОВ VGA ВЫСОКОГО РАЗРЕШЕНИЯ VP 201XL На рис 1 и в табл 1 представлены внешний вид и функции VP 201 xl Рис 1 Внешний вид коммутатора 2x1 сигналов 1 6А высокого разрешения Р 201х1 Таблица 1 Обозначения и функции коммутатора 2x1 сигналов 1 6А высокого разрешения Р 201х1 Обозначение Функция 1 Розетка HD15INPUT1 0UT1 вход 1 выход 1 Служит для подключения источника видеосигналов 1 или приемника видеосигналов 1 2 Розетка HD15 OUTPUT INPUT выход вход Служит для подключения приемника видеосигналов или ис точника видеосигналов 3 Розетка HD15INPUT2 OUT2 вход 2 вьход 2 Служит для подключения источника видеосигналов 1 или приемника видеосигналов 1 4 Переключатель SELECT В нажатом положении выбирает INPUT 2 OUT 2 в отжа том INPUT 1 OUT 1 5 ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ КОММУТАТОРА 2X1 СИГНААОВ VGA ВЫСОКОГО РАЗРЕШЕНИЯ VP 201XL Так как VP 201 xl работает в пассивном режиме его можно использовать в качестве коммутатора 2x1 см раздел 5 1 или коммутатора 1x2 сигналов VGA см раздел 5 2 4 KRAMER ELECTRONICS LTD
