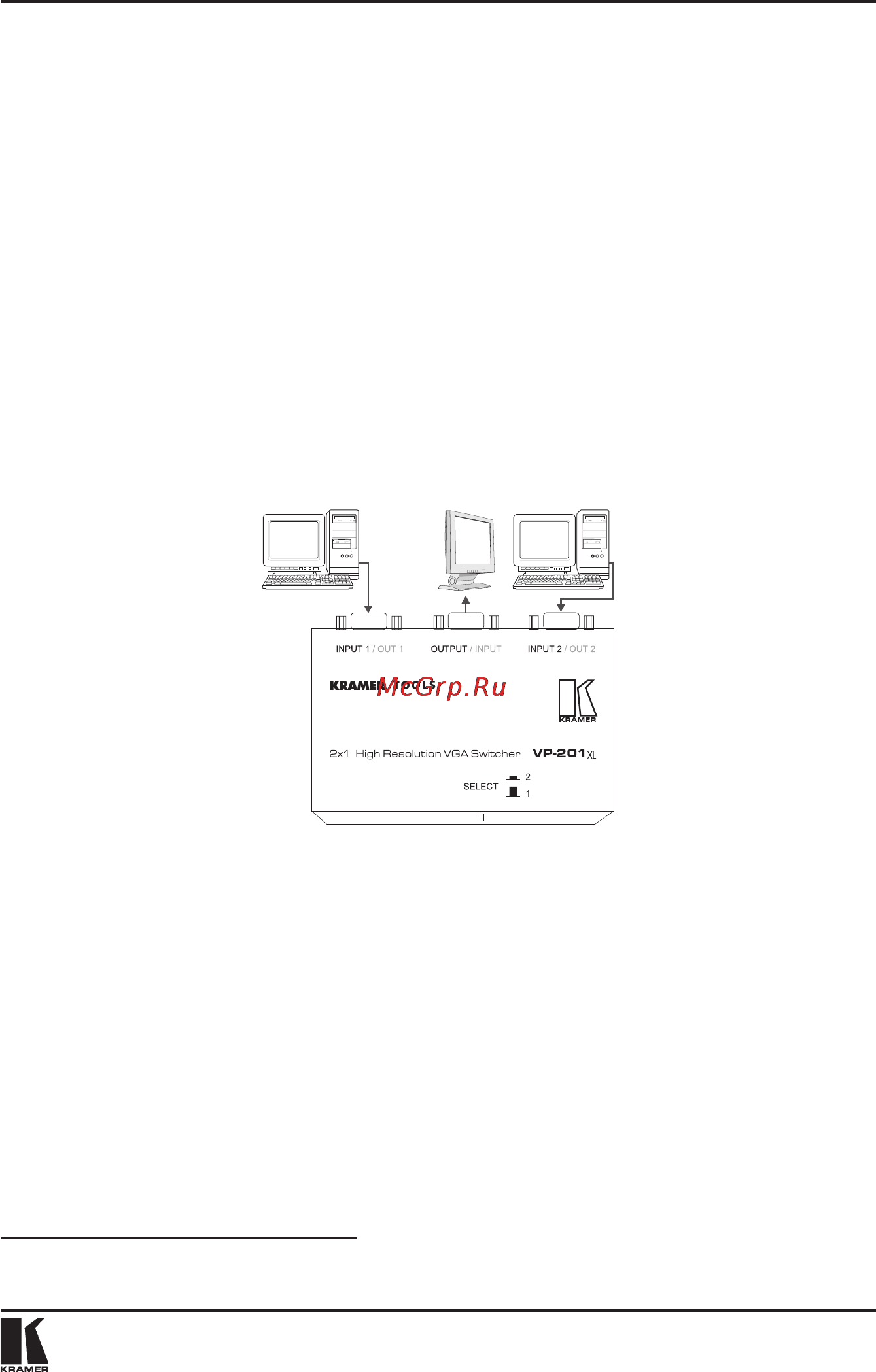

Инструкция по применению коммутатора 2x1 сигналов VGA высокого разрешения УР 201х1 5 1 Подключение VP 201 xl в качестве коммутатора 2x1 сигналов VGA Чтобы использовать VP 201 xl в качестве коммутатора 2x1 сигналов VGA подключите источники сигналов VGA к двум входам INPUT 1 и INPUT 2 как показано на рис 2 1 Подключите 2 источника сигналов VGA к розеткам INPUT типа HD15 следующим образом Источник сигналов VGA например компьютерный сигнал Источник 1 к разъему INPUT1 OUT1 Источник сигналов VGA например компьютерный сигнал Источник 2 к разъему INPUT2 0UT2 2 Подключите приемник сигналов VGA например монитор к разъему HD15 OUTPUT INPUT 3 Нажмите переключатель SELECT для передачи на выход сигнала с входа 2 или отожмите его чтобы передавать на выход сигнал с входа 1 Источник Приемник Источник 2 2x1 Mgh РееокЛсг т VGA ЭлЛсЬег VP 2О Ixi Рис 2 Подключение VP 201xl в качестве коммутатора 2x1 сигналов VGA 5 2 Подключение VP 201 xl в качестве коммутатора 1 х2 сигналов VGA Чтобы использовать VP 201 xl в качестве коммутатора 1x2 сигналов VGA1 подключите источник и приемники сигналов VGA как показано на рис 3 1 Подключите источник сигналов VGA например компьютер к разъему типа HD15 OUTPUT INPUT 2 Подключите 2 приемника сигналов VGA к выходным разъемам типа HD15 следующим образом Первый приемник к разъему INPUT 1 OUT 1 например монитор Приемник 1 1 Благодаря пассивной цепи прохождения сигнала УР 201х1 может работать также в противоположном направлении К 5
