19

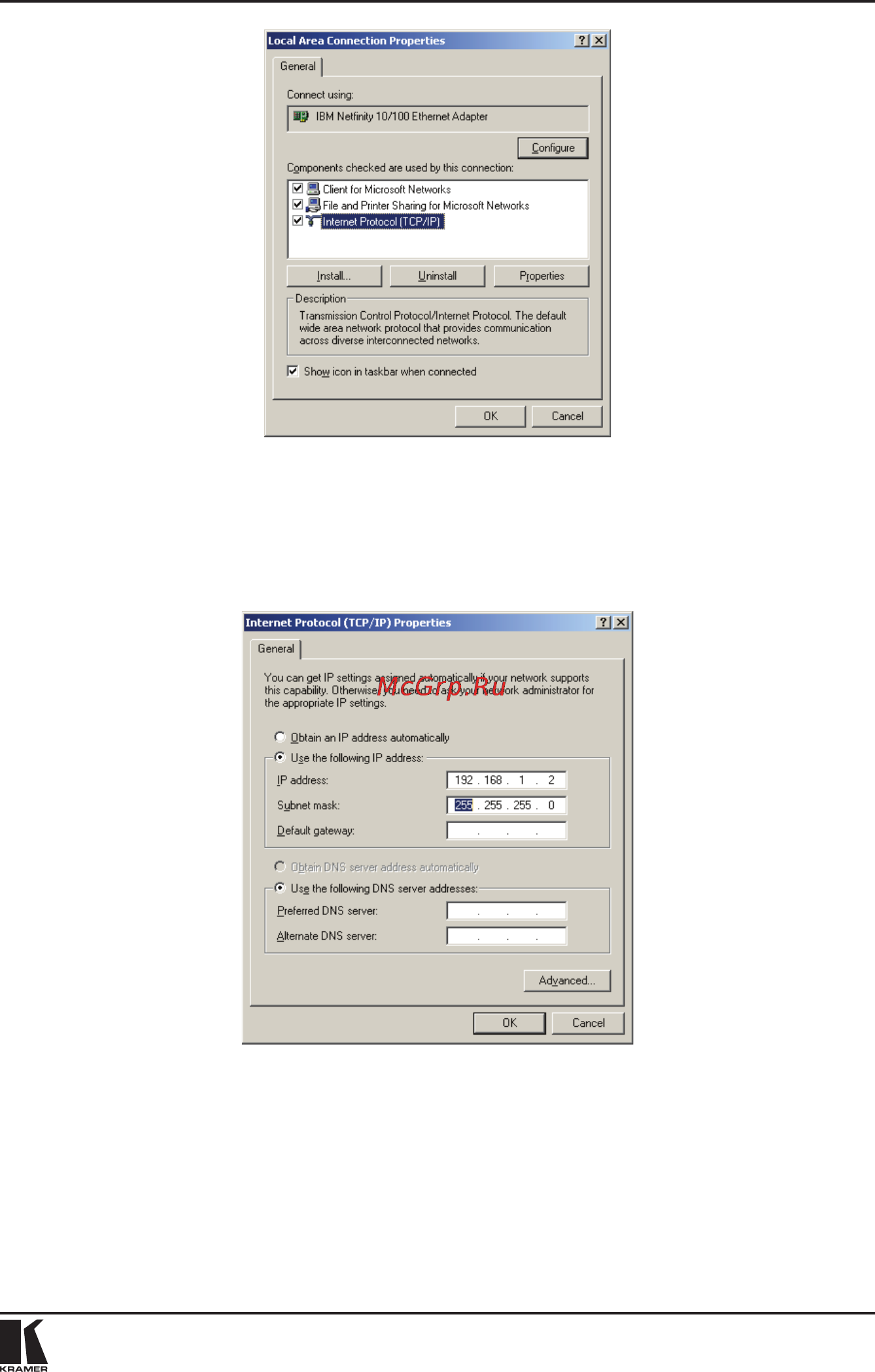

Рис. 3. Окно свойств локального подключения
6. Выберите Use the following IP Address (Èñïîëüçîâàòü ñëåäóþùèé
ñåòåâîé àäðåñ) и заполните поля в соответствии с рис. 4.
7. Щелкните OK.
Рис. 4. Окно свойств интернет-протокола (TCP/IP)
