5

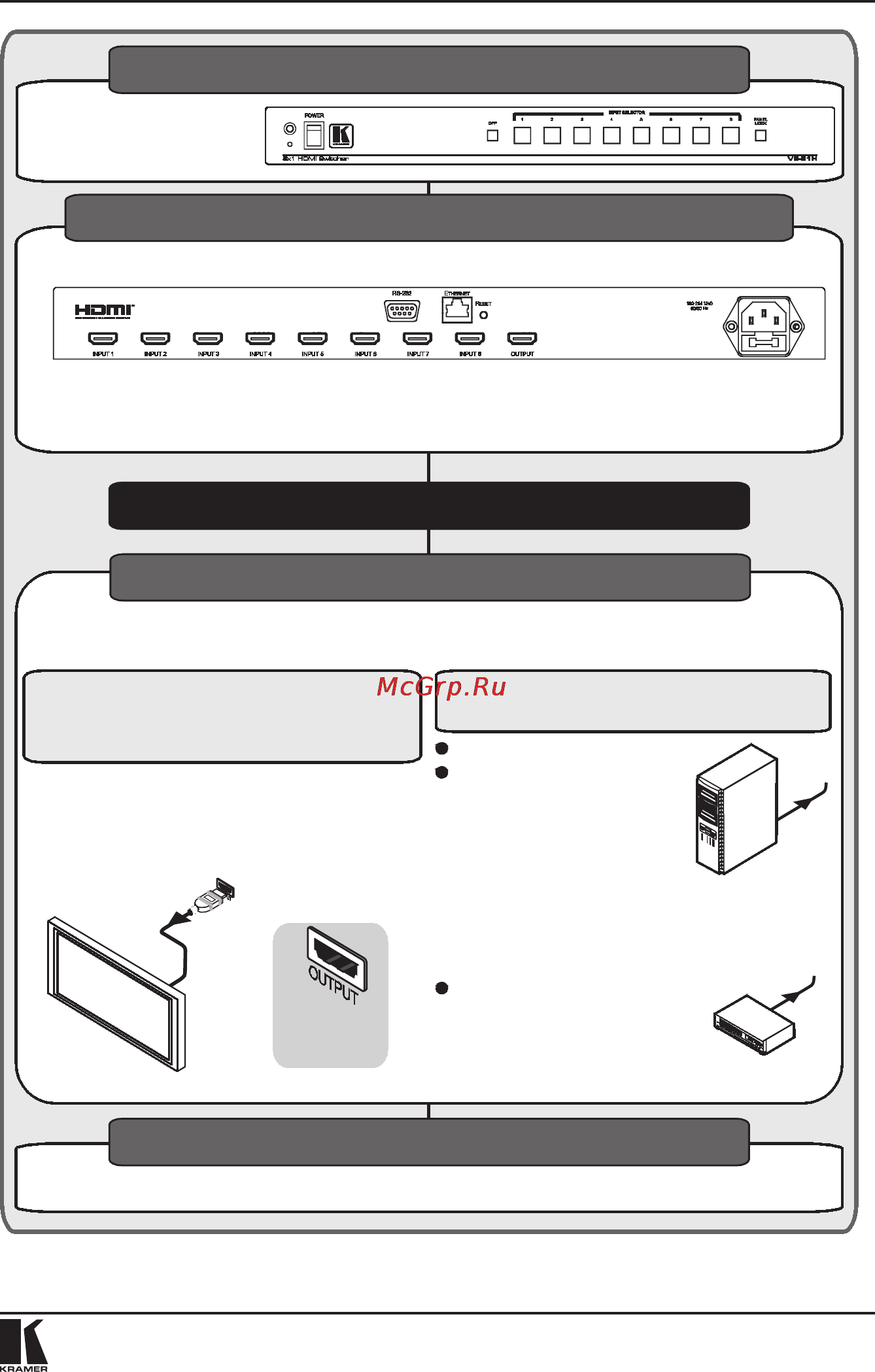

Подготовка к работе
Øàã 1. Óñòàíîâèòå óñòðîéñòâî — ñì. ðàçäåë 5.
Вмонтируйте устройство в стойку
или установите на 4 резиновые
ножки, расположенные на его
нижней панели.
Øàã 2. Ïîäêëþ÷èòå âõîäû, âûõîäû è êîíòðîëëåð — ñì. ðàçäåë 6.
Подсоедините вход и выход
Подсоедините PC или контроллер
(посредством порта RS-232),либо
Ethernet для управления VS-81H
Øàã 3: Âêëþ÷èòå ýëåêòðîïèòàíèå.
Øàã 4: Íàñòðîéòå óñòðîéñòâî — ñì. ðàçäåë 7.
ÏÎËÓ×ÈÒÅ ÄÀÍÍÛÅ EDID
Подсоедините выход, чтобы получить данные EDID, или
отсоедините выход, чтобы установить данные EDID по
умолчанию.
Включите устройство.
Нажмите кнопку EDID
ДОЖДИТЕСЬ,покакнопкивходовнеперестанут
последовательно мигать
Выход подсоединен
Получение EDID
•
•
•
Выход отсоединен
EDID по умолчанию
ÓÑÒÀÍÎÂÈÒÅ ÐÅÆÈÌ PC èëè DVD
Режим PC — к входу подсоединен PC
Режим DVD — к входу подсоединен DVD
Выключите устройство.
Включите устройство, удерживая в
нажатом положении кнопку Panel
Lock
Удерживайте кнопку Panel Lock
в нажатом положении в течение
нескольких секунд, а затем
отпустите и проверьте состояние
кнопки INPUT:
В режиме DVD кнопки INPUT
светятся
В режиме PC кнопки INPUT не
светятся
Нажимайте кнопку INPUT, чтобы
переключаться между режимами
PC и DVD
На вход
Режим PC
На вход
Режим DVD
Øàã 5: Óïðàâëÿéòå óñòðîéñòâîì.
Управляйте с помощью кнопок передней панели, инфракрасного пульта дистанционного управления, RS-232иEthernet.
