Kramer VS-161H [12/36] Kramer electronics ltd 12
![Kramer VS-161H [12/36] Kramer electronics ltd 12](/views2/1152398/page12/bgc.png)
KRAMER ELECTRONICS, LTD.12

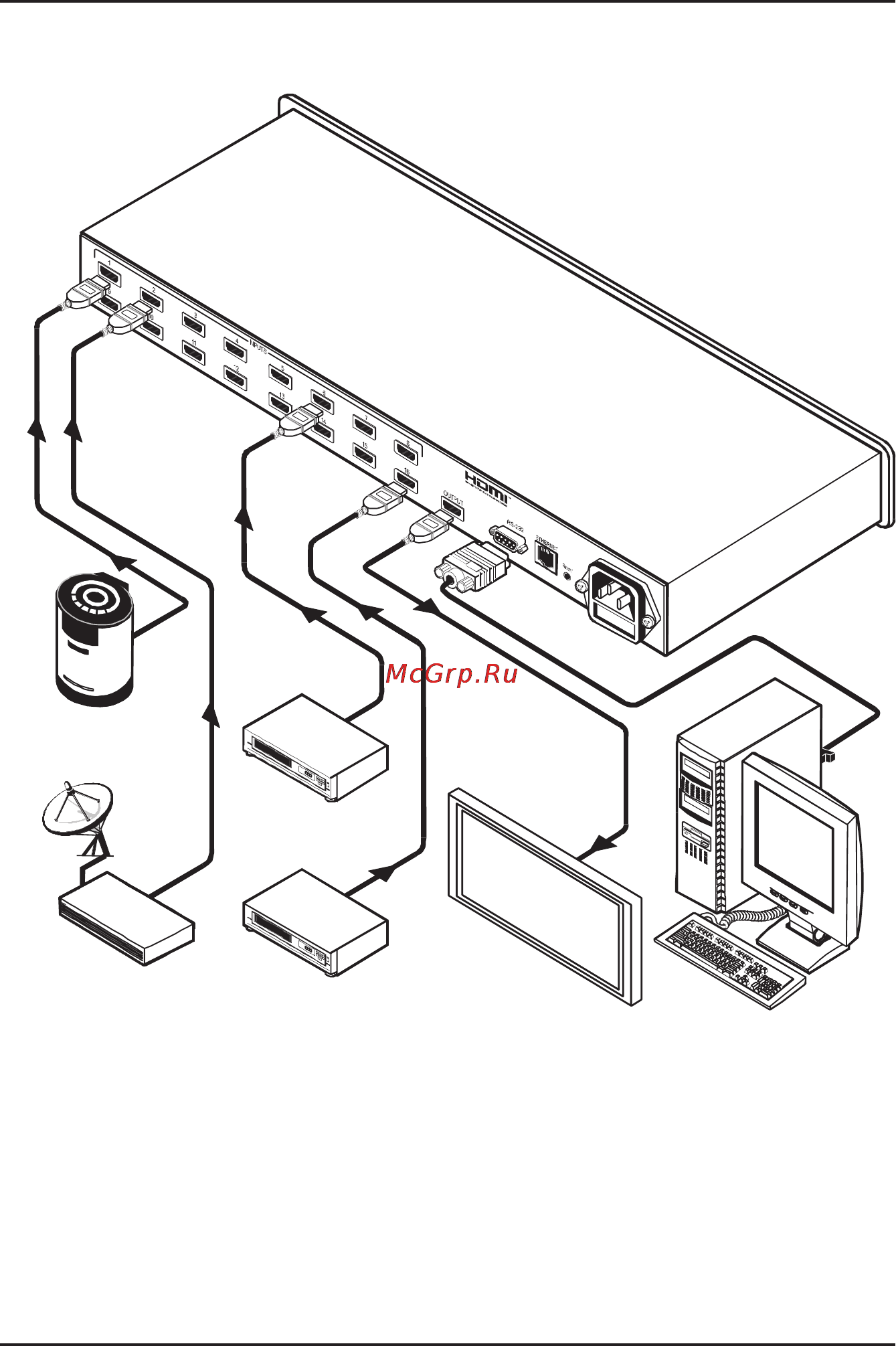

Рис. 2. Подключение источников и приемника сигнала к VS-161H
Подключение источников и приемника сигнала
DVD-плейер
Мультимедийный плейер
Спутниковый приемник DVD-плейер Плазменный дисплей
RS-232
