5.4 Подключение порта Ethernet

Подключение SL-12 посредством Ethernet позволит Вам выполнять все

задачи управления SL-12 (в том числе и через интернет) с помощью

запущенной на PC управляющей программы Site-CTRL.

Чтобы подключить SL-12 к сети:

1. Соедините порт Ethernet на SL-12 с портом Ethernet сетевого

концентратора или маршрутизатора с помощью прямого кабеля с

разъемами типа RJ-45.

2. С другой стороны подключите к сети PC с работающей программой

Site-CTRL.

После подключения к порту Ethernet необходимо настроить порт.

Подробные указания о том, как настроить порт Ethernet, см. в руководстве

к программному обеспечению K-Config, доступному на нашем веб-сайте.

5.5 Подключение порта K-NET

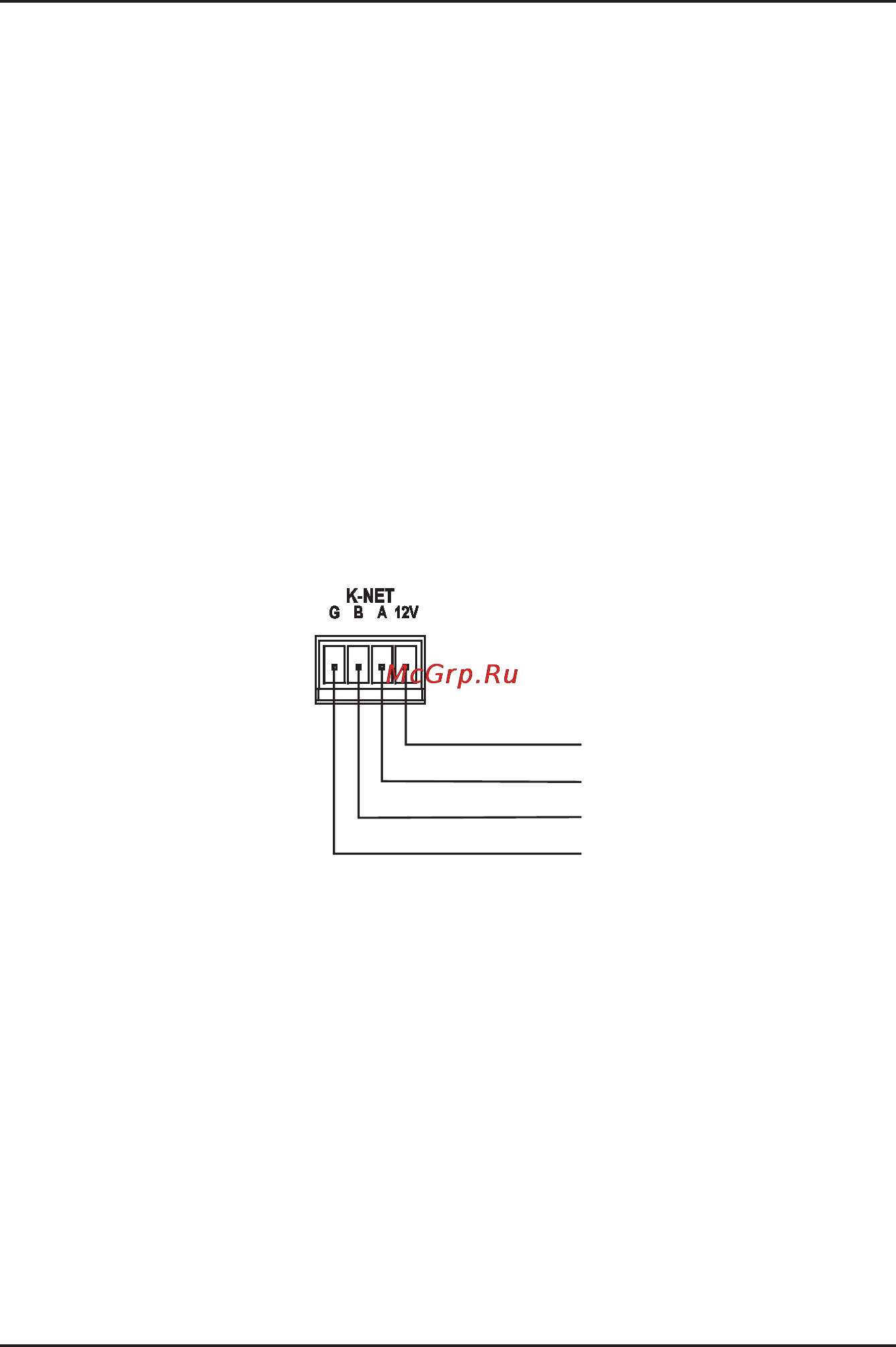

Разводка порта K-NET соответствует рис. 5.

РАЗВОДКА K-NET

Рис. 5. Разводка соединителя K-Net

Красный = +12 В

Зеленый = A

Белый = B

Черный = заземление

Подсоединение главного контроллера помещений SL-12
