Главный контроллер помещений SL-12

4 гЛАВный КОнТРОЛЛеР

ПОМещенИй SL-12

SL-12 изображен на рис. 1 и описан в таблице 1.

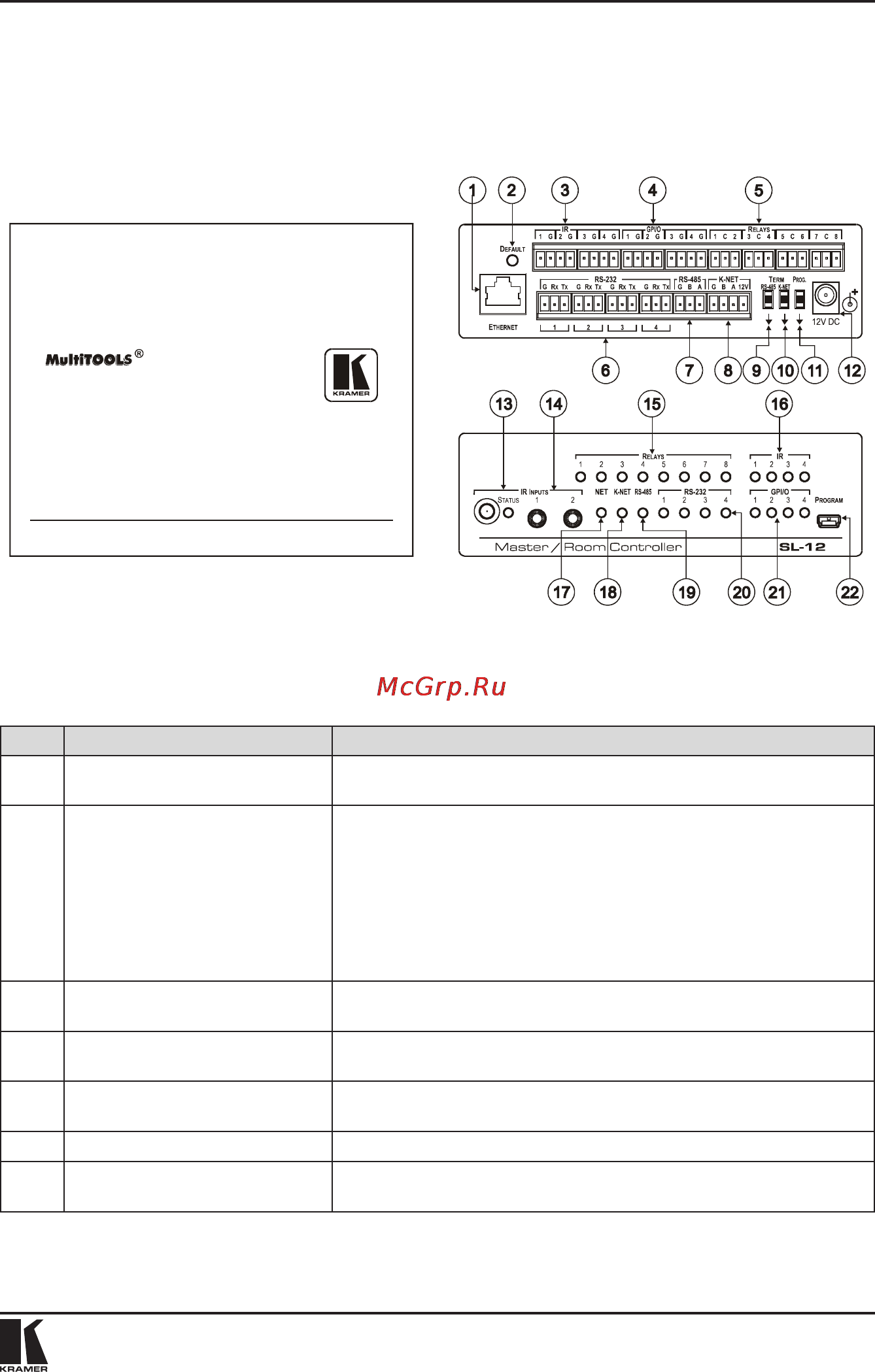

Рис. 1. Главный контроллер помещений SL-12

Таблица 1. Назначение компонентов главного контроллера помещений SL-12

№ Компонент Назначение

1 Разъем ETHERNET типа RJ-45 Для подключения к PC или другому контроллеру через разъем LAN

компьютера.

2 Нажимная кнопка DEFAULT

(находится в углублении)

Нажмите для сброса настроек к значениям, установленным по

умолчанию на предприятии-изготовителе.

Сначала выключите устройство, а затем включите его, удерживая

в нажатом положении кнопку DEFAULT. Устройство включается и

загружает в свою память настройки предприятия-изготовителя и

стирает все записанные заранее заданные настройки.

НАСТРОЙКИ IP ПО УМОЛЧАНИЮ: IP адрес — 192.168.1.39; маска

подсети — 255.255.255.0; шлюз — 0.0.0.0.

3 Выходной блок съемных

клемм IR

Для подсоединения кабелей ИК-излучателя (с 1-го по 4-й).

4 Блоки съемных клемм GPI/O Для подключения разнообразных цифровых и аналоговых

устройств (с 1-го по 4-й).

5 Блоки съемных клемм RELAYS Для подключения к устройствам, управляемым низковольтным

релейным сигналом (с 1-го по 8-е).

6 Блоки съемных клемм RS-232 Для подключения устройств RS-232 (с 1-го по 4-й).

7 Блоки съемных клемм RS-485 Контакты B(–) и A(+) — для подключения RS-485: контакт G можно

подсоединить к экрану (при необходимости).
