KRAMER ELECTRONICS, LTD.12
5.1 Кабель связи между передатчиком и приемником
В табл. 3 и на рис. 6 показана разводка соединительного кабеля (неэкра-
нированная витая пара пятой категории) на разъемы RJ-45.
Таблица 3. Разводка соединительного кабеля
(используйте один из вариантов для обоих кон-
цов кабеля)
Использование универсального устройства управления презентационным залом

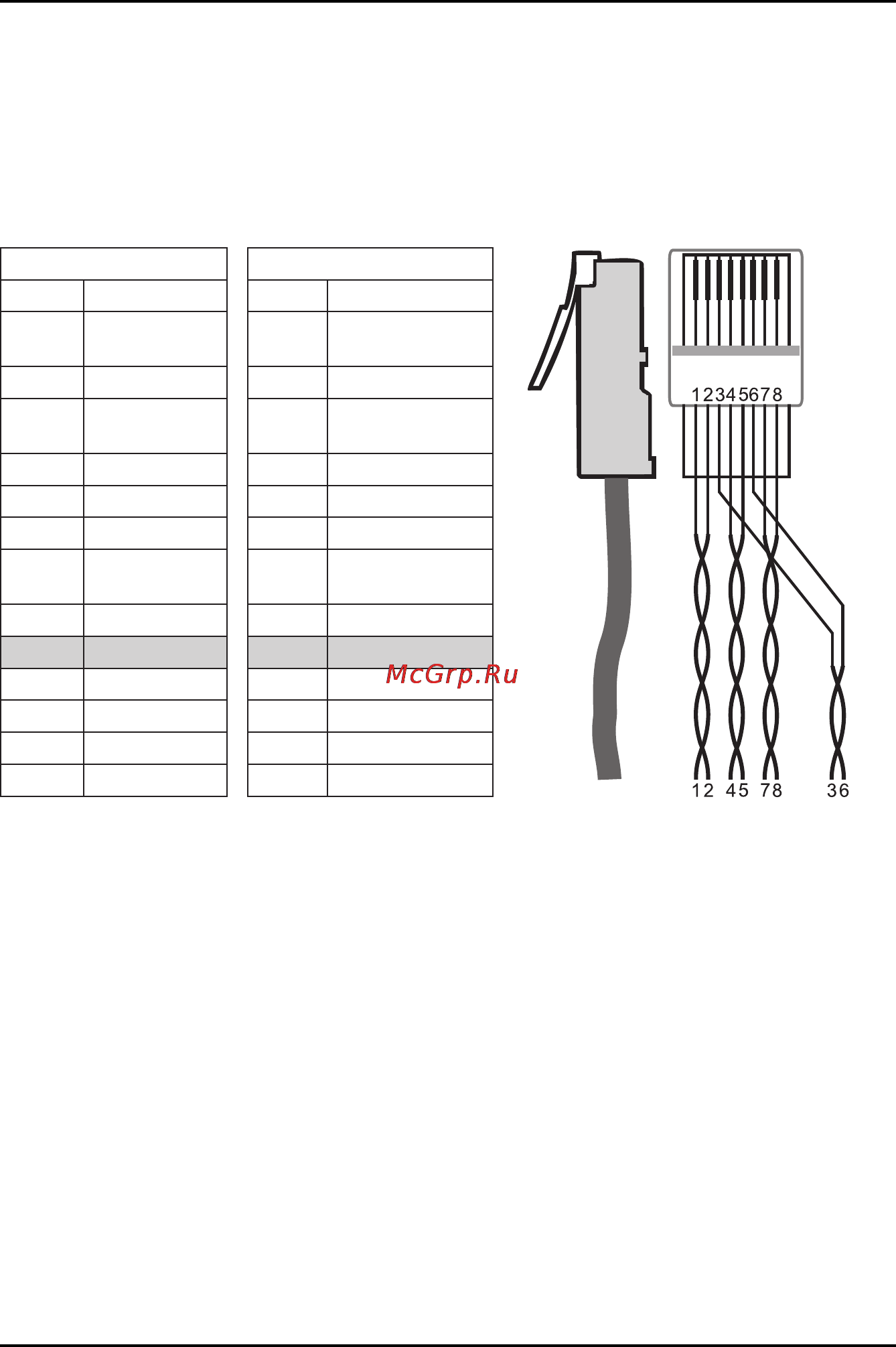

Рис. 6. Разводка соединительного
кабеля
EIA/TIA 568A EIA/TIA 568B
Вывод Цвет провода Вывод Цвет провода
1
Зеленый c
белым
1
Оранжевый с
белым
2 Зеленый 2 Оранжевый
3
Оранжевый с
белым
3 Зеленый с белым
4 Синий 4 Синий
5 Синий с белым 5 Синий с белым
6 Оранжевый 6 Зеленый
7
Коричневый с
белым
7
Коричневый с
белым
8 Коричневый 8 Коричневый
Пара 1 4 и 5 Пара 1 4 и 5
Пара 2 3 и 6 Пара 2 1 и 2
Пара 3 1 и 2 Пара 3 3 и 6
Пара 4 7 и 8 Пара 4 7 и 8
