Kramer TP-114 [8/16] Kramer electronics ltd 8

KRAMER ELECTRONICS, LTD.8

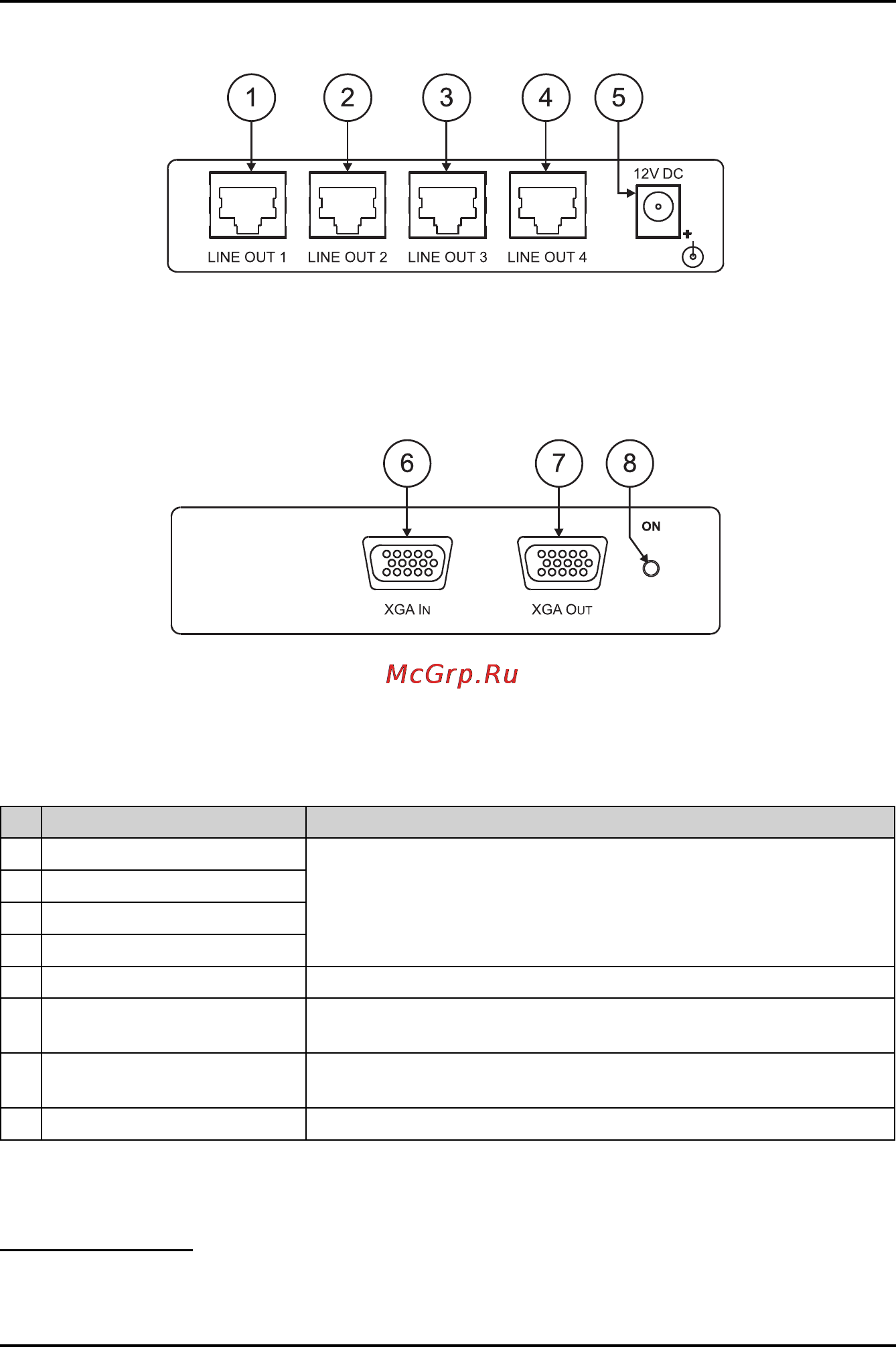

Рис. 2. Разъемы усилителя-распределителя TP-114 (верхняя панель)

Рис. 3. Разъемы усилителя-распределителя TP-114 (нижняя панель)

Таблица 1. Средства управления и разъемы усилителя-распределителя TP-114

№ Элемент Назначение

1 Разъем RJ-45 LINE OUT 1

Подключение

ко входам LINE IN линейных приемников TP-120

кабелем витой пары и разъемами RJ-45 на обоих концах

2 Разъем RJ-45 LINE OUT 2

3 Разъем RJ-45 LINE OUT 3

4 Разъем RJ-45 LINE OUT 4

5 12V DC Подключение источника питания (постоянное напряжение 12 В)

6 Разъем HD15F XGA IN

Подключение источника сигнала компьютерной графики фор-

мата XGA

7 Разъем HD15F XGA OUT

Подключение приемника сигнала компьютерной графики фор-

мата XGA

8 Светодиод ON Активен при включенном питании

Расположение и назначение средств управления на нижней панели TP-114

показано на рис. 4 и описано в табл. 2:

Усилитель-распределитель 1:4 и передатчик XGA/HD

Используется соединительный кабель с витой парой с разъемами RJ-45 на обоих концах (разводка

кабеля дана в таблице 3 и на рис. 6).

Обратитесь к отдельному руководству по эксплуатации TP-120
