Kramer TP-210 [11/16] Рис 3 пример подключения к tp 210 источника и приемников сигнала
![Kramer TP-210 [11/16] Рис 3 пример подключения к tp 210 источника и приемников сигнала](/views2/1152827/page11/bgb.png)
11

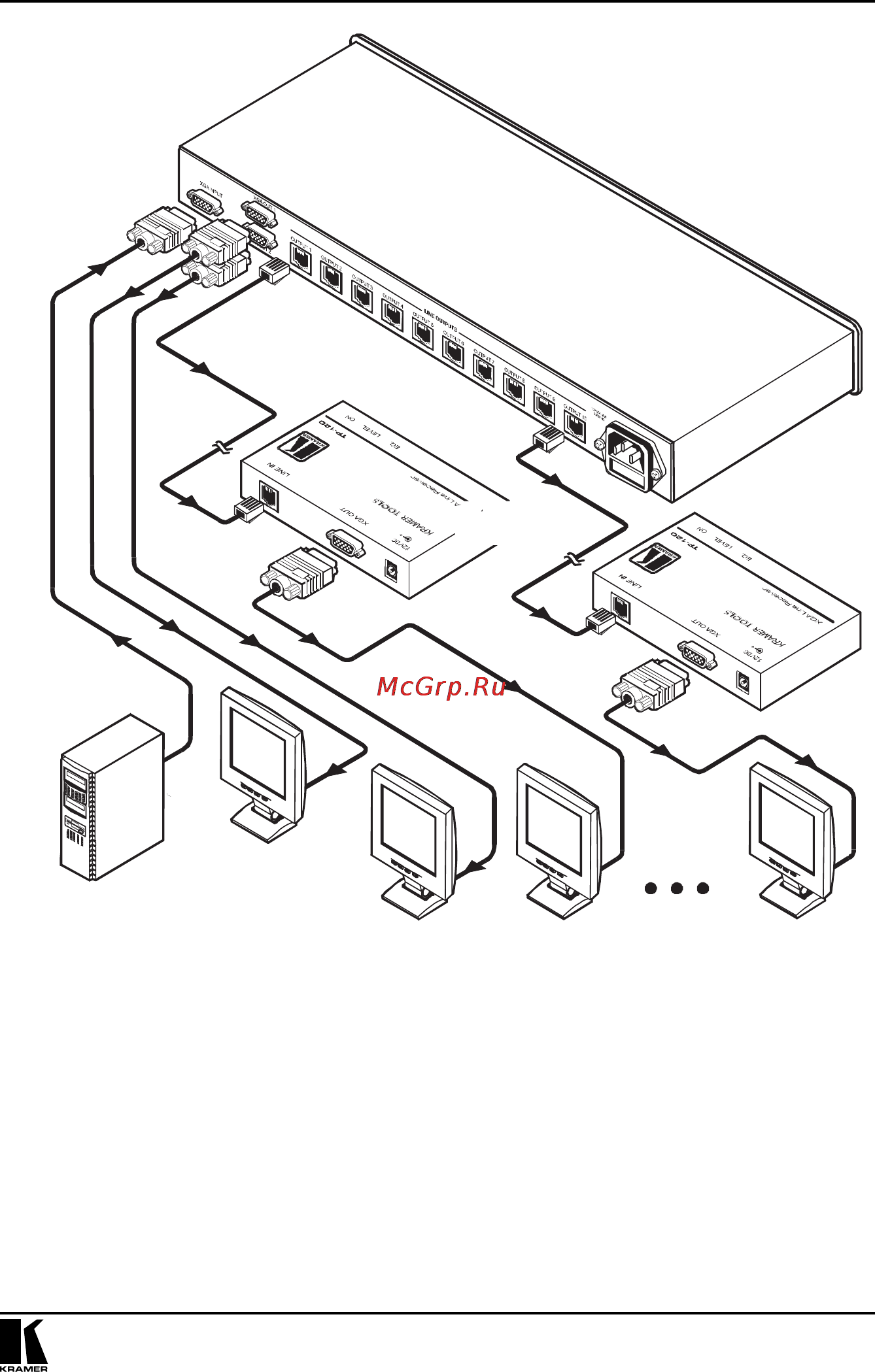

Рис. 3. Пример подключения к TP-210 источника и приемников сигнала
Подключение источника и приемников сигнала
TP-210
TP-120
TP-120
Длинный кабель
на витой паре
Длинный кабель
на витой паре
Источник
компьютерного
графического сигнала
Местный дисплей 1
Местный дисплей 2 Дисплей 1 Дисплей 10
