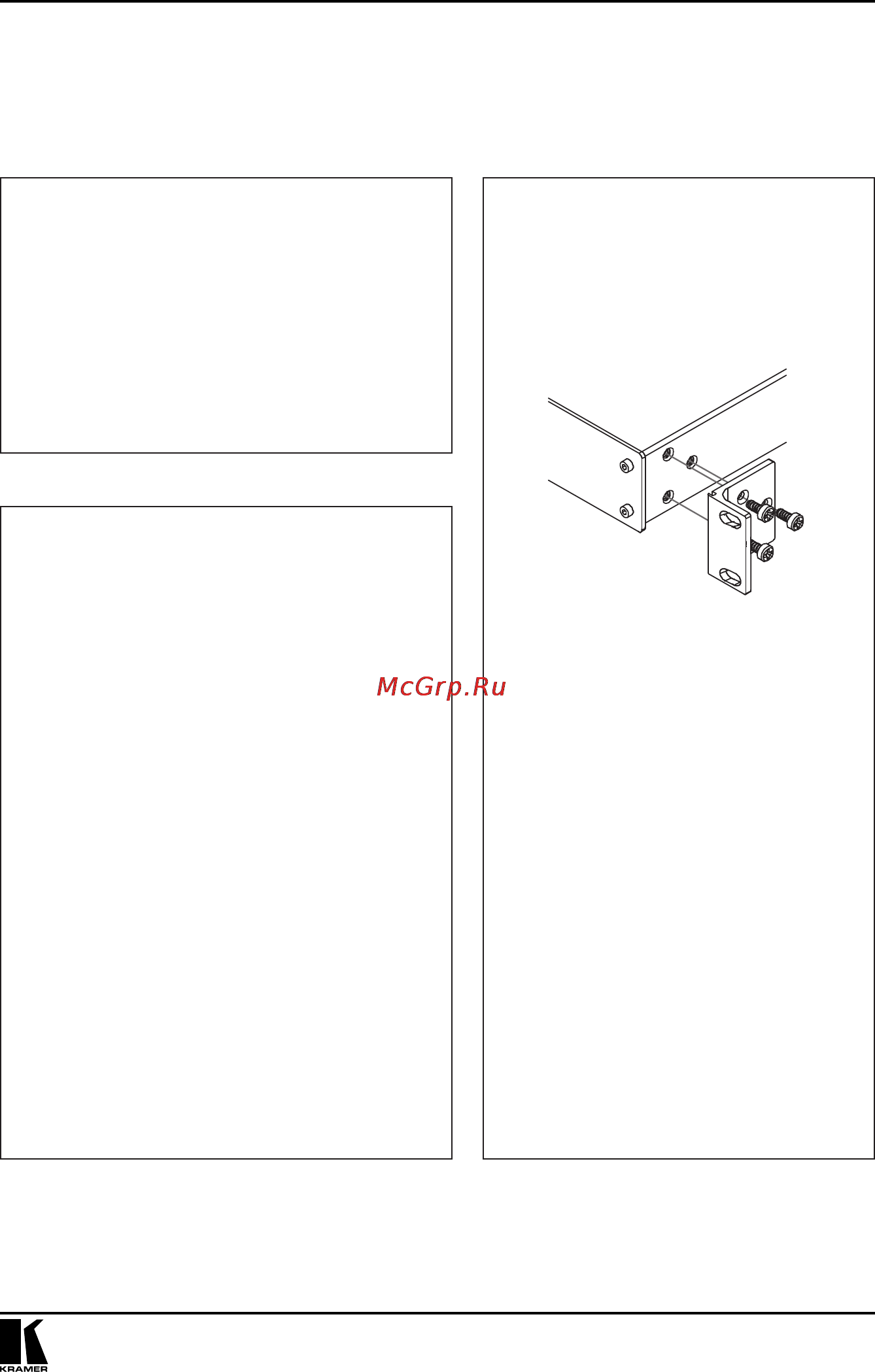

Kramer TP-210 [9/16] Установка tp 210 в стойку
![Kramer TP-210 [9/16] Установка tp 210 в стойку](/views2/1152827/page9/bg9.png)
9
5 УСТАНОВКА TP-210 В СТОЙКУ
В этом разделе описывается установка TP-210 в стойку и действия, кото-
рые необходимо выполнить при подготовке к ней.
Установка TP-210 в стойку
Подготовка к установке в стойку Установка в стойку
Перед установкой приборов в стойку удостоверь-
тесь в соответствии параметров окружающей
среды рекомендованным значениям:
• Температура эксплуатации от +5 до +45 °С
• Относительная влажность при эксплуатации
от 5 до 65%, без конденсации
• Температура хранения от –20 до +70 °С
• Относительная влажность при хранении
от 5 до 95%, без конденсации
Для установки прибора в стойку:
1 Привинтите к прибору монтажные угол-
ки. Для этого отвинтите по три винта с
каждой стороны корпуса, установите
уголки и заверните винты, пропустив их
через отверстия в уголках.
2 Установите прибор в направляющие
стойки, вдвиньте его и зафиксируйте
винтами через отверстия в монтажных
уголках (винты в комплект поставки не
входят).
Обратите внимание:
• некоторые модели приборов имеют
несъемные монтажные уголки
• съемные монтажные уголки не устанав-
ливаются при использовании прибора в
настольном варианте
• установка приборов в стойку выполня-
ется до подключения каких-либо кабе-
лей и подачи питания
• при использовании монтажного комп-
лекта (адаптера) Kramer для установки
в стойку приборов, выполненных не в
19-дюймовом корпусе, ознакомьтесь с
руководством по эксплуатации адапте-
ра (его можно загрузить с сайта компа-
нии http://www.kramerelectronics.com)
ВНИМАНИЕ!
При установке прибора в 19-дюймовую стойку
удостоверьтесь, что:
1 Стойка находится в помещении с рекомендо-
ванной температурой и влажностью. Следует
иметь в виду, что в закрытой стойке с боль-
шим числом установленных приборов темпе-
ратура может превышать комнатную.
2 После установки прибора в стойку ему будет
обеспечена достаточная вентиляция.
3 Прибор установлен ровно, в подходящую для
него горизонтальную позицию стойки.
4 Подключение прибора не вызовет перегрузки
линии питания стойки. Перегрузка цепей пи-
тания может привести к повреждению схем
защиты и силовой проводки. Необходимую
информацию о допустимой мощности можно
узнать из таблички, имеющейся на приборах.
Там же содержится информация о номиналь-
ном токе предохранителя.
5 Прибор надежно заземлен и включен в розет-
ку с заземляющим контактом. При использо-
вании сетевых удлинителей обратите особое
внимание на качество соединений. Прибор
должен подключаться к электросети только
сетевым шнуром, входящим в комплект его
поставки.
