KRAMER ELECTRONICS, LTD.10

6. При необходимости подключить выход LINE OUT (разъем RJ-45) на

приборе TP-202 к дополнительному

прибору TP-202.

7. Отрегулировать

уровень сигнала и величину компенсации АЧХ кабеля,

если необходимо.

8. При необходимости установить

переключатели HS и VS на нижней

стороне TP-202.

9. Подключить выход источника питания к разъему питания 12V DC, а источ-

ник питания вставить в розетку электросети (не показано на рис. 3)

Сигнал источника UXGA кодируется, передается по кабелю витой пары на

прибор TP-202, где он декодируется, преобразуется в сигнал компьютер-

ной графики и выдается на выходы XGA OUT 1 и XGA OUT 2 через разъемы

HD15F, к которым подключаются получатели сигнала UXGA.

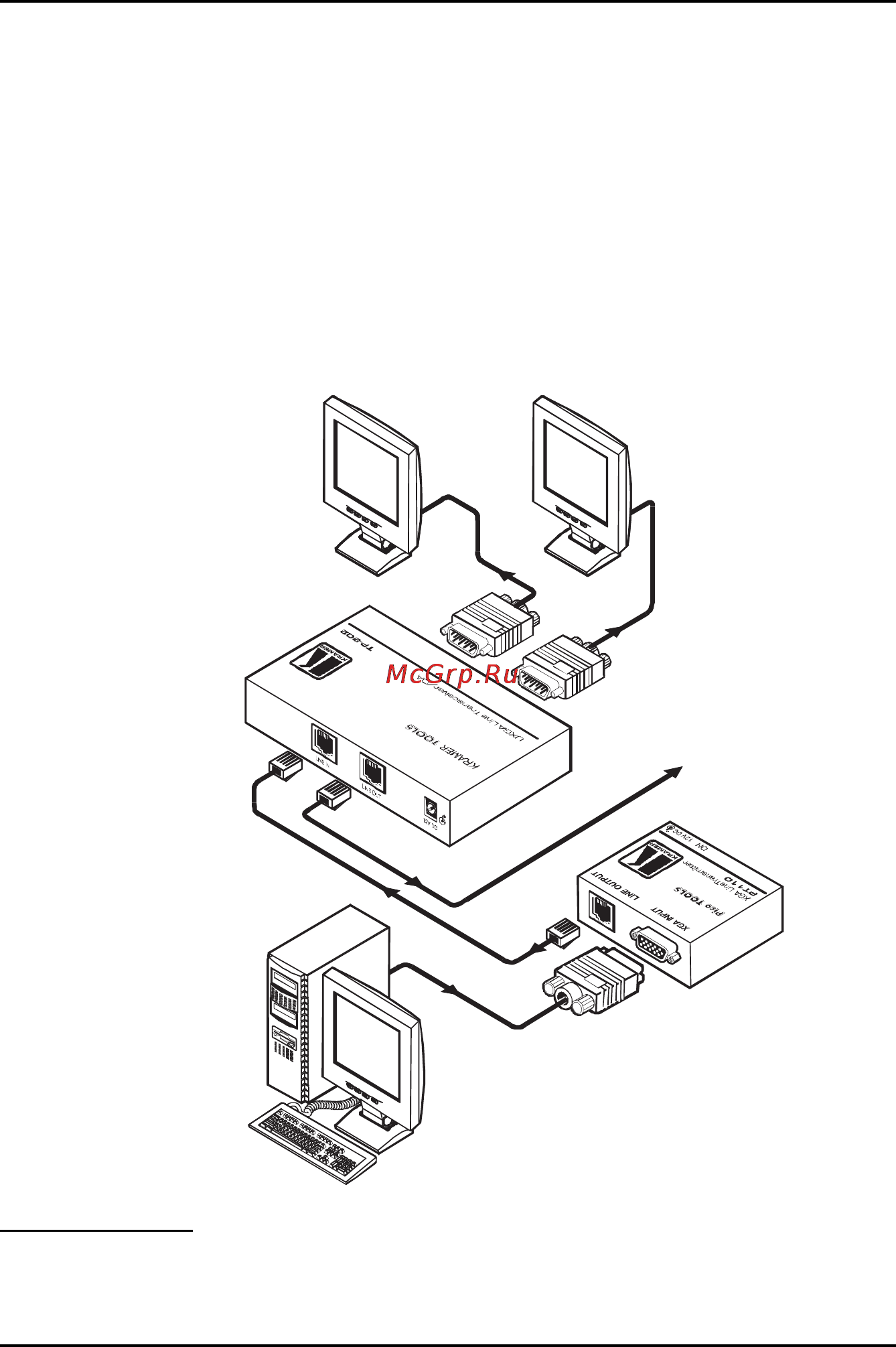

Рисунок 3. Подключение прибора TP-202

Можно подключать до десяти приборов с минимальным ухудшением сигнала при условии, что сово-

купная длина линии между первым и последним прибором в цепочке не превышает 100 метров

Для настройки нужного уровня осторожно вращайте регулятор с помощью отвертки

По умолчанию, оба переключателя установлены в положение NORMAL (см. рис. 2 и табл. 2)

Подключение прибора TP-202

Длинный кабель

витой пары

Дисплей 2 Дисплей 1

К дополнительному

прибору TP-202

Источник компьютерного

графического сигнала
