Kramer TP-202 [5/16] Краткое руководство по запуску

2.1 Краткое руководство по запуску

В схеме быстрого запуска отражены основные шаги настройки и эксплуа-

тации.

Начало работы

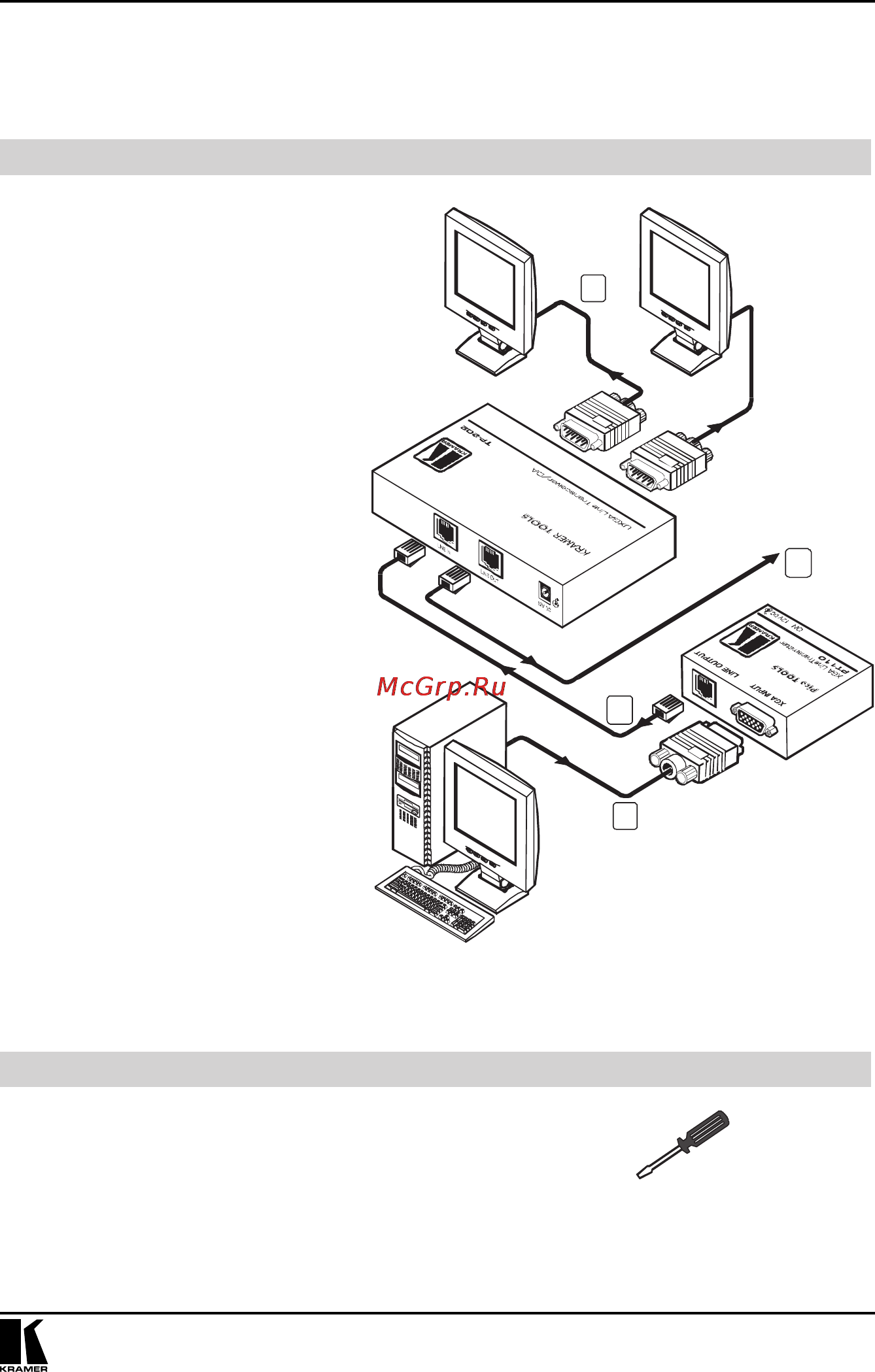

Шаг 1. Подключить входы и выходы

ПРИ НЕОБХОДИМОСТИ УСТАНОВИТЬ ПОЛЯРНОСТЬ НА TP-202 С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЕЙ

НА НИЖНЕЙ ПАНЕЛИ

Отрегулировать компенсацию АЧХ кабеля и уровень сигнала на TP-202

СЛИ ТРЕБУЕТСЯ:

1. Подключить вход источника к

передатчику PT-110

2. Подключить выходы: до двух

получателей на один прибор

3. Соединить кабелем витой пары

передатчик (PT-110) и приемник

(TP-202)

4. Подключить дополнительный прибор

TP-202 кабелем витой пары

Шаг 2. Подключить электропитание

Длинный кабель

витой пары

Дисплей 2 Дисплей 1

К дополнительному

прибору TP-202

Источник компьютерного

графического сигнала
