4 ВНЕШНИЙ ВИД И ОРГАНЫ

УПРАВЛЕНИЯ TP-202:

Расположение и назначение органов управления и разъемов TP-202 пока-

зано на рис. 1 и описано в табл. 1.

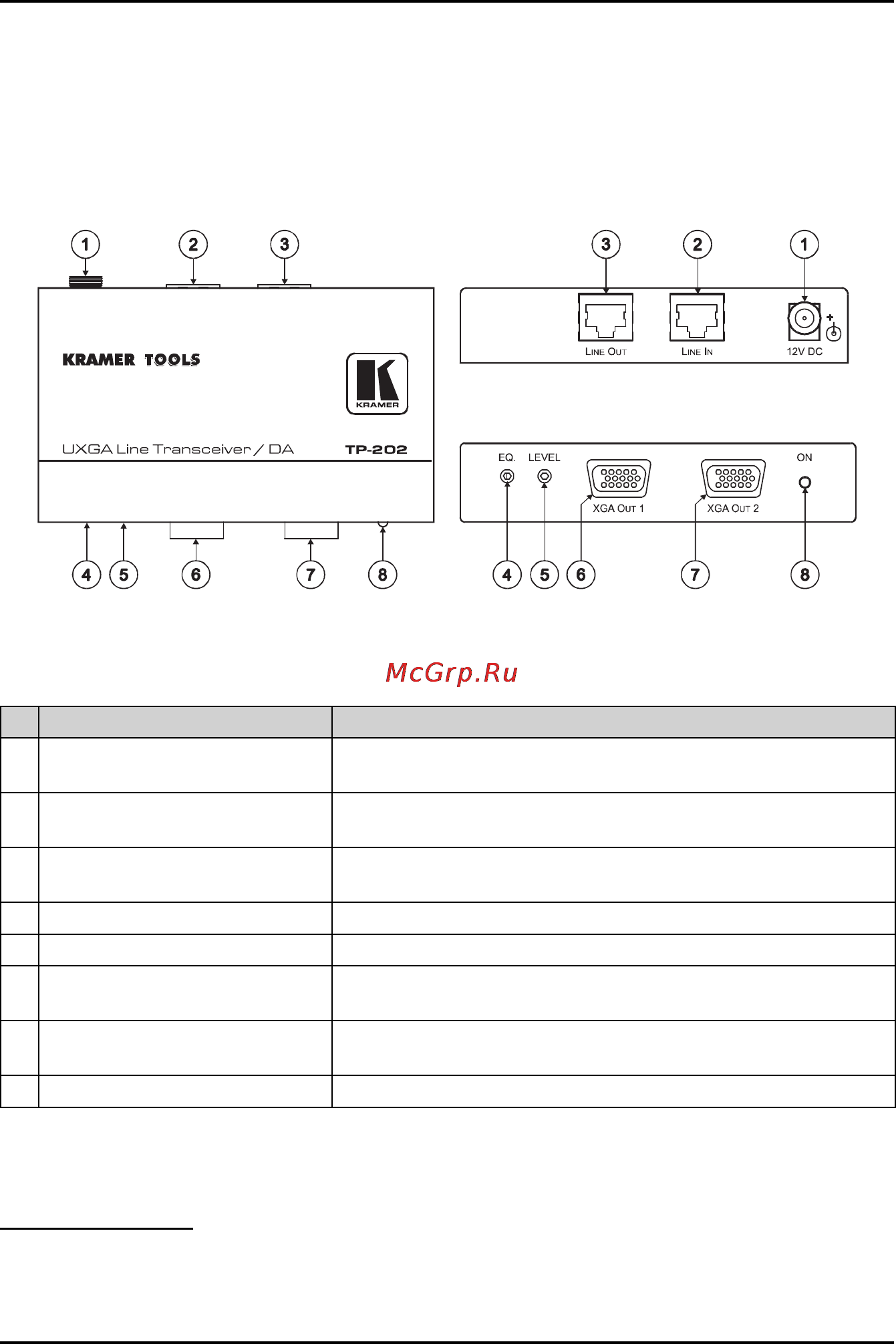

Рисунок 1. Внешний вид и органы управления TP-202

Таблица 1. Органы управления и разъемы TP-202

№ Элемент Назначение

1 12V DC

Подключение источника питания (постоянное напряжение

12 В)

2 Разъем RJ-45 LINE IN

Подключение передатчика

к выходу LINE OUT на разъеме

RJ-45

3 Разъем RJ-45 LINE OUT

Подключение к входу LINE IN на дополнительном приборе

TP-202

4 Регулятор EQ. Регулировка

величины компенсации АЧХ кабеля

5 Регулятор LEVEL Регулировка

уровня выходного сигнала

6 Разъем HD15F XGA OUT 1

Подключение первого приемника сигнала компьютерной

графики формата XGA

7 Разъем HD15F XGA OUT 2

Подключение второго приемника сигнала компьютерной

графики формата XGA

8 Светодиод ON Горит при включенном питании

Расположение и назначение органов управления на нижней панели TP-202

показано на рис. 2 и описано в табл. 2:

Внешний вид и органы управления TP-202

Например, прибор PT-110, как показано на рис. 3

Используется соединительный кабель витой пары с разъемами RJ-45 на обоих концах (разводка

кабеля дана в таблице 3 и на рис. 4)

Вставьте отвертку в маленькое отверстие и осторожно вращайте до получения подходящего уровня
