Champion GP50 [13/16] Рис 2 конструкция механического уплотнения

(2) Лучше использовать трубопровод с короткими и прямыми трубками для

снижения потерь трубопровода. Он должен быть установлен таким

образом, чтобы избежать передачи вибраций от насоса к трубопроводу.

Перед работой проверьте соединение между насосом и трубопроводом,

не ослаблено ли оно; особое внимание уделите герметичности

всасывающего канала.

(3) Фильтр должен располагаться на некотором расстоянии от

поверхности, дна и берега реки: сетка должна быть погружена в воду не

менее чем на 0,3 м, чтобы не допустить всасывания воздуха, и

находиться на расстоянии не менее 1,2 м от дна и берега реки, чтобы

избежать попадания камней или водорослей.

(4) При использовании насоса зимой открутите сливной кран под насосом и

тщательно осушите его после остановки, чтобы он не пострадал от

замёрзшей воды.

(5) Если зазор между рабочим колесом и поверхностью направляющей

потока более 1 мм, эксплуатацию можно продолжать после установки

регулировочной прокладки на заплечик вала.

(6) При замене механического уплотнения самовсасывающего насоса

обязательно проложите клейкий уплотнитель в соединение

металлической детали "#7" и крышкой насоса. При установке не

ударяйте по нему, чтобы не образовалось сколов. См. рис. 2.

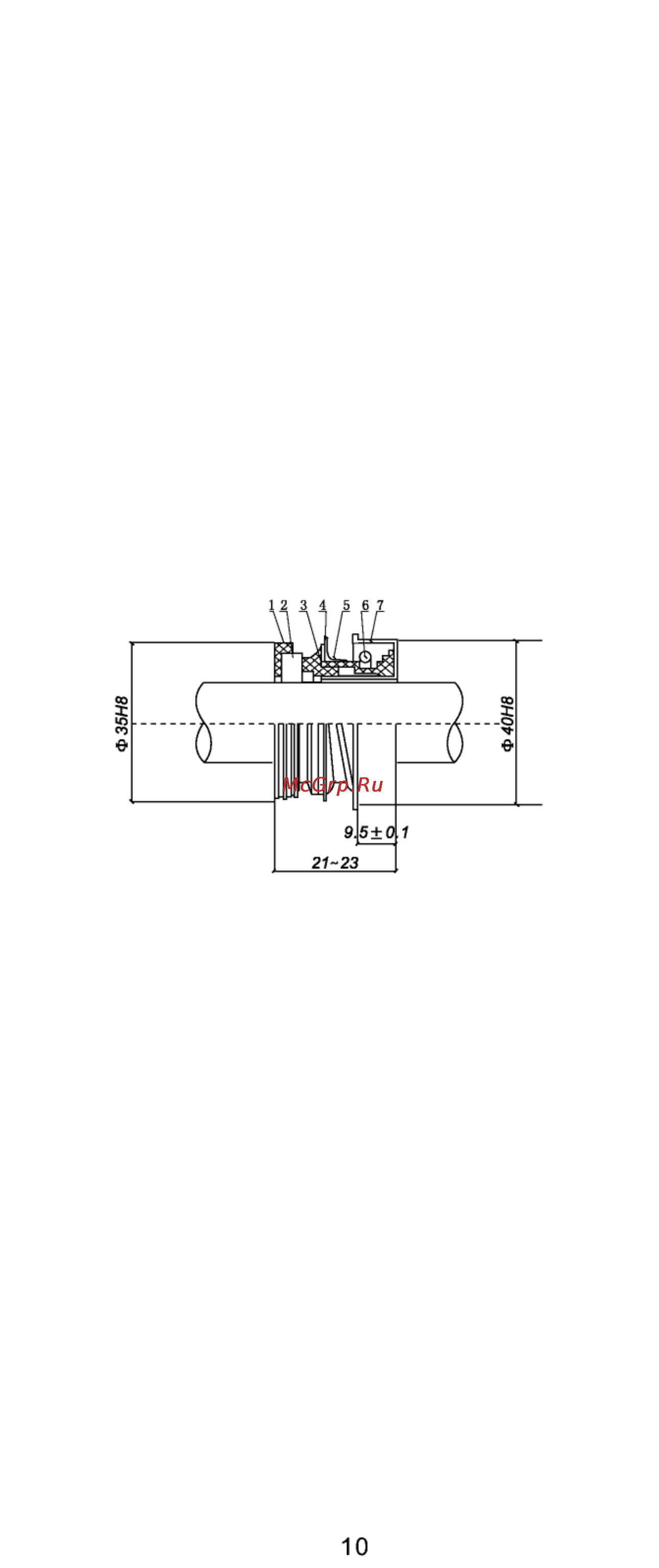

Рис. 2 Конструкция механического уплотнения

1. Уплотнительное кольцо 2. Керамическое подвижное кольцо 3.

Графитовое неподвижное кольцо 4. Сильфон 5. Шайба 6. Пружина

7. Стальная деталь

(7) Для насоса высокого давления расстояние между рабочим колесом и

регулятором — 1 мм; при демонтаже или установке его можно

отрегулировать путём добавления или снятия прокладки на длинном

винте вала.
