Champion GP50 [14/16] Рис 3 уплотнительное кольцо

(8) При замене механического уплотнения установите комплект

глушителя шума (7, 8) в крышку насоса, комплект подвижного

кольца (1–6) — в дизельный выходной вал. При установке не

ударяйте сильно, чтобы не повредить шлифовку. См. рис. 3.

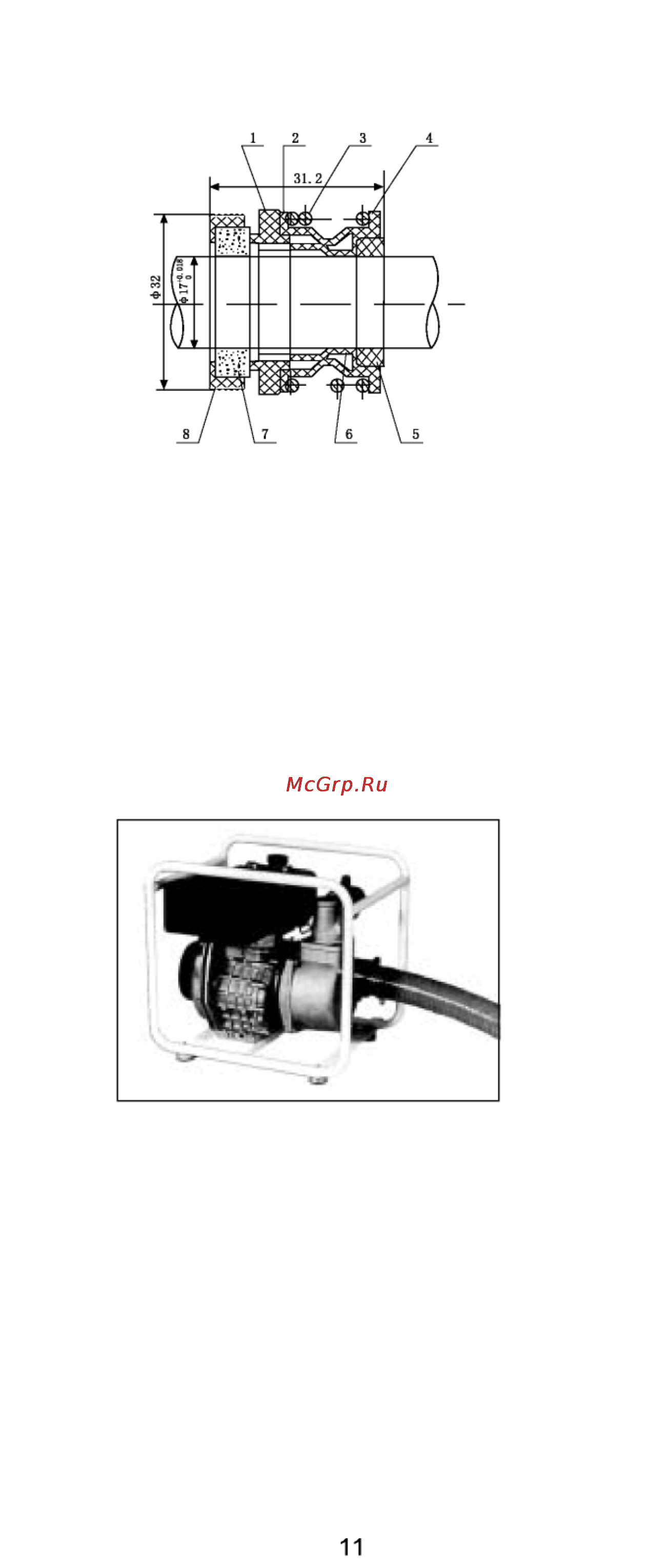

Рис. 3 Уплотнительное кольцо

1. Графитовое подвижное кольцо 2. Уплотнительное кольцо

3. Прокладка пружины 4. Сжатая пружина

5. Подвижное уплотнительное кольцо 6. Нижнее уплотнение

7. Керамическое неподвижное кольцо 8. Вспомогательное уплотнение

B. Установка мягкой соединительной трубы

Установите мягкую резиновую трубу в соединение всасывающего

патрубка. Убедитесь, что он насажен на резьбу, затем затяните его с

помощью защёлкивающегося соединения. См. рис. 4.

Рис. 4
