11
Те же принципы применимы и к изолирующим трансформаторам TR-1,
TR-1A и TR-2A. Точно так же эти приборы следует включать между источ-
ником и приемником сигнала.
Таблица 6. Подключение изолирующих трансформаторов TR-1, TR-1A и TR-2A
На вход С выхода
TR-1
Композитный видеосигнал (например, от
видеоплейера с композитным выходом)
К приемнику композитного видеосигнала (на-
пример, дисплею с композитным входом)
TR-1A
Балансный или небалансный аудиосигнал
(например, от микрофона с балансным
выходом, моно)
К приемнику балансного или небалансного
аудиосигнала (например, усилителю мощности)
TR-2A
Балансный или небалансный стереофо-
нический аудиосигнал (например, от
стереофонического аудиоплейера)
К приемнику балансного или небалансного
стереофонического аудиосигнала (например,
усилителю мощности)

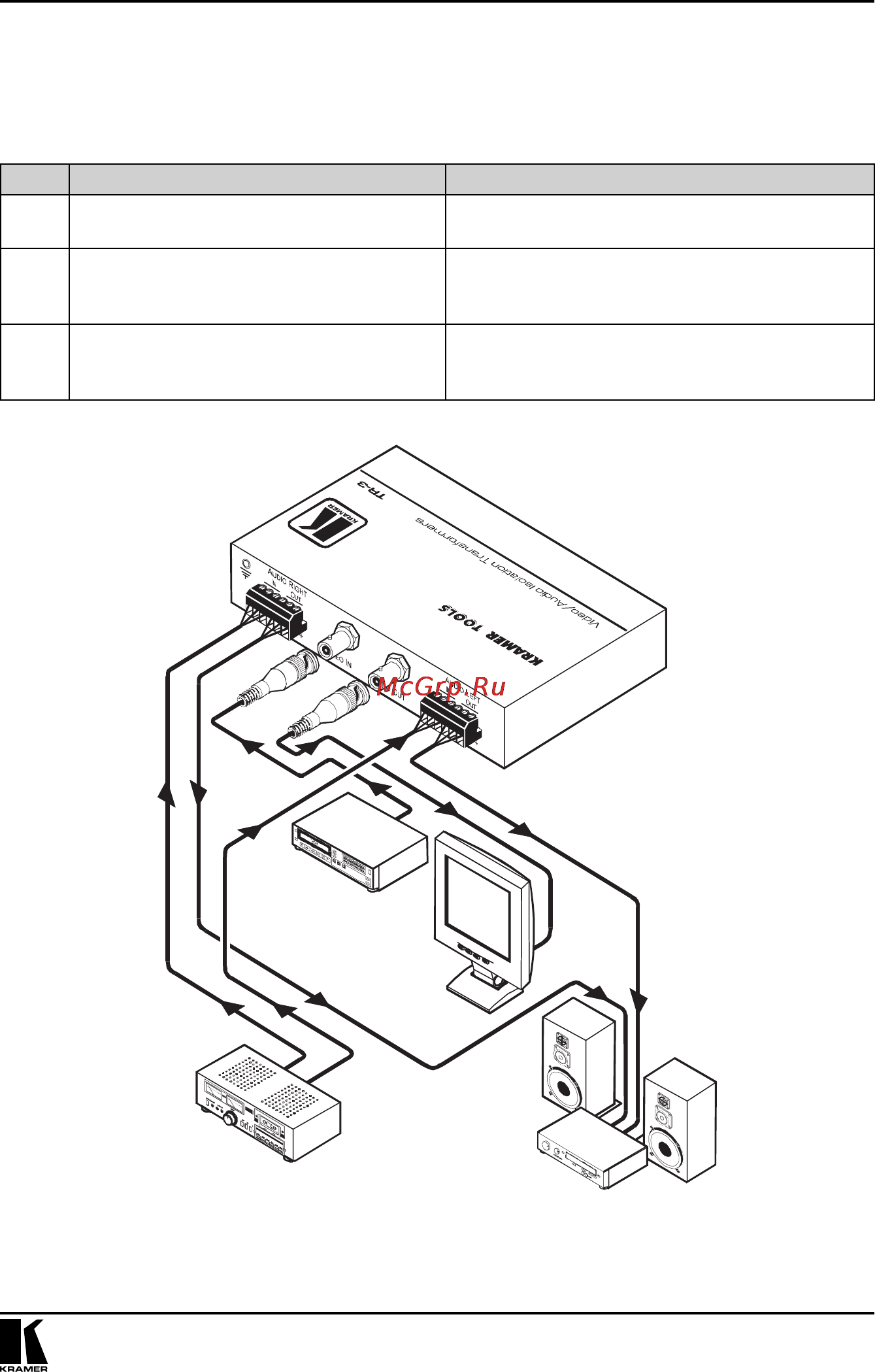

Рис. 5. Подключение изолирующего трансформатора для видео- и аудиосигнала TR-3
Использование изолирующих трансформаторов
Видеоплейер
с композитным
выходом
Дисплей
с композитным
входом
Стереофонический
аудиоплейер с балансным
или небалансным
выходом
Усилитель мощности
