KRAMER ELECTRONICS, LTD.12
5.2 Установка DIP-переключателей
На рис. 6 показаны DIP-переключатели, с помощью которых можно реа-
лизовать различные варианты соединения экранов входных и выходных
кабелей с шасси изолирующего трансформатора. Назначение DIP-пере-
ключателей описано в табл. 7. Таблица полностью применима только к TR-
3. В TR-2A не используются переключатели, относящиеся к видеосигналу.
У TR-1A имеется только одна группа DIP-переключателей, она описыва-
ется нижней половиной таблицы, переключатель 1 не используется.

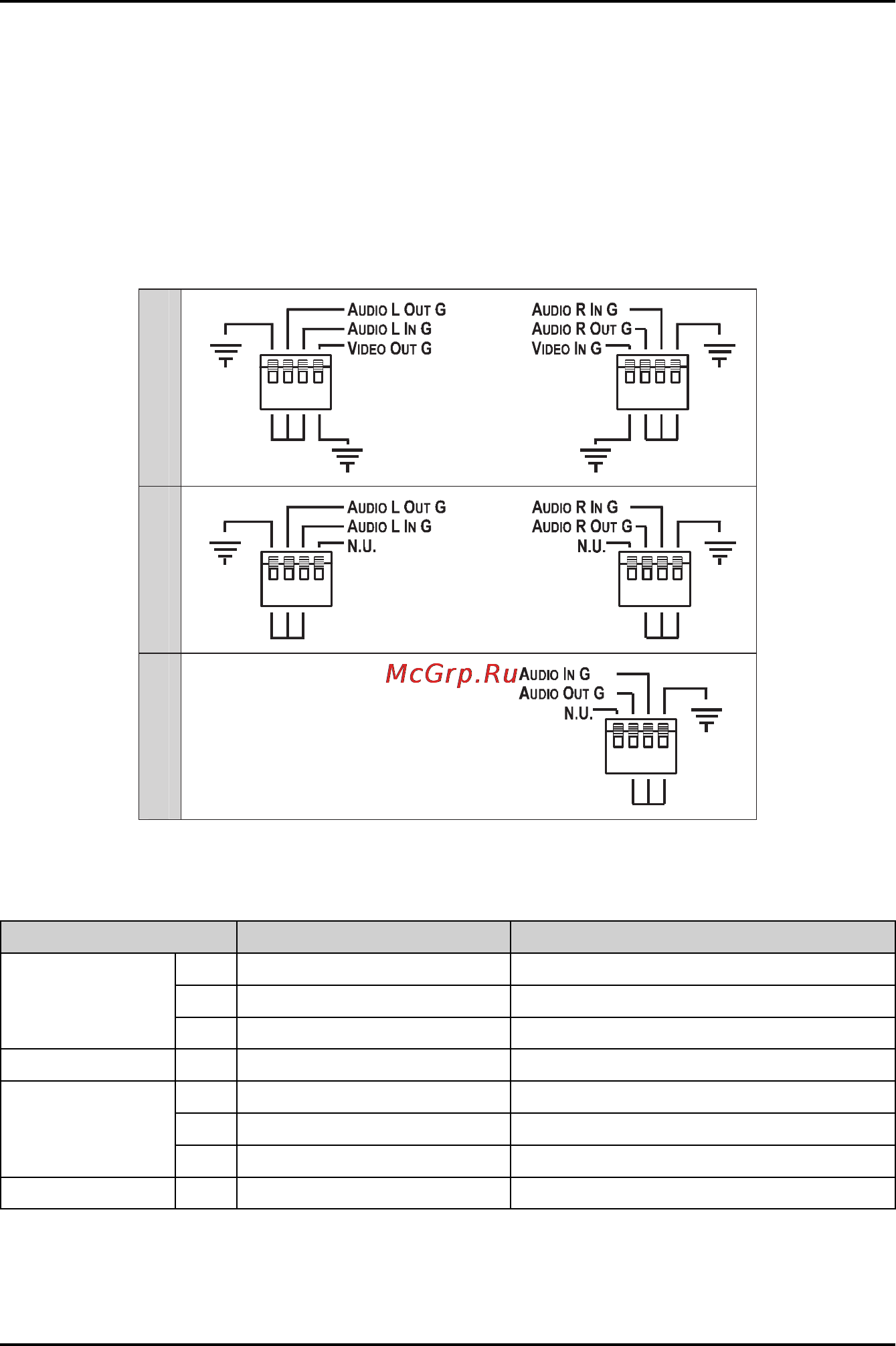

Рис. 6. DIP-переключатели в TR-3, TR-2A и TR-1A
Таблица 7. DIP-переключатели конфигурации
Номер переключателя Наименование Описание
AUDIO
LEFT
1 Соединение с шасси
2 AUDIO L OUT G Экран выходного аудиосигнала
3 AUDIO L IN G Экран входного аудиосигнала
4 VIDEO OUT G
AUDIO
RIGHT
1 VIDEO IN G
2 AUDIO R OUT G Экран выходного аудиосигнала
3 AUDIOR IN G Экран входного аудиосигнала
4 Соединение с шасси
Конкретная конфигурация переключателей определяется методом проб
и ошибок. Попробуйте все варианты и выберите лучший. В большинстве
случаев экраны к шасси не подключаются.
Использование изолирующих трансформаторов
TR-3
12341234
TR-2A
12341234
T
R
-
1A
1234
