13
5.2.1 DIP-переключатели, относящиеся к аудиотракту
Эти DIP-переключатели позволяют выбрать один из вариантов соединения
экранов аудиокабелей с шасси прибора (рис. 7, табл. 8).

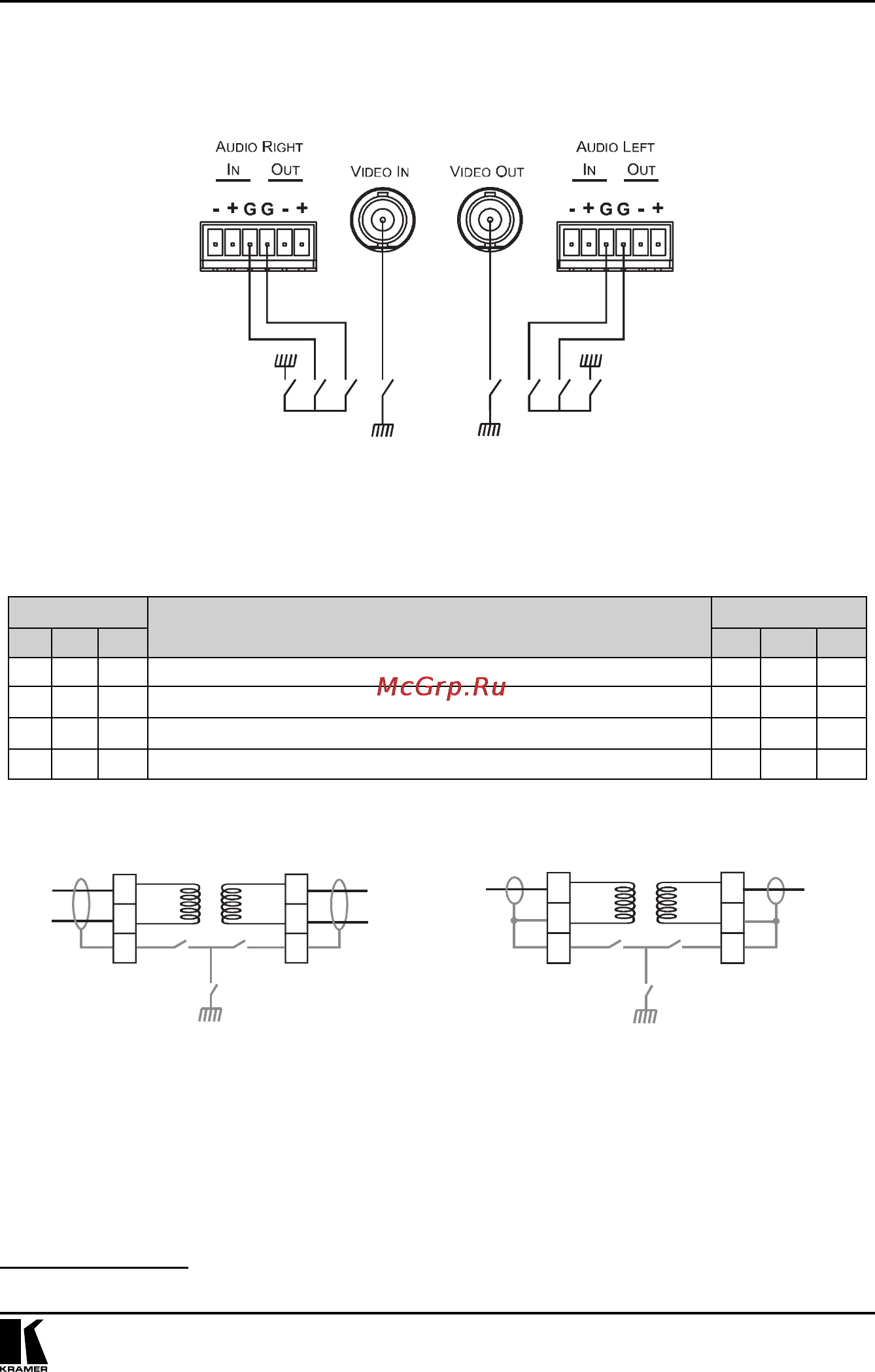

Рис. 7. Варианты соединения экранов входных и выходных сигналов с шасси изолирую-
щего трансформатора
Таблица 8. Положения DIP-переключателей при различных вариантах соединения экра-
нов входов и выходов аудиосигнала с шасси
1
AUDIO RIGHT
Описание
AUDIO LEFT
43 2 321
ON ON ON Экраны входа и выхода присоединены к шасси ON ON ON
ON OFF ON
Экран выхода подключен к шасси, экран входа не подключен
OFF ON ON
ON ON OFF
Экран выхода не подключен к шасси, экран входа подключен
ON OFF ON
OFF ON ON
Экраны входа и выхода соединены между собой, но отключены от шасси
ON ON OFF
На рис. 8 и рис. 9 показаны схемы подключения экранов при работе с
балансным и небалансным сигналом соответственно.
+
-
G
+
-
G
IN OUT
G
+
-
G
+
-
G
IN OUT
G
Рис. 8. Подключение экрана при работе с
балансным аудиосигналом
Рис. 9. Подключение экрана при работе с
небалансным аудиосигналом
5.2.2 DIP-переключатели, относящиеся к видеотракту
В табл. 9 приведены различные варианты соединения экранов видеотракта
с шасси прибора. Они выбираются DIP-переключателями №4 в левой
группе и №1 в правой.
1
Другие комбинации переключателей, кроме описанных в таблице, не имеют смысла.
Использование изолирующих трансформаторов
1
1
22
3
34
4
