Kramer TR-3 [14/16] Технические характеристики

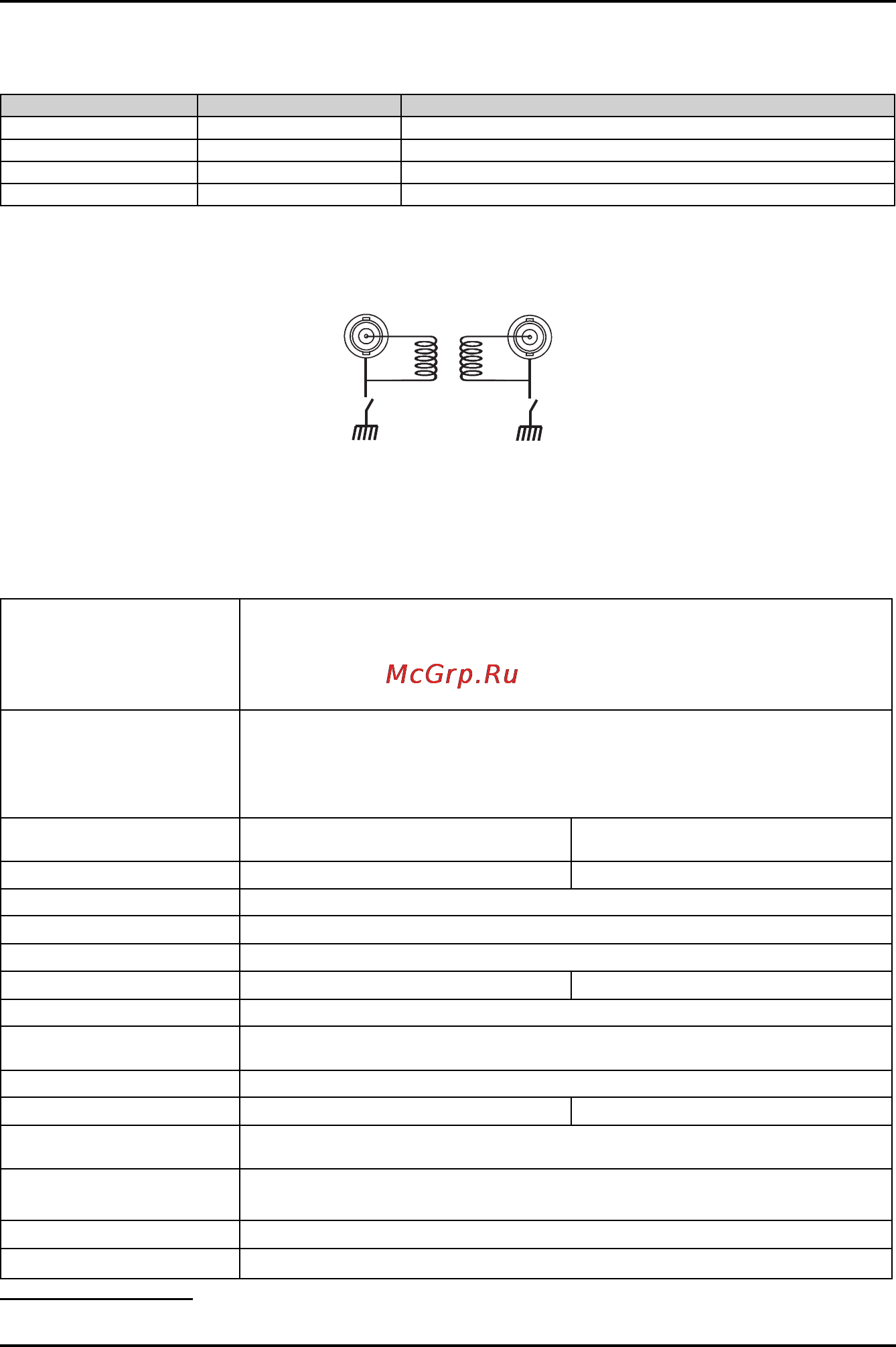

![Kramer TR-3 [14/16] Технические характеристики](/views2/1153265/page14/bge.png)
KRAMER ELECTRONICS, LTD.14
Таблица 9. Положения DIP-переключателей, реализующие различные варианты
заземления экранов видеотракта
VIDEO IN G (DIP 1) VIDEO OUT G (DIP 4) Описание
ON ON Экраны входа и выхода подключены к шасси
OFF ON Экран выхода подключен к шасси, экран входа не подключен
ON OFF Экран входа подключен к шасси, экран выхода не подключен
OFF OFF Экраны входа и выхода не подключены к шасси
Схема соединения экранов входа и выхода видеотракта с шасси изолирую-
щего трансформатора представлена на рис. 10.
Рис. 10. Схема соединения экранов входа и выхода видеотракта с шасси
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 10. Технические характеристики
1
изолирующих трансформаторов
Входы
TR-3: один вход композитного видеосигнала (1 В, 75 Ом, разъем BNC), два входа балан-
сного аудиосигнала (+4 dBu, 600 Ом, съемные клеммные блоки)
TR-2A: два входа балансного аудиосигнала (+4 dBu, 600 Ом, съемные клеммные блоки)
TR-1A: один вход балансного аудиосигнала (+4 dBu, 600 Ом, съемный клеммный блок)
TR-1: один вход композитного видеосигнала (1 В, 75 Ом, разъем BNC)
Выходы
TR-3: один выход композитного видеосигнала (1 В, 75 Ом, разъем BNC), два выхода
балансного аудиосигнала (+4 dBu, 600 Ом, съемные клеммные блоки)
TR-2A: два выхода балансного аудиосигнала (+4 dBu, 600 Ом, съемные клеммные блоки)
TR-1A: один выход балансного аудиосигнала (+4 dBu, 600 Ом, съемный клеммный блок)
TR-1: один выход композитного видеосигнала (1 В, 75 Ом, разъем BNC)
Максимальный размах выход-
ного сигнала
Видеосигнал: 4 В на нагрузке 75 Ом Аудиосигнал: +26 dBu
Полоса пропускания (–3 дБ)
Видеосигнал: от 10 Гц до 5,8 МГц Аудиосигнал: от 20 Гц до 20 кГц
Дифференциальное усиление
0,05%
Дифференциальная фаза
0,05°
К-фактор
менее 1,2%
Отношение сигнал/шум
Видеосигнал: 73 дБ Аудиосигнал: –83 дБ (+4 dBu, 1000 Гц)
Органы управления
DIP-переключатели управления заземлением входных и выходных экранов
Ослабление ВЧ-составляющих
(VIDEO TILT):
0,1% для испытательного сигнала Pulse & Bar
Нелинейность:
0,1%
Связь
Видеосигнал: трансформаторная Аудиосигнал: трансформаторная
Коэффициент нелинейных
искажений аудиотракта + шум:
менее 0,025% (+4 dBu, 1000 Гц)
Габаритные размеры
TR-3, TR-2A, TR-1A: 12,1 см х 7,2 см х 3 см (Ш, Г, В)
TR-1: 12 см х 7,3 см х 3 см (Ш, Г, В)
Масса
Около 0,34 кг
Принадлежности
Монтажные скобы
1
Технические характеристики могут быть изменены без уведомления.
