Установка громкоговорителя Tavor 5-O

• Убедитесь в том, что выбранная позиция размещения не перекрывается

препятствиями, например, гофротрубами для электрических кабелей,

коробами электропроводки или водопроводными трубами и т.п.

 

Чтобы проложить проводку, действуйте в следующем порядке:

1. Соедините пару разъемов «+» и «–» активного громкоговорителя с

парой разъемов «+» и «–» пассивного громкоговорителя (см. рис. 4)

Active Speaker (L)

Passive Speaker (R)

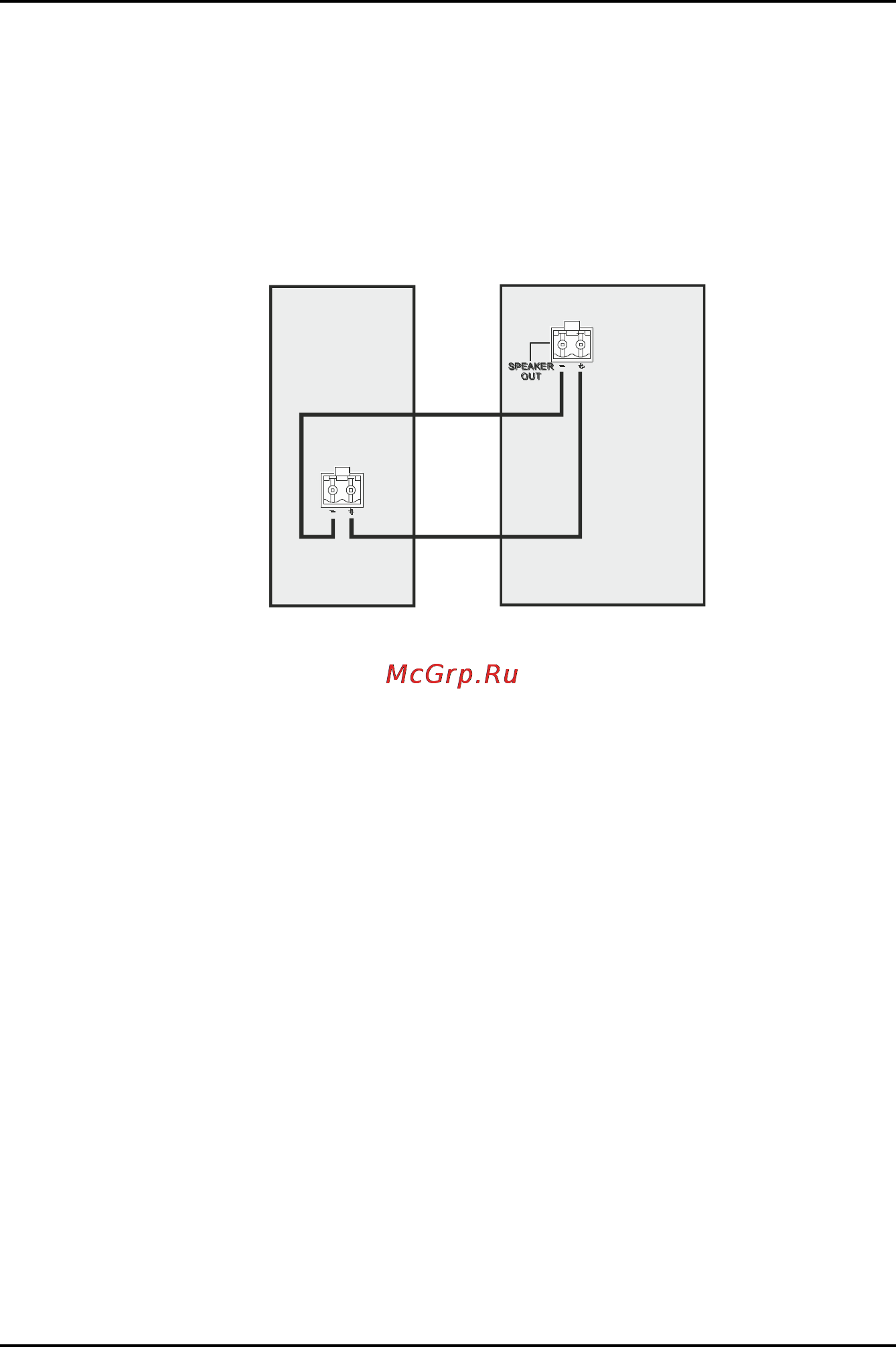

Рис. 4. Соединение пассивного и активного громкоговорителей

2. Подсоедините источник аудиосигнала (например, CD- или DVD-проиг-

рыватель) к одному из разъемов INPUT активного громкоговорителя.

3. Подсоедините источник питания.

4. Отрегулируйте уровень громкости на источнике аудиосигнала.

5. Отрегулируйте уровень громкости с помощью регулятора, располо-

женного на задней панели.

6. Отрегулируйте уровень нижних и верхних частот с помощью регулято-

ров, расположенных на задней панели.

7. При необходимости подключите дополнительную пару громкоговори-

телей, подключив их в выходу LOOP OUT.

8. При необходимости установите громкоговорители на стене с помощью

съемных монтажных кронштейнов. Для этого:

• Разметьте место расположения монтажных отверстий;

• Заверните в монтажные отверстия шурупы (в комплект поставки не

входят);

• Наденьте монтажные кронштейны на крепежные шурупы, чтобы закре-

пить их на поверхности.

Пассивный

громкоговоритель

(правый канал)

Активный

громкоговоритель

(левый канал)
