Описание громкоговорителя Yarden 5-O

4 ОПИСАнИе гРОМКОгОВОРИТеЛя

YardEn 5-O

В данном разделе описаны компоненты громкоговорителя .

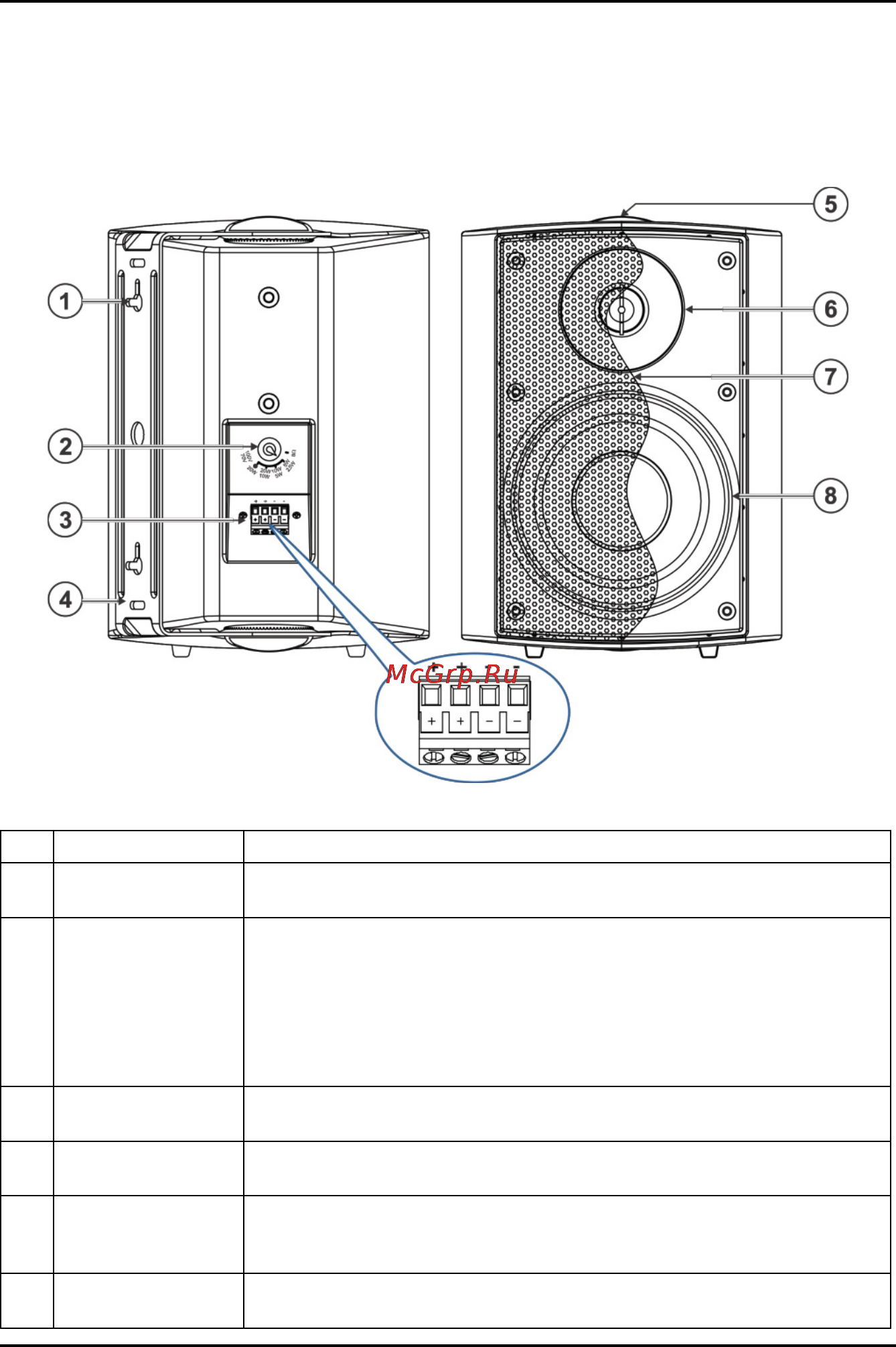

Рис. 1. Громкоговоритель Yarden 5-O

  

1 Монтажное отвер-

стие

Для навески громкоговорителя непосредственно на стену

2 Переключатель

режима работы

Настройте переключатели режима работы каждого из громкоговори-

телей на соответствующее значение: Для 70 В выберите 2,5 Вт, 5 Вт, 10

Вт или 20 Вт;

для 100 В выберите 5 Вт, 10 Вт или 20 Вт, либо выберите 8 Ом (обход

трансформатора при подключении усилителя непосредственно к уси-

лителю без использования напряжения трансляционной линии 70/100

В для групповой системы).

3 Блоки клемм входа

и выхода

Одна пара «+, –» для входа и еще одна — для выхода на следующий

громкоговоритель в групповой системе (см. подраздел 4.4).

4 Кронштейн Для установки громкоговорителей на стене (позволяет поворачивать

из влево и вправо).

5 Рукоятки крепле-

ния кронштейна

(2 шт.)

Две рукоятки для закрепления кронштейна на громкоговорителе.

6 ВЧ громкогово-

ритель

Воспроизводит высокочастотные звуки.
