Samsung LE-70 F96 BD [6/66] Соединительная панель

Русский - 

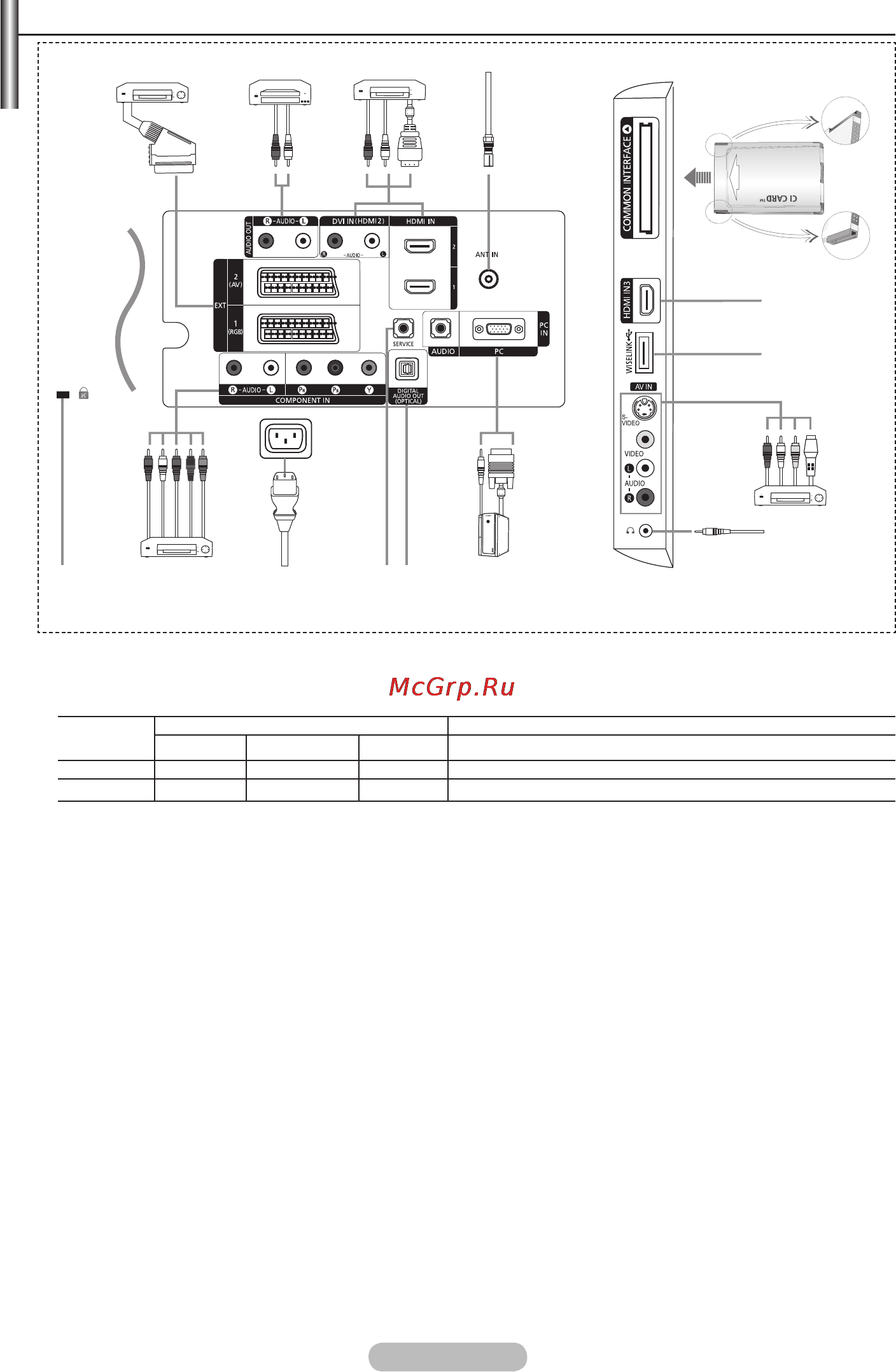

Соединительная панель

При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.

Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.

EXT 1, EXT 2

Разъем

Вход Выход

Видео Аудио (Л/П) RGB Видео + аудио (Л/П)

Внешний 1 O O O Доступен только выход телевизионного сигнала или сигнала DTV.

Внешний 2 O O Выходной сигнал, который можно выбрать.

Входные и выходные разъемы для внешних устройств, таких как видеомагнитофон, DVD-проигрыватель,

игровая приставка или проигрыватели видеодисков.

AUDIO OUT(R-AUDIO-L)

Соедините с помощью аудиокабелей RCA разъемы AUDIO OUT “R-AUDIO-L” расположенные на задней

панели телевизора, с соответствующими разъемами аудиовыхода усилителя или домашнего кинотеатра с

проигрывателем DVD.

HDMI IN 1, HDMI IN 2, HDMI IN 3

Поддерживает AV-устройства с возможностью подключения через интерфейс HDMI (приставки,

проигрыватели DVD)

При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не требуется.

При использовании кабеля HDMI/DVI необходимо выполнить подключение к гнезду HDMI IN2.

Что такое HDMI?

“High Denition Multimedia interface” позволяет передавать цифровые видеоданные высокого разрешения и

многоканальные цифровые аудиосигналы.

Разъем HDMI/DVI обеспечивает DVI-соединение с дополнительным устройством с помощью

соответствующего кабеля (в комплект не входит). Различие между HDMI и DVI состоит в том, что устройство

HDMI меньше по размеру, оснащено технологией защиты от незаконного копирования HDCP (High Bandwidth

Digital Copy Protection), а также поддерживает многоканальные цифровые аудиосигналы.

На телевизоре может отсутствовать звук, а изображения отображаться с необычными цветами, если к

нему подключены проигрыватели DVD, декодеры кабельного телевидения ил спутниковые ресиверы,

поддерживающие версии HDMI, более ранние, чем 1.3. Если отсутствует звук, когда используется старый

кабель HDMI, подключите кабель HDMI к гнезду HDMI IN 2, а аудиокабели к гнездам DVI IN (HDMI2)

“R-AUDIO-L” на задней панели телевизора. В этом случае обратитесь в компанию, предоставившую DVD-

проигрыватель/приемник кабельного или спутникового телевидения, чтобы узнать версию HDMI, а затем

запросите обновление. Кабели HDMI, отличные от 1.3, могут вызывать дрожание изображения на экране.

DVI IN (HDMI 2) (R-AUDIO-L)

DVI и аудиовыходы для подключения внешних устройств.

➣

[Разъемы на боковой панели]

Разъем для шнура

питания

Цвет и форма устройства могут различаться в зависимости от модели.

➣

1 2 3 4

90!@#
