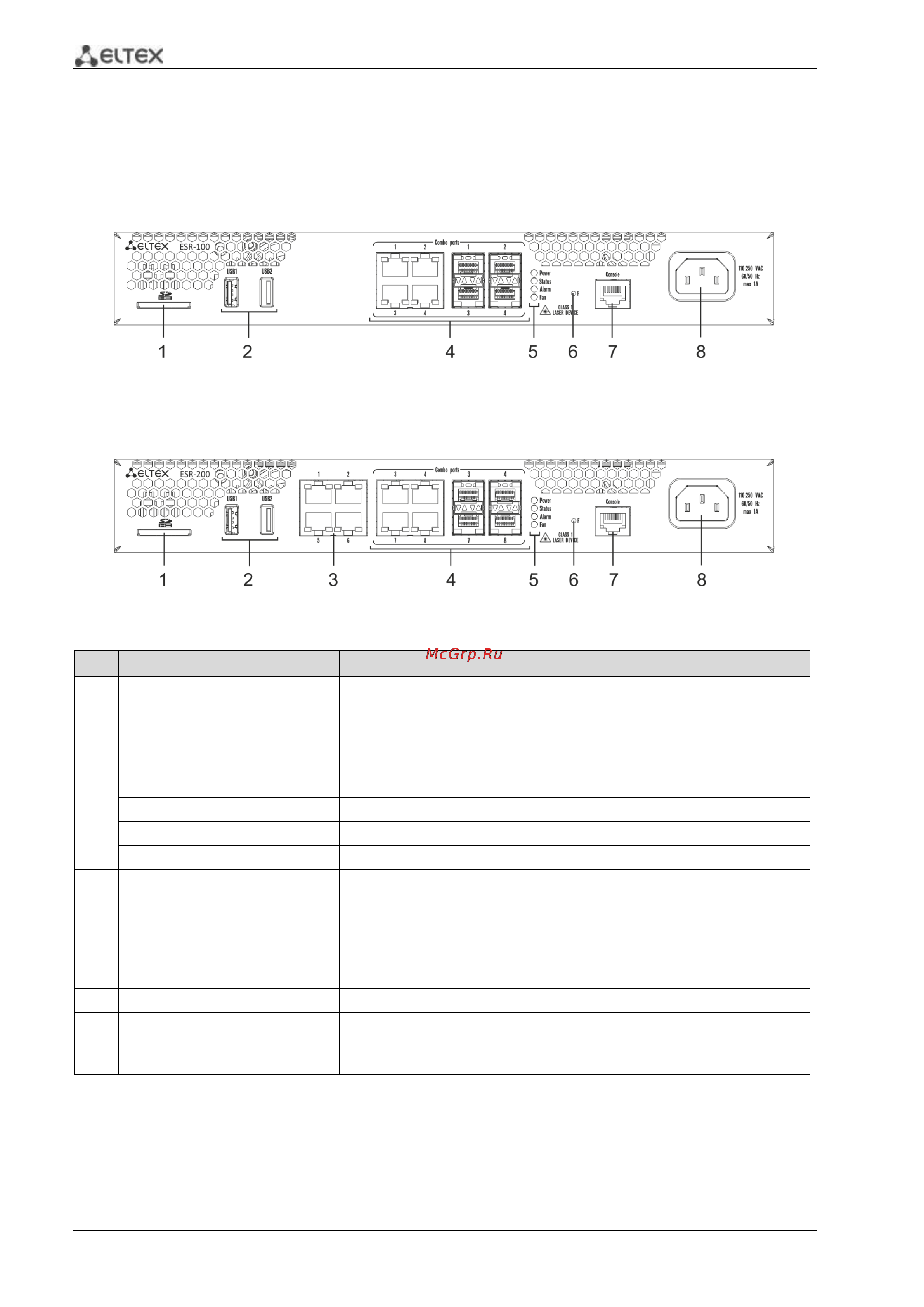

6 Маршрутизатор ESR-100, ESR-200, ESR-1000
2.2. Конструктивное исполнение ESR-100, ESR-200
Передняя панель ESR-100
Передняя панель ESR-200
№
Элемент панели передней
Описание
1
SD
Разъем для установки SD-карт памяти.
2
USB1, USB2
2 порта для подключения USB-устройств.
3
[1 .. 4]
4 порта Gigabit Ethernet 10/100/1000 Base-T (RJ-45).
4
Combo Ports
4 порта Gigabit Ethernet 10/100/1000 Base-X (SFP).
5
Power
Индикатор питания устройства.
Status
Индикатор текущего состояния устройства.
Alarm
Индикатор наличия и уровня аварии устройства.
Fan
Индикатор аварии вентиляторов.
6
F
Функциональная кнопка для перезагрузки устройства и сброса к
заводским настройкам:
– при длительности нажатия на кнопку менее 10 секунд
происходит перезагрузка устройства;
– при длительности нажатия на кнопку более 10 секунд
происходит сброс устройства к заводской конфигурации.
7
Console
Консольный порт RS-232 для локального управления устройством.
8
110-250 VAC
60/50 Hz
max 1A
Источник питания.
