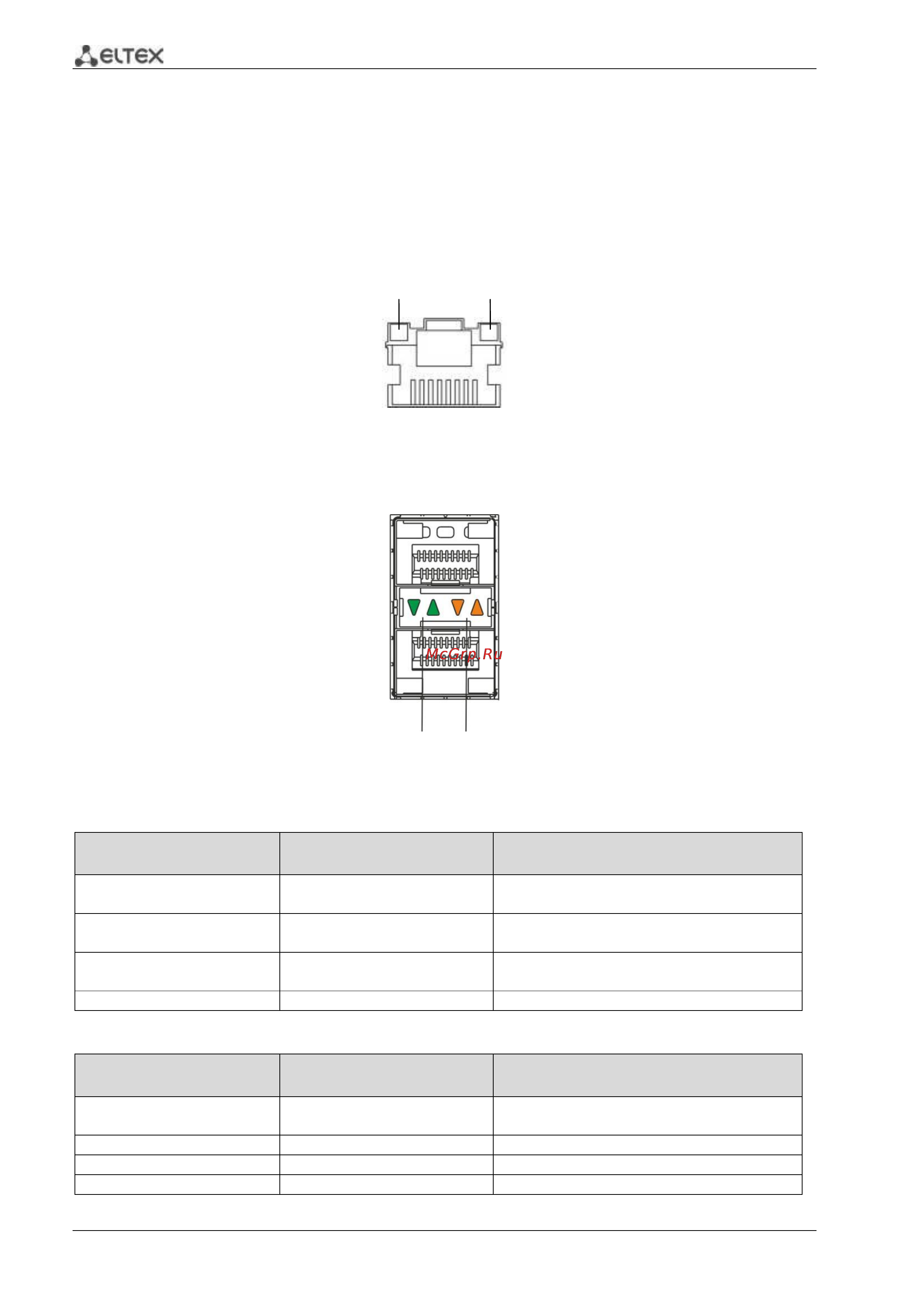

8 Маршрутизатор ESR-100, ESR-200, ESR-1000
2.3. Световая индикация
Световая индикация ESR-1000
Состояние медных интерфейсов GigabitEthernet отображается двумя светодиодными
индикаторами - LINK/ACT зеленого цвета и SPEED янтарного цвета:
Внешний вид разъема RJ-45
Состояние SFP-интерфейсов отображается двумя индикаторами RX/ACT и TX/ACT:
Внешний вид разъема с SFP-трансиверами
Световая индикация состояния медных интерфейсов
Свечение индикатора
SPEED
Свечение индикатора
LINK/ACT
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не
установлено
Выключен
Горит постоянно
Установлено соединение на скорости 10
или 100Мбит/с
Горит постоянно
Горит постоянно
Установлено соединение на скорости
1000Мбит/с
X
Мигание
Идет передача данных
Световая индикация состояния SFP/SFP+ интерфейсов
Свечение индикатора
RX/ACT
Свечение индикатора
TX/ACT
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не
установлено
Горит постоянно
Горит постоянно
Соединение установлено
Мигание
X
Идет прием данных
X
Мигание
Идет передача данных
LINK/ACT
SPEED
RX/ACT
TX/ACT
