14 Руководство пользователя, WEP-12ac

3.5 Установка WEP-12ac

Устройство может быть установлено на плоской поверхности (стена, потолок), соблюдая инструкции

по технике безопасности и рекомендации, приведенные выше.

В комплект поставки устройства входит крепеж для установки устройства на плоскую поверхность.

3.5.1 Порядок крепления на стену

1. Закрепите пластиковый кронштейн (входит в комплект поставки) на стене:

– A – защелка

– B – пазы для прокладки кабелей

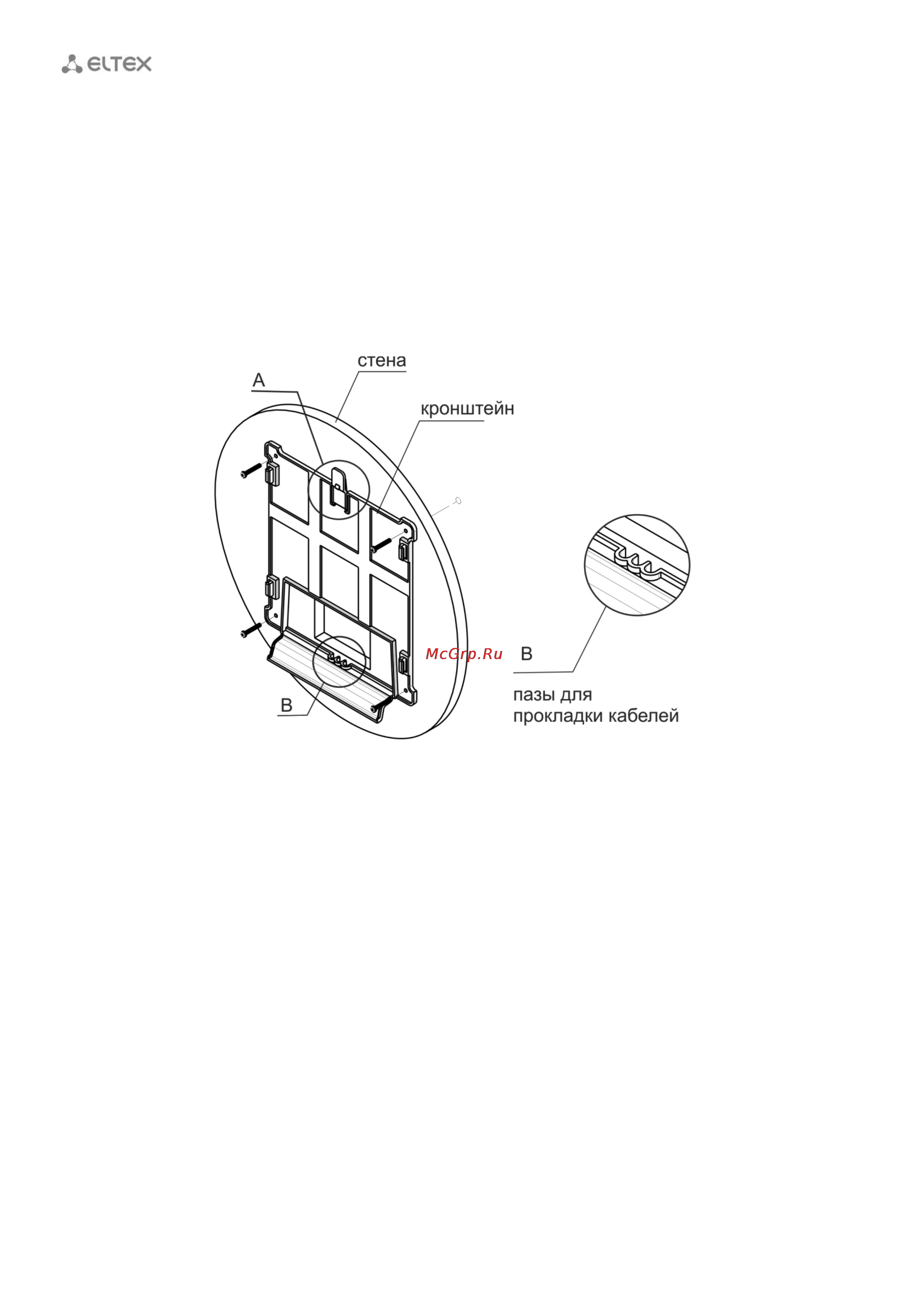

Рисунок 7 – Крепление кронштейна на стене

a. Кронштейн позиционируется таким образом, чтобы защелка была сверху (вырез внизу),

рисунок 7.

b. При установке кронштейна нужно пропустить провода в соответствующие пазы на

кронштейне, рисунок 7.

c. Совместите четыре отверстия для винтов на кронштейне с такими же отверстиями на

поверхности. С помощью отвертки прикрепите кронштейн винтами к поверхности.
