3.5.2 Порядок крепления на фальшпотолок

Не рекомендуется размещение со внутренней стороны фальшпотолка, так как металлический

каркас вызывает многолучевое распространение сигнала и затухание при прохождении через

решетку каркаса фальшпотолка.

1 – металлический кронштейн;

2 – панель армстронг;

3 – пластиковый кронштейн;

4 – устройство.

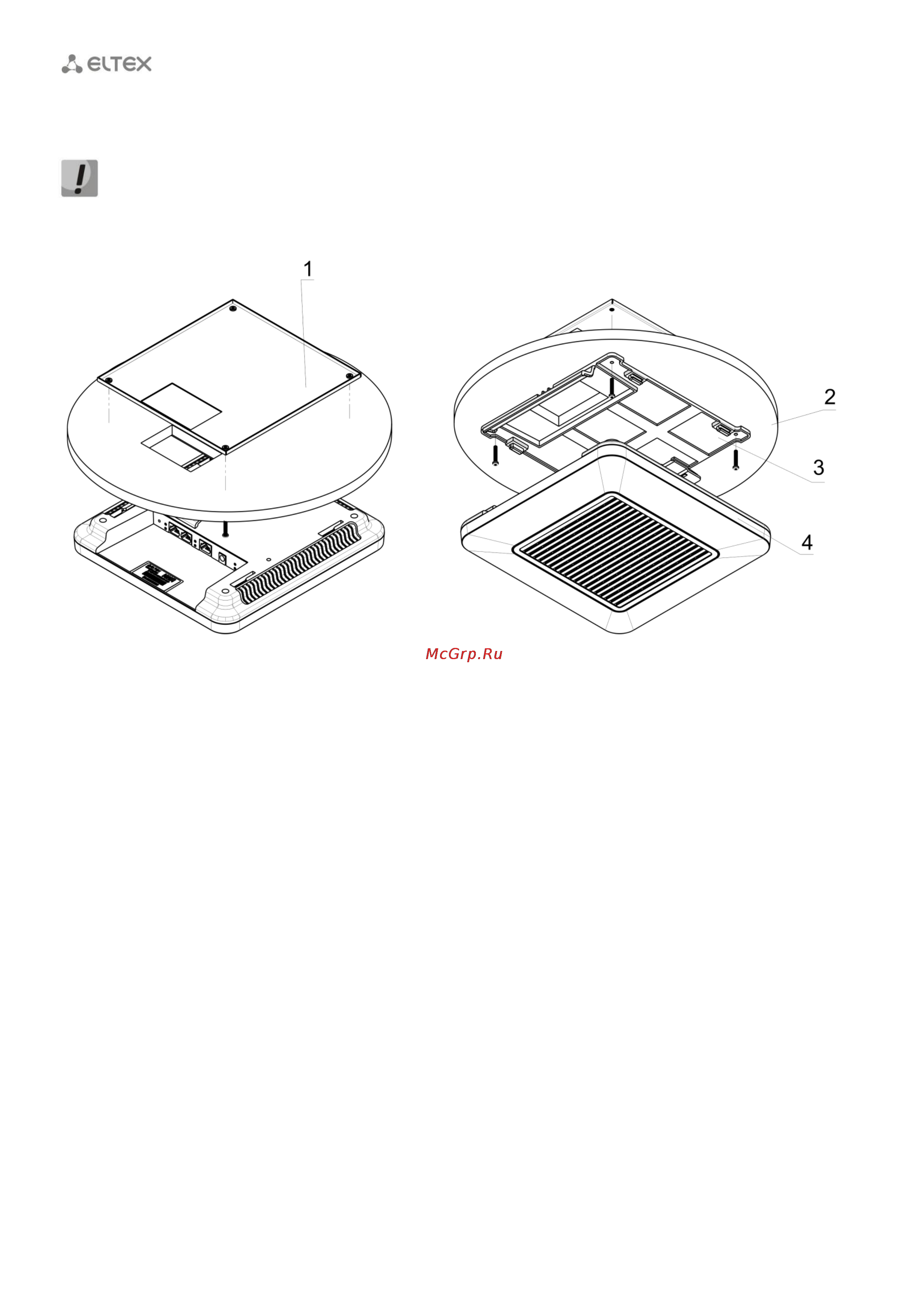

Рисунок 9 – Монтаж устройства на фальшпотолок

1. Закрепите металлический и пластиковый кронштейны на потолке, рисунок 9.

a. Пластиковый кронштейн (3) соединяется на фальшпотолке с металическим (1) в

следующем порядке: металлический кронштейн -> панель армстронг -> пластиковый

кронштейн.

b. В панели армстронг прорезается отверстие, размером с отверстие металлического

кронштейна. Через данное отверстие заводятся провода.

c. Совместите отверстия на металлическом кронштейне, панели армстронг и пластиковом

кронштейне. Далее совместите четыре отверстия для винтов на пластиковом кронштейне

с такими же отверстиями на металлическом кронштейне. С помощью отвертки

соедините кронштейны винтами.

2. Установите устройство.

a. Подключите кабеля к соответствующим разъемам устройства, описание разъемов

приведено в разделе 2.4 Конструктивное исполнение.

b. Установите отверстия на корпусе устройства на направляющие кронштейна, и сместите

устройство до фиксации защелки.
