Термофор Студент [12/35] Студент

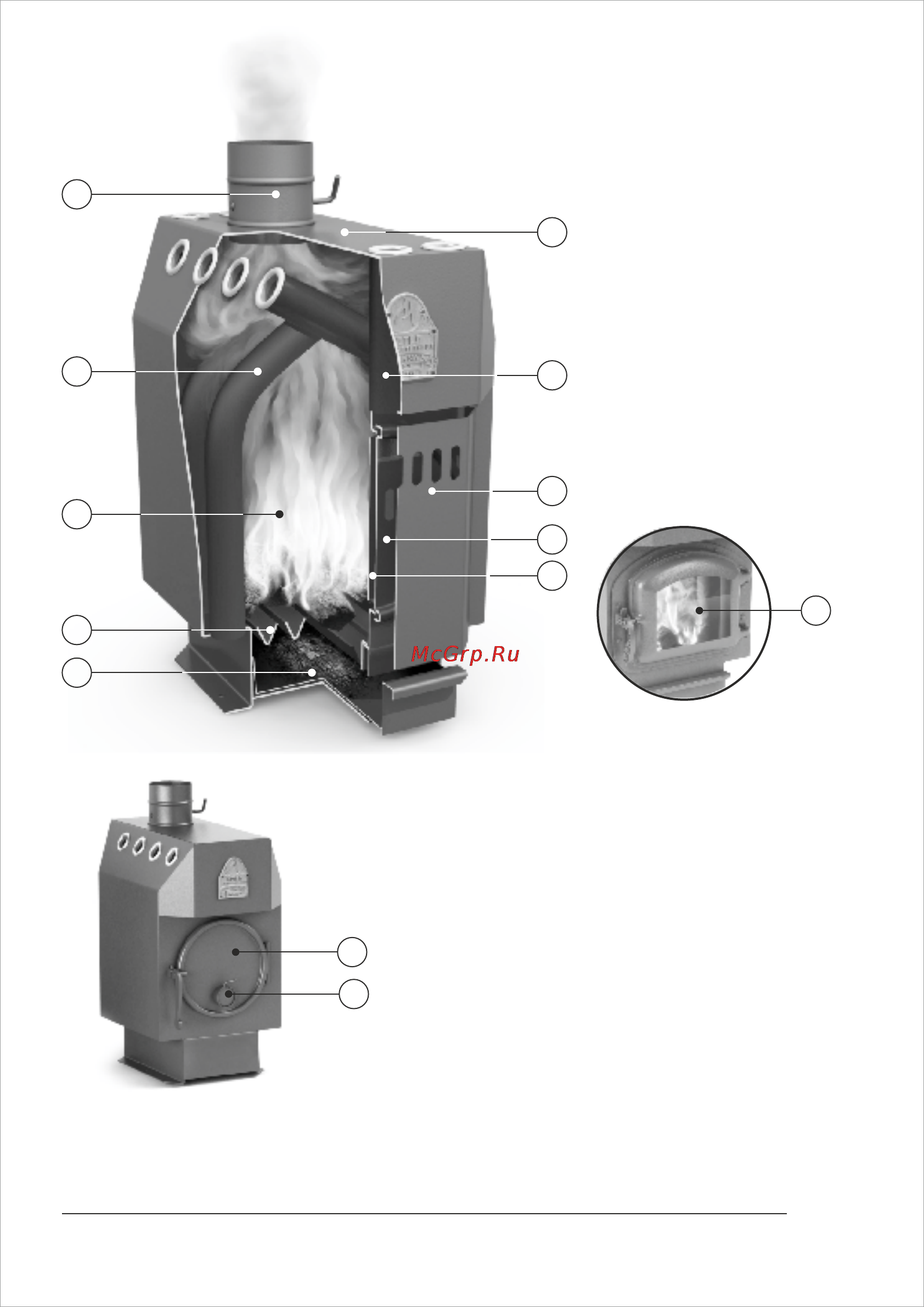

Рисунок 10. Расположение основных элементов котла.

Изображения изделия, представленные в настоящем «Руководстве по эксплуатации», могут

отличаться от изделия, к которому прилагается данное руководство.

«Студент»

«Гимназист»

1 - Шибер

2 - Согнутые конвекционные трубы

3 - Топочная камера (топка)

4 - Колосниковая решетка

5 - Выдвижной зольный ящик

6 - Поверхность для разогрева пищи

7 - Прямые конвекционные трубы

8 - Панель конвектора дверцы

9 - Дверца

10 - Экран-отражатель

11 - Чугунная дверца со светопроз-

рачным экраном

12 - Круглая стальная дверца

13 - Клапан тонкой регулировки
