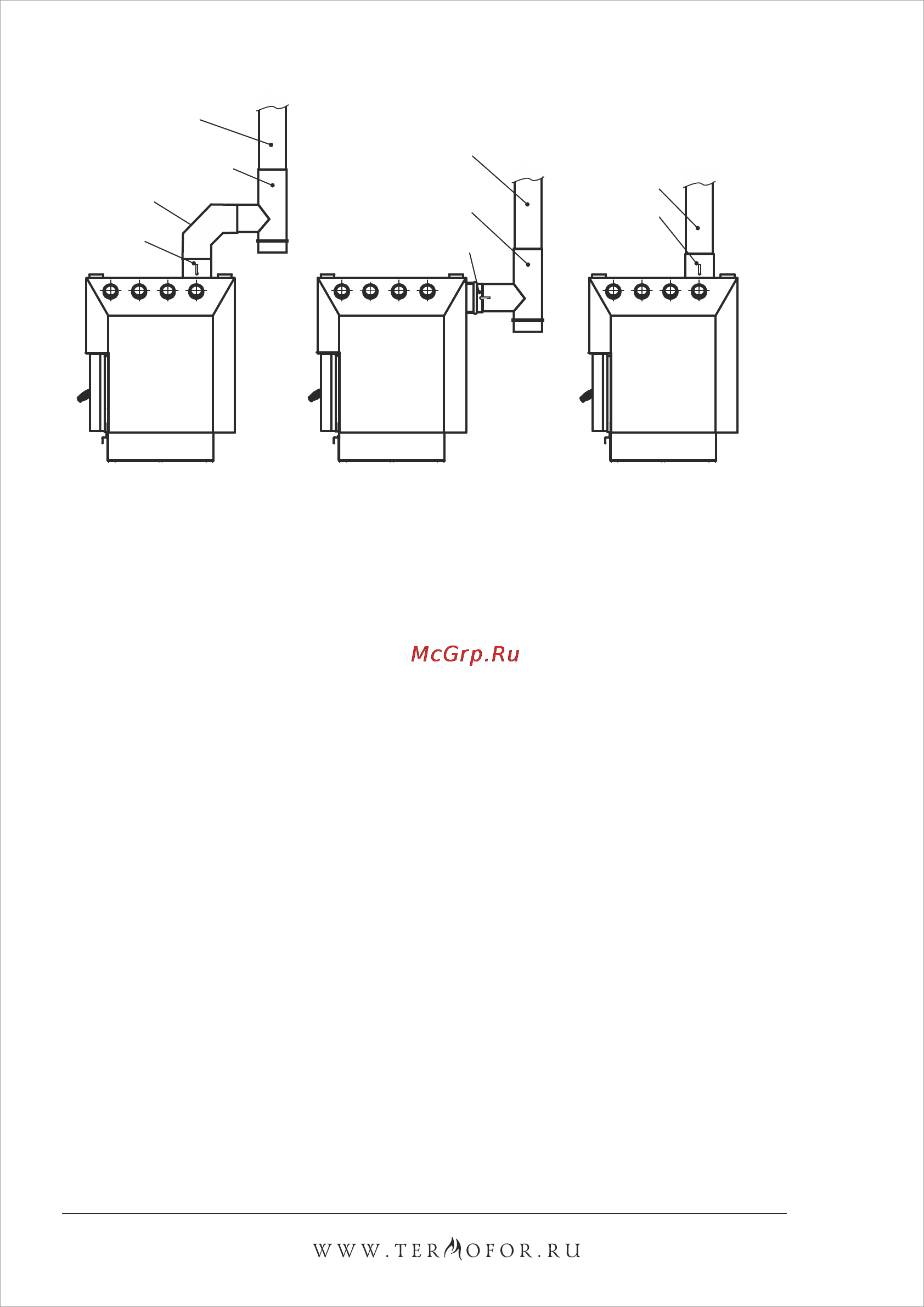

Термофор Студент [22/35] Рисунок 12 схема присоединения котла к дымоходу

Шибер

Дымовая труба

в)

б)

Ревизия с заглушкой

«Термофор»

Дымовая труба

Шибер

Отвод 90°

а)

Ревизия с заглушкой

«Термофор»

Дымовая труба

Каменные дымоходы и дымоходы с сечением больше чем у отопительного

прибора прогреваются значительно дольше.

Дымовая труба должна иметь минимальное количество колен. Прямая

труба предпочтительнее. Использование более двух отводов может привести

к потере тяги и возможному задымлению.

Производитель рекомендует использовать модульные тонкостенные

дымовые трубы из высоколегированной коррозионностойкой стали торговой

марки «Термофор» диаметром 120-200 мм (в зависимости от модели). Они

эффективны, долговечны и требуют минимальных трудозатрат при монтаже и

эксплуатации.

Способ присоединение котла с шибером направленным вверх показан на

рисунке 12.а и 12.в, с шибером направленным назад — 12.б

При монтаже соединять котел с дымоходом рекомендуется через ревизию

с заглушкой «Термофор» (в комплект поставки не входит).

При присоединении котла с выходом шибера вверх к стационарному

дымоходу (рисунок 13) или через ревизию с заглушкой (рисунок 12.а), монтаж

производится через отвод 90° «Термофор» (в комплект поставки не входит).

Для надежной фиксации модулей между собой следует применять «хомут-

стяжку», при необходимости допускается использовать саморезы.

В случае установки толстостенной металлической, керамической, асбесто-

цементной или другой дымовой трубы большой массы необходимо разгрузить

печь от ее веса.

Рисунок 12. Схема присоединения котла к дымоходу.
