9
370
655
760
370
655
760
930
850
780
930
850
780
Модели «11» «11Б»
Максимальный объем отапливаемого помещения, куб. м 250
Номинальная мощность, кВт 16
Габаритные размеры (Ширина х Глубина х Высота), мм 370х930х760
Масса, кг 72 75
Проем топочной дверцы, мм 150х300
Объем камеры сгорания, л
76 73
71 68
Максимальный объем загрузки топлива, л
Максимальная длина полена, мм 670 650
Диаметр дымохода, мм 120
Рекомендуемая высота дымохода, м 5
Объем бака-теплообменника, л - 1,3

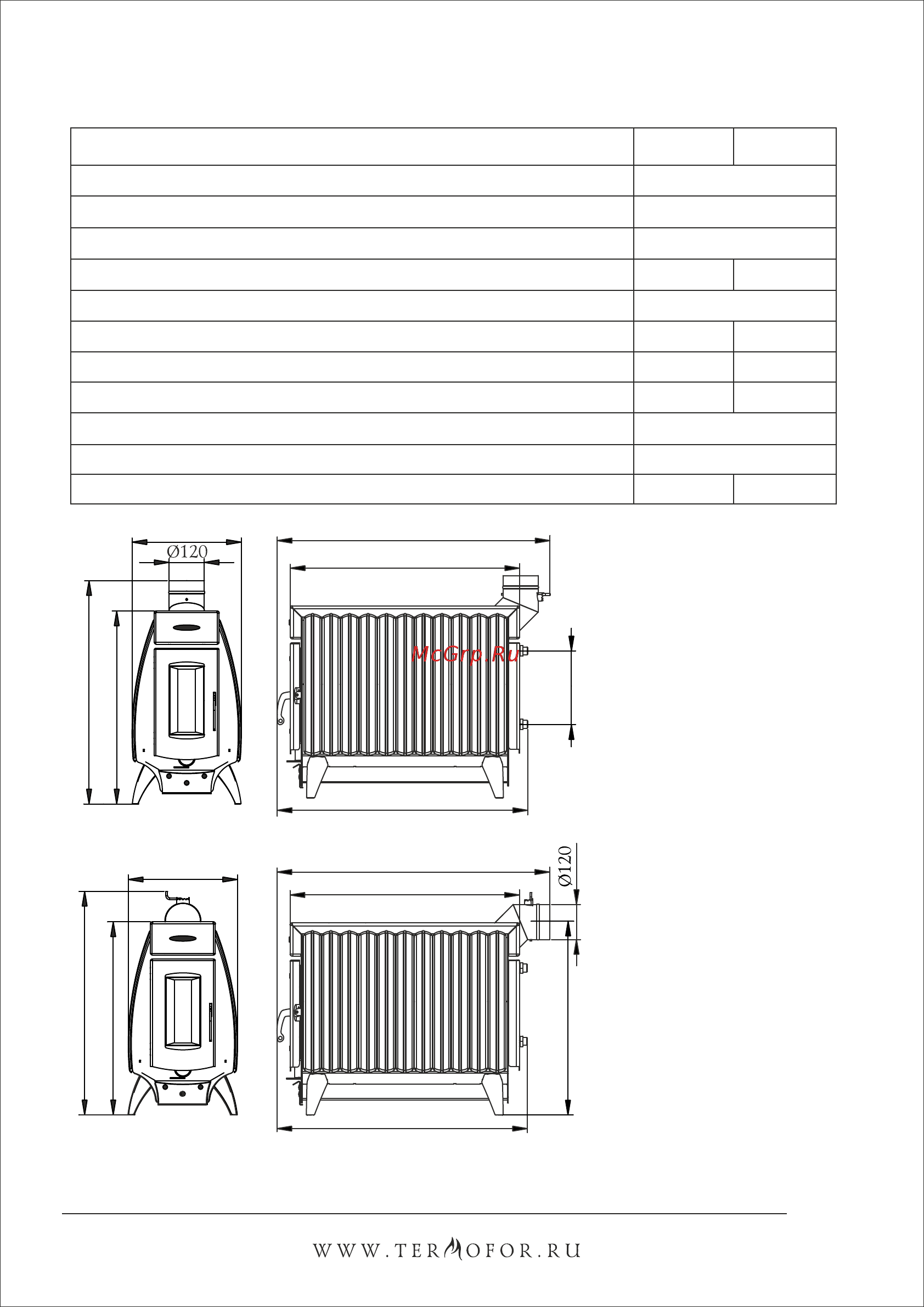

Таблица 5. «Огонь-батарея 11» и «Огонь-батарея 11Б»
Технические характеристики.
Рисунок 8. Габаритные
размеры «Огонь-батарея 11Б»
с выходом для трубы назад.
Рисунок 7. Габаритные
размеры «Огонь-батарея 11Б»
с выходом для трубы вверх.
250
660
