Вторичный воздух поступает в топку через дожигатели .

В нижней части топливника устанавливается сменная защита (15)

с колосником (13).

Продуманная геометрия нижней части

топливника исключает скопление непрого-

ревших углей. Зола и шлак под действием

силы тяжести постепенно ссыпается на

чугунный колосник (13) и через его щели

попадают в зольный ящик, с помощью

которого можно легко производить очистку

печи, не прерывая процесса горения.

В печах «Огонь-батарея» установлен

герметичный зольный ящик. При переходе в

экономичный режим горения он задвига-

ется в зольник и «защелкивается» за выступ

(см. рисунок 10). Уплотнитель на передней

стенке ящика обеспечивает герметичность

закрытия.

Верхняя поверхность корпуса используется в качестве варочного настила

(1). Чтобы ускорить приготовление пищи на варочном настиле имеется чугунная

конфорка (2) (это может быть сплошная конфорка или кружок с крышкой).

ВНИМАНИЕ! Варочный настил нагревается до высокой темпера-

туры.

Наружная поверхность печи покрыта термостойкой кремнийорганической

эмалью.

ВНИМАНИЕ! Производитель оставляет за собой право вносить

изменения в конструкцию печи, не ухудшающие ее потребите-

льские свойства.

Газообразные продукты горения направляются в дымоход через выход для

дымовой трубы диаметром 120 мм, размещенный в задней части печи. В выходе

для дымовой трубы имеется заслонка для регулирования тяги в дымоходе.

В печах «Огонь-батарея» предусмотрена возможность установки выхода

для дымовой трубы и назад (рисунок 11.а) и вверх (см. рисунок 11.б).

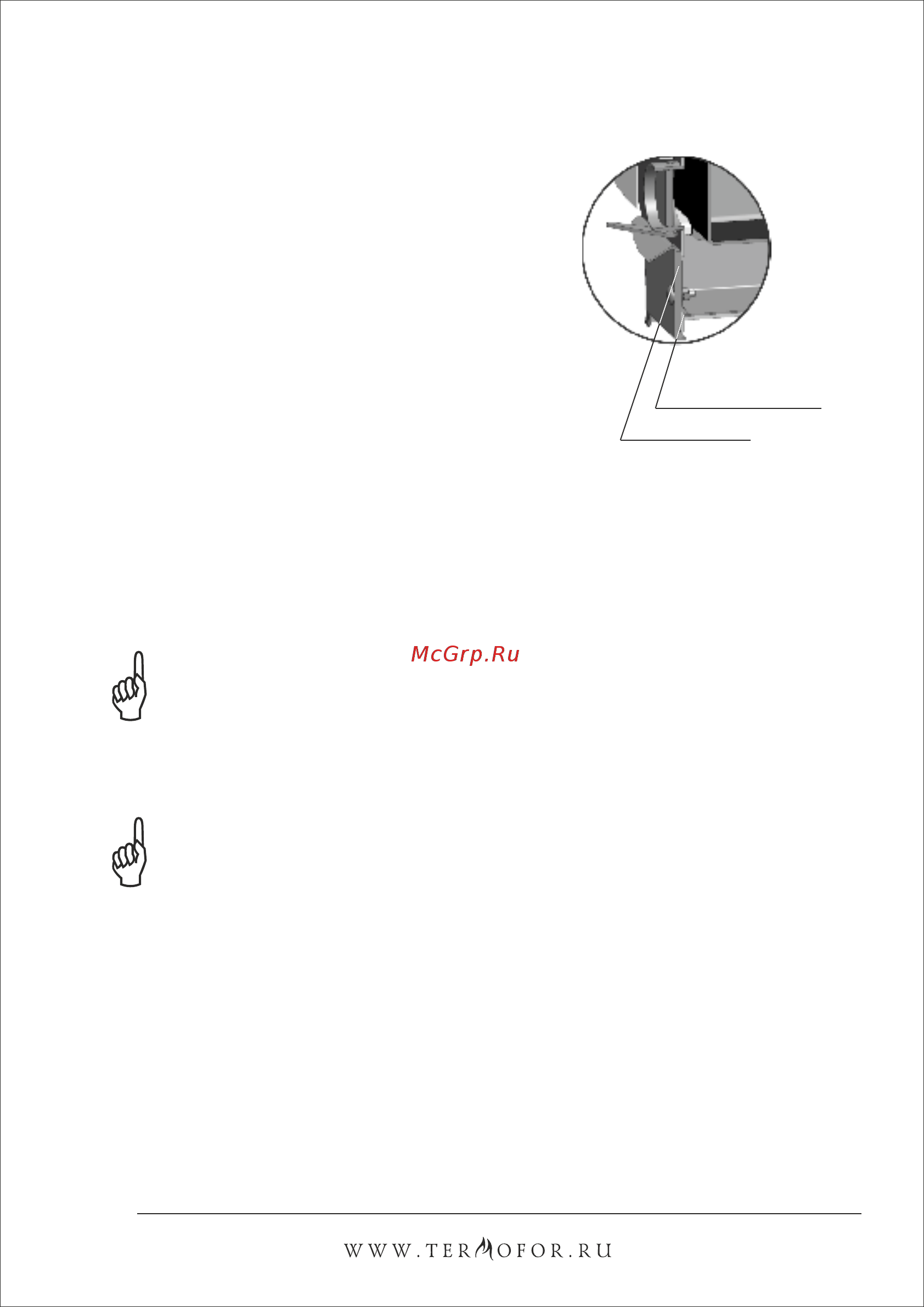

Рисунок 10. Выдвижной

герметичный

зольный ящик.

Уплотнитель

Выступ зольника
