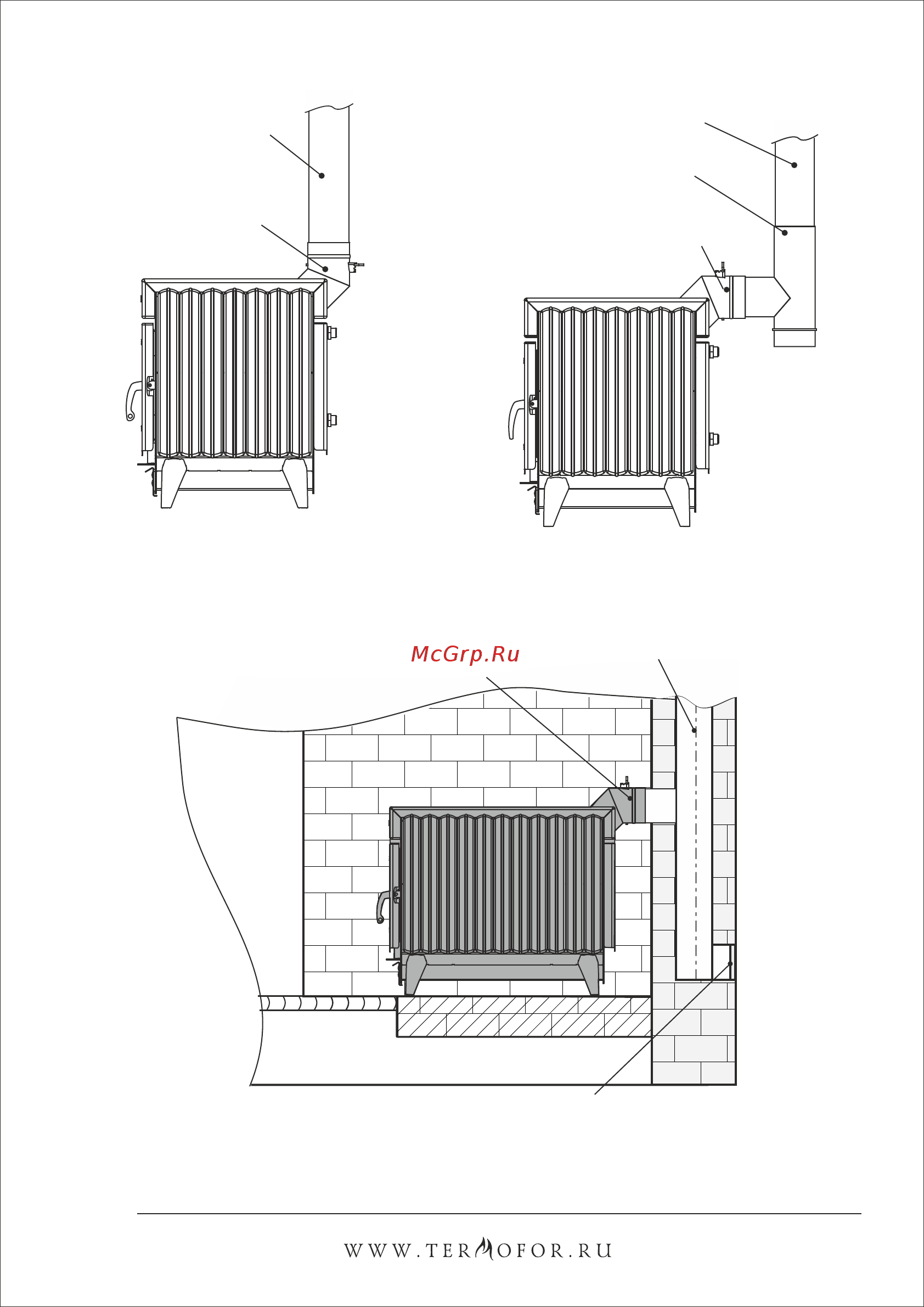

Рисунок 13. Схема присоединения печи к стальному дымоходу
б) дымоход из жаростойкой
стали с выходом назад
Выход для дымовой трубы
Ревизия с заглушкой
«Термофор»
Дымовая труба
а) дымоход из жаростойкой
стали с выходом вверх
Выход для
дымовой трубы
Дымовая труба
Рисунок 14. Схема присоединения печи к стационарному дымоходу
из кирпича в помещении из негорючего материала.
Канал для чистки дымохода
Дымовая труба
Выход для
дымовой трубы
