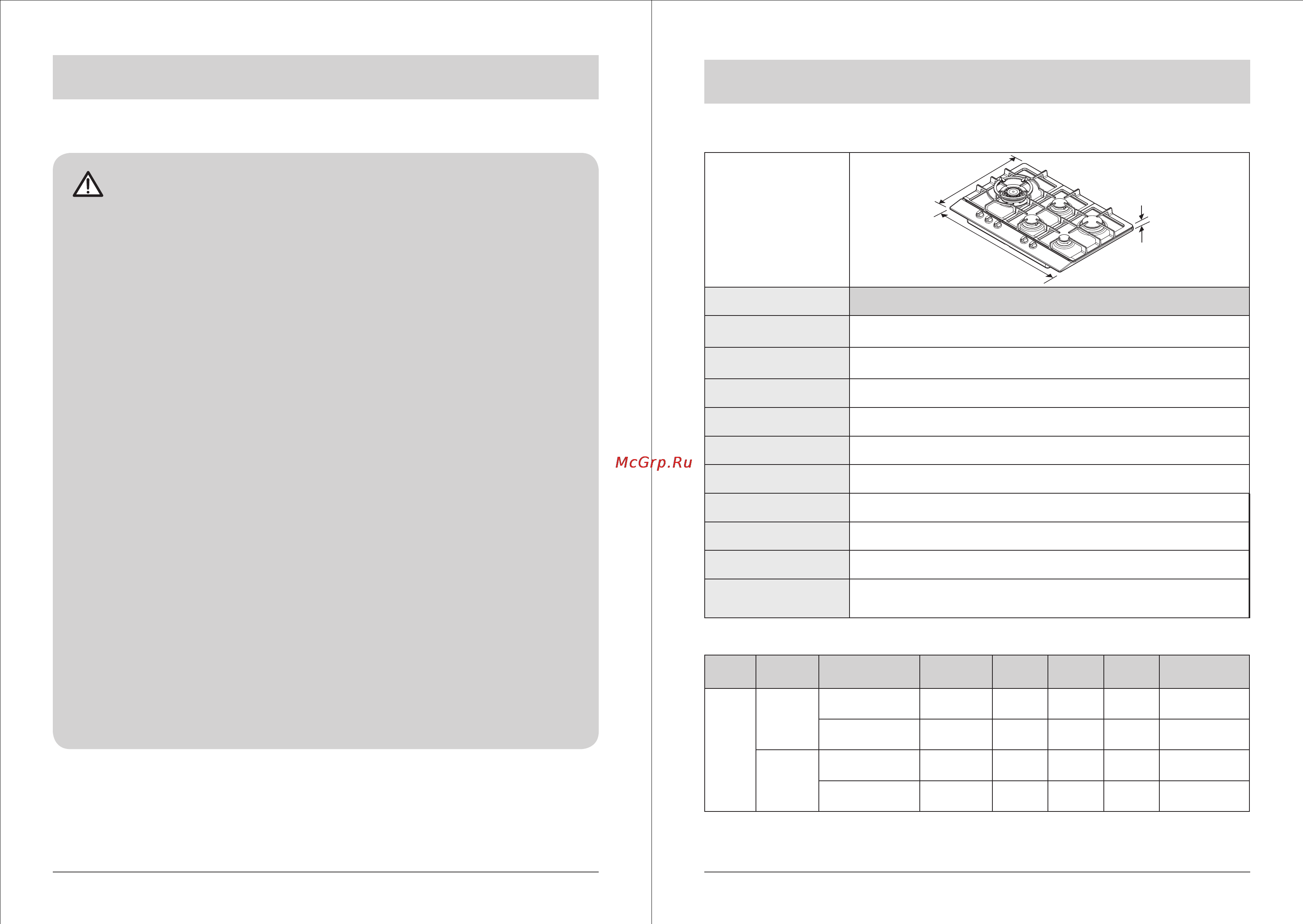

![Samsung GN7A2IFXD [11/15] Технические данные](/views2/1155048/page11/bgb.png)
20
Технические инструкции
■ Данная варочная панель должна устанавливаться квалифицированным
техническим специалистом или монтажником.
■ Перед подключением проверить, соответствуют ли условия
подключения (вид газа и давление газа) настройке прибора.
■ Параметры настройки прибора приведены в его маркировке (заводской
наклейке или в таблице с техническими данными) .
■ Данная варочная панель не подключена к устройству отвода продуктов
горения. Она должна устанавливаться и подключаться в соответствии с
действующими правилами. Особое внимание необходимо обратить на
требования по вентиляции.
■ Перед установкой закройте запорный кран газопровода и отключите
электропитание.
■ Варочная панель должна быть надежно заземлена.
■ Убедитесь, что труба подвода газа и электрический кабель
установлены таким образом, что они не касаются нагревающихся
частей варочной панели или духового шкафа.
■ Труба подвода газа и элементы подключения газа не должны быть
изогнуты или пережаты другими приборами.
■ Проверьте размеры варочной панели и размеры отверстия, которое
должно быть вырезано в кухонной мебели.
■ Секции, расположенные над рабочей поверхностью варочной панели и
в непосредственной близости от нее, должны быть сделаны из
негорючего материала. Покрытие и закрепляющий клей должны быть
жаропрочными.
■ Откройте запорный кран газопровода и зажгите каждую конфорку.
Проверьте, что пламя чисто голубое, без желтых кончиков.
Если горение протекает ненормально, проверьте следующее:
- Крышка конфорки установлена правильно.
- Рассекатель пламени установлен правильно.
- Конфорка стоит ровно в вертикальном положении относительно
форсунки.
■ После установки наладчик должен провести полное эксплуатационное
испытание и проверку на утечку газа.
Установка
21
Технические данные
Характеристики варочной панели
Модель GN7A2IFXD
Решетка-подставка
под кастрюлю
Чугунная
Подставка под кастрюлю
с выпуклым дном
O (только на конфорку с тройным рядом пламени)
Верхняя плита
Нержавеющая сталь
Ручка регулятора
Серебристый
Вес
16kg
Размер (WxDxH)
750*510*52
Устройство поджига
Непрерывного типа
Подключение газа
Входной штуцер панели - внешняя резьба 1/2 дюйма
Электропитание
220 В, 50 Гц
Характеристики
конфорок
Тройной ряд пламени (1EA), Высокой мощности (1EA),
средней мощности (2EA), малой мощности (1EA)
СТРАНА ТИП ГАЗА КОНФОРКА
Тройной Ряд
Пламени
Мощная Средняя Малая Всего
РОССИЯ
G-30
БУТАН
29 мбар
Исполнение форсунки
(1/100 мм)
98 85 65 50 -
Номинальная тепловая
мощность (кВт)
3.8 3.0 1.75 1.0 11.3
G-20
ПРИРОДНЫЙ
13 мбар
Исполнение форсунки
(1/100 мм)
160 150 110 82 -
Номинальная тепловая
мощность (кВт)
3.8 3.0 1.75 1.0 11.3
IP номер : IP20
