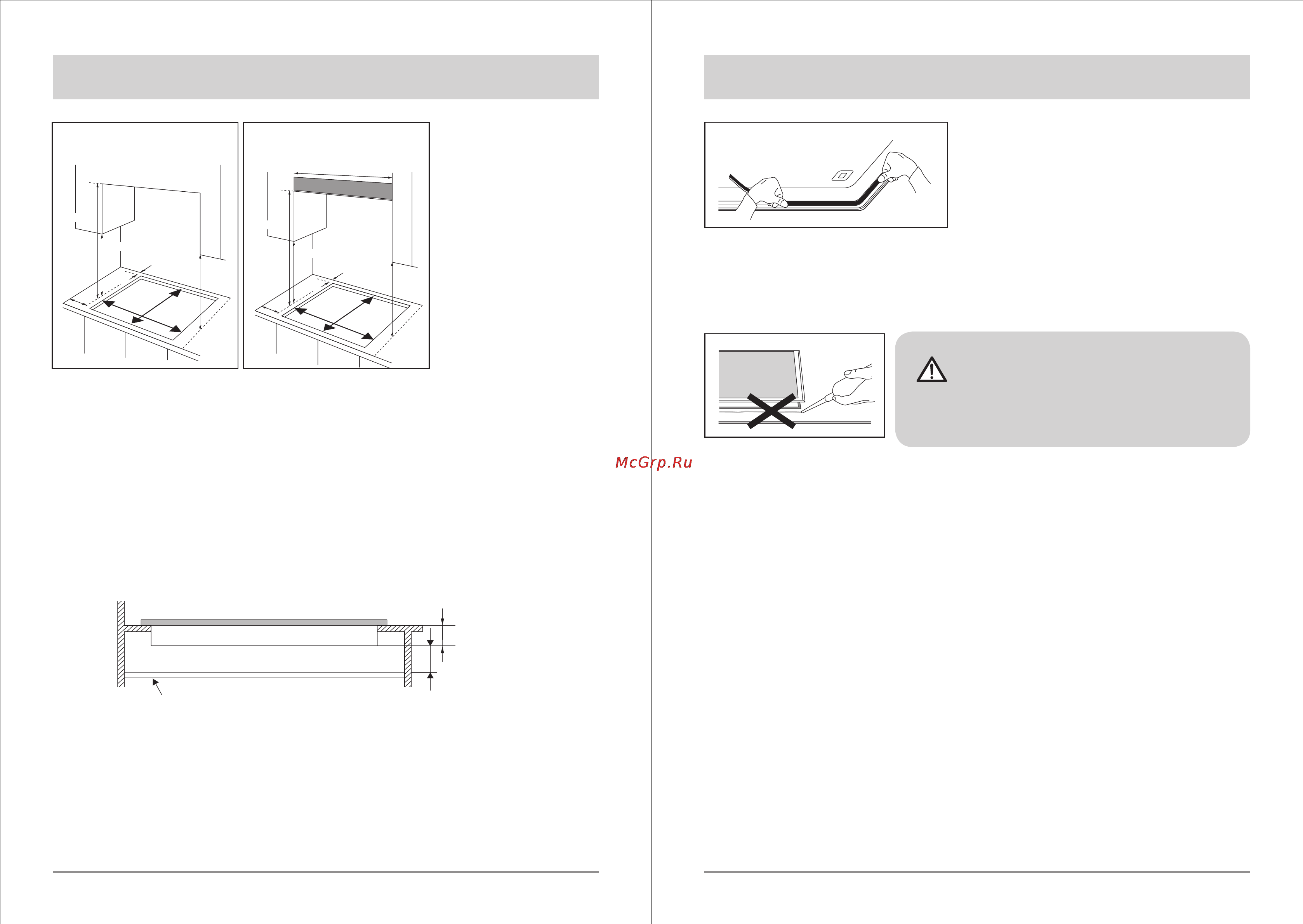

22
Размер выреза
Ширина: 560 мм
Глубина: 480 мм
Толщина столешницы:
30–50 мм
■ Данная варочная панель встраивается в кухонную мебель или рабочую
поверхность шириной 750 мм с соблюдением следующих минимальных
расстояний.
- Минимальное расстояние от края варочной панели до задней стены — 60 мм.
- Минимальное расстояние между боковыми сторонами варочной панели и соседними
шкафами или стенами — 150 мм.
- Минимальное расстояние, на котором может располагаться горючий материал над варочной
панелью на одной линии с краями варочной панели, — 400 мм. Если материал располагается
ниже, чем 400 мм, он должен находиться на расстоянии 50 мм от краев варочной панели.
- Минимальное расстояние, на котором горючий материал может располагаться
непосредственно над варочной панелью, — 700 мм.
40мм
80мм(мин)
a
- Для обеспечения циркуляции воздуха и исключения случаев пережатия гибкого
газоподводящего металлорукава необходимо оставить расстояние не менее 80мм до любого
выдвижного ящика, перегородки или поверхности духовки (уровень a), которые могут
находиться под варочной панелью.
400mm
560mm
480mm
400mm
700mm
60mm
150mm
Min.
FO 0812
Зазоры, необходимые при
размещении варочной панели
без вытяжки
FO 0813
400mm
560mm
480mm
400mm
700mm
600mm
60mm
150mm
Min.
Зазоры, необходимые при
размещении варочной панели
с вытяжкой
Размещение
23
1. Снимите решетки-подставки, крышки
конфорок и рассекатели пламени,
осторожно переверните варочную панель
вверх дном и положите ее на мягкую
подстилку. Будьте осторожны, чтобы не
повредить устройства поджига и
устройства контроля пламени.
2. Закрепите уплотнительную ленту по краю
варочной панели.
3. Не оставляйте щелей и не накладывайте
один слой на другой.
Не используйте силиконовый герметик для
герметизации варочной панели в отверстии.
Это затруднит извлечение варочной панели
из отверстия в будущем, в частности, для
техобслуживания.
Установка варочной панели
