Pyccкий 25
02 Подключения

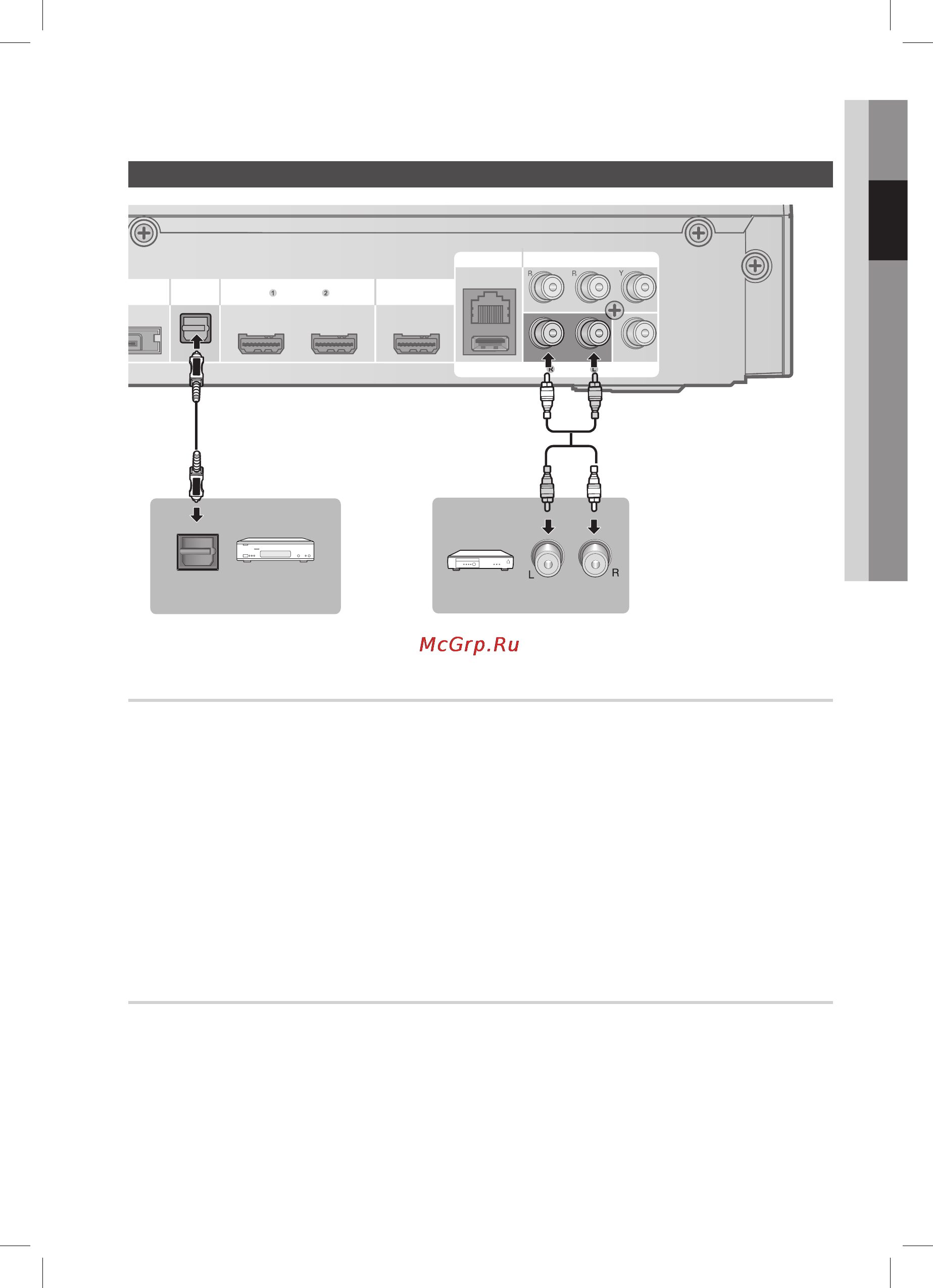

Подключение внешних аудиоустройств
OPTICAL: подключение внешнего цифрового устройства
Устройства с цифровым сигналом, например приемник кабельного/спутникового телевидения (телеприставка).
Соедините цифровой выход (OPTICAL) на устройстве с цифровым выходом внешнего цифрового устройства.
С помощью кнопки FUNCTION (ФУНКЦИЯ) выберите вход D.IN.
Переключение режимов происходит следующим образом : BD/DVD D. IN AUX HDMI 1 HDMI 2
FM
ПРИМЕЧАНИЕ
Для просмотра видео с помощью приемника кабельного/спутникового телевидения следует соединить
разъем видеовыхода данного устройства с разъемом видеовхода телевизора.
Данная система поддерживает частоты дискредитации внешних цифровых устройств 32 кГц и выше.
Данная система поддерживает частоты дискредитации внешних цифровых устройств 32 кГц и выше.
Данная система поддерживает только аудиоформаты DTS и Dolby Digital, аудио высокой четкости в формате
MPEG не поддерживается.
AUX: подключение внешнего аналогового устройства
Устройства с аналоговым сигналом, например видеомагнитофон.
Подсоедините разъем AUX IN (аудио) устройства к разъему Audio Out внешнего аналогового устройства.
Проверьте соответствие цветов разъемов.
С помощью кнопки FUNCTION (ФУНКЦИЯ) выберите вход AUX.
Переключение режимов происходит следующим образом: BD/DVD D. IN AUX HDMI 1 HDMI 2 FM
ПРИМЕЧАНИЕ
МОЖНО ПОДСОЕДИНИТЬ ВИДЕОВЫХОД ВИДЕОМАГНИТОФОНА К ТЕЛЕВИЗОРУ, А АУДИОВЫХОДЫ ВИДЕОМАГНИТОФОНА - К ТЕЛЕВИЗОРУ.
1.
2.
•
✎
1.
•
2.
•
✎
HDMI IN
S
COMPONENT OUT
VIDEO OUT
LAN
HDMI OUT
WIRELESS LAN
OPTICAL
HDMI I
N
S
COMPONENT OU
T
V
IDE
O
OUT
LAN
H
DMI
OU
T
W
IRELESS LA
N
DIDITAL
AUDIO IN
AUX
Оптический кабель
(не входит в комплект)
Аудиокабель
(не входит в комплект)
Если внешнее аналоговое
устройство оснащено только
одним аудиовыходом,
подключите к нему левый или
правый штекер кабеля.
Телеприставка
Видеомагнитофон
Белый
Красный
OPTICAL
AUX
HT-C5500_CIS_RUS_0310_SEHZ.indd 25HT-C5500_CIS_RUS_0310_SEHZ.indd 25 2010-03-10 7:54:592010-03-10 7:54:59
