РУССКИЙ
368

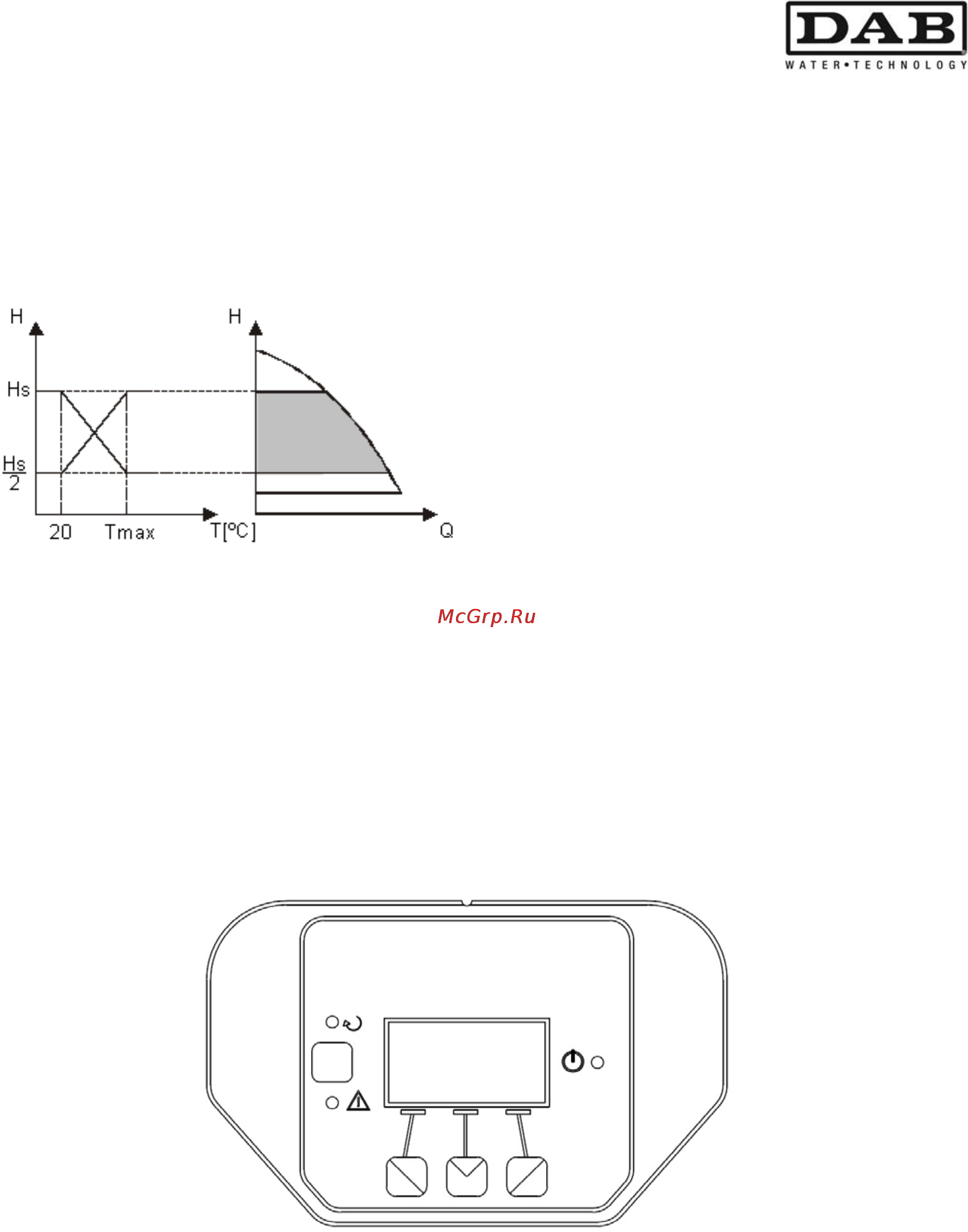

10.1.4 Регуляция постоянного пропорционального и пропорционального дифференциального
давления по температуре воды
В этом режиме регулиции контрольное значение
регуляции Hs уменьшается или увеличивается в
зависимости от температуры воды. Tmax может
быть настроена от 0ºC до 100ºC для
обеспечения как отопительных систем, так и
систем кондиционирования воздуха.
Такой режим рекомендуется для:
- Систем с варьируемым расходом
(отопительные системы с двумя трубами), в
которых обеспечивается дополнительное
сокращение мощности циркуляционного
насо
са в зависимости от понижения
температуры циркулирующей жидкости, в
случае меньшей потребности в отоплении.
- Систем с постоянным расходом
(отопительные системы с одной трубой и
радиальные системы отопления), в которых
эксплуатационные характеристики
циркуляционного насоса могут
регулироваться только при включения
режима влияния температуры.
11. КОНСОЛЬ УПРАВЛЕНИЯ
Функции циркуляционных насосов EVOPLUS могут быть изменены с консоли управления,
расположенной на крышке электронного блока управления.
На консоли имеются: графический дисплей, 4 кнопки навигации и 3 индикатора (см. Сх. 9).
Сх. 9: Консоль управления
11.1 Графический дисплей
При помощи графического дисплея можно просто и интуитивно просматривать меню, позволяющее
проверять и изменять режимы работы системы, активацию вводов и контрольных рабочих значений.
Кроме того на дисплее показывается состояние системы и архив сохраненных самой системой
сигнализаций.
