РУССКИЙ
370

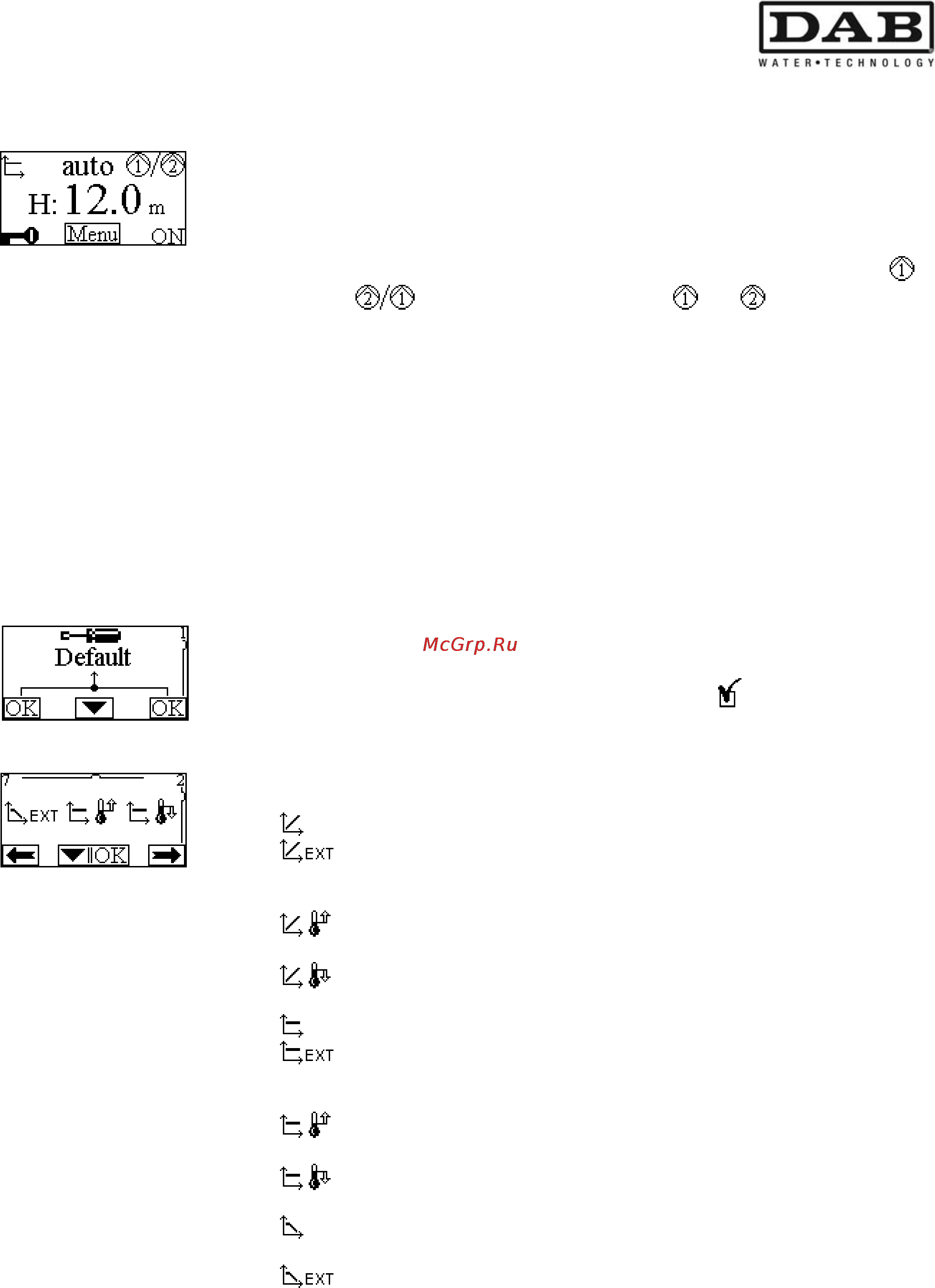

Home Page
На Главной странице графически представлены все основные настройки
системы.
Символ в левом верхнем углу показывает выбранный метод регуляции.
Символ вверху в центре показывает выбранный режим работы (auto или
economy).
Символ в верхнем правом углу показывает наличие одинарного инвертера
или спаренного
. Вращающающийся символ или показывает,
который из циркуляционных насосов находится в работе.
В центре Главной страницы показан параметр только для визуализации,
который может быть выбран из небольшого перечня параметров на Странице
9.0 меню.
С Главной страницы можно открыть страницу настройки контраста дисплея:
держите нажатой скрытую кнопку, затем нажмите и отпустите правую кнопку.
Циркуляционные насосы EVOPLUS имеют 2 меню: мен
ю пользователя и
расширенное меню. В меню пользователя можно зайти с Главной страницы,
нажав и отпустив центральную кнопку «Меню».
В расширенное меню можно зайти с Главной страницы, нажав на 5 секунд
центральную кнопку «Меню».
Страница 1.0
На Странице 1.0 обнуляются заводские настройки, нажав одновременно на 3
секунды левую и правую кнопку.
Обнуление заводских настроек показывается символом
рядом с надписью
«Default».
Страница 2.0
На Странице 2.0 задается метод регуляции. Можно выбрать один из
следующих режимов:
1.
= Регуляция пропорционального дифференциального давления.
2.
= Регуляция пропорционального дифференциального давления
с контрольным значением, заданным внешним сигналом 0 – 10 В или
ШИМ.
3.
= Регуляция пропорционального дифференциальнонр давления
с контрольным значением в зависимости от повышения температуры.
4.
= Регуляция пропорционального дифференциального давления
с контрольным значением в зависимости от понижения температуры.
5.
= Регуляция постоянного дифференциального давления.
6.
= Регуляция постоянного дифференциального давления с
контрольным значением, заданным внешним сигналом (0 – 10 В или
ШИП).
7.
= Регуляция постоянного дифференциального давления с
контрольным значением в зависимости от повышения температуры.
8.
= Регуляция постоянного дифференциального давления с
контрольным значением в зависимости от понижения температуры.
9.
= Регуляция по постоянной кривой со скоростью вращения,
заданной на дисплее.
10.
= Регуляция по постоянной кривой со скоростью вращения по
внешнему сигналу 0 – 10 В или ШИМ.
На странице 2.0 показываются 3 символа, обозначающие:
центральный символ = текущая настройка
символ справа = последующая настройка
символ слева = предыдущая настройка
