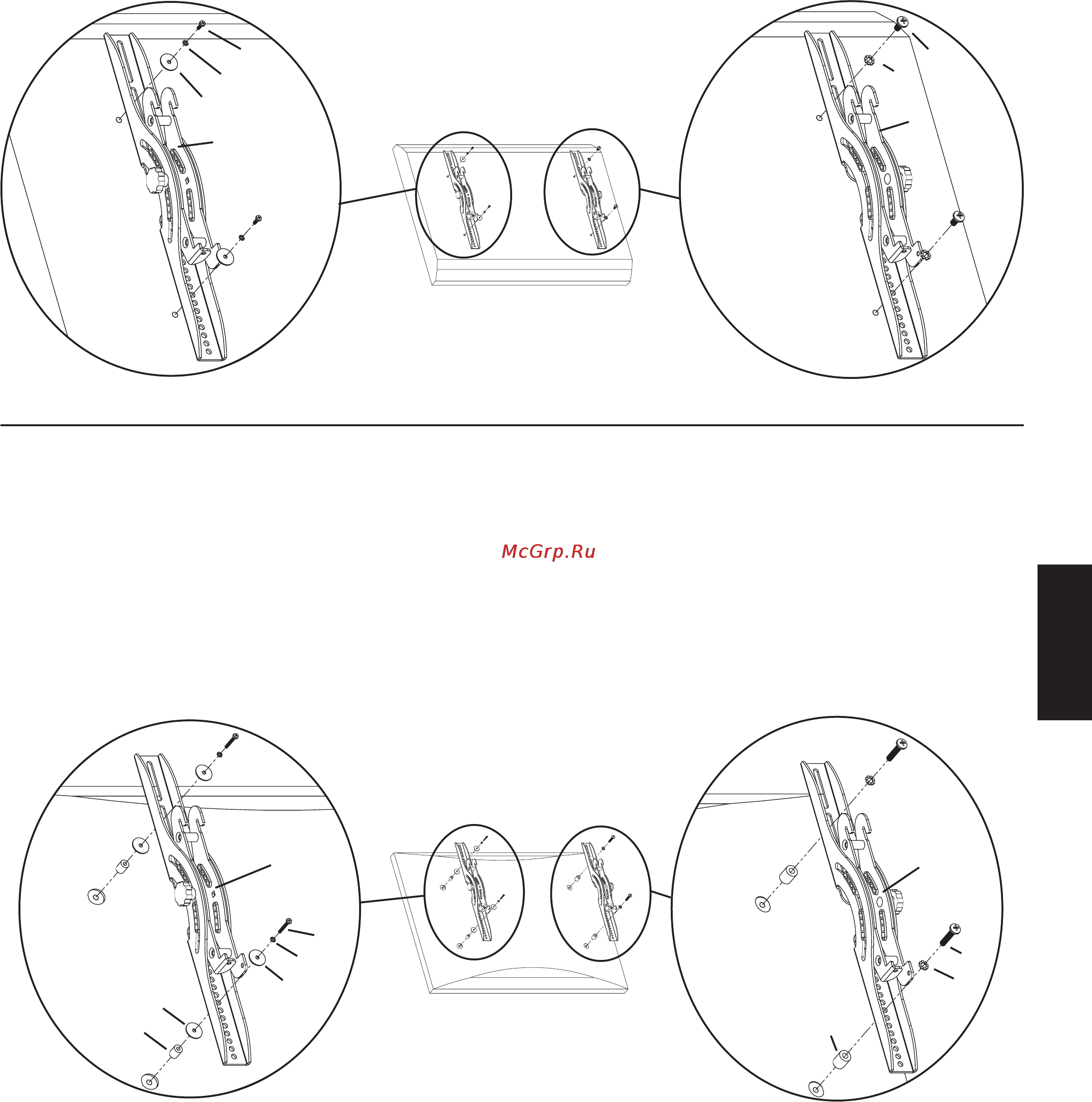

Шаг 3: Прикрепление крепежных скоб к телевизору с плоской задней панелью

ВНИМАНИЕ! НЕ КЛАДИТЕ ТЕЛЕВИЗОР ЛИЦЕВОЙ СТОРОНОЙ ВНИЗ, НА СТЕКЛО, поставьте его к стене или к другой

твердой поверхности! Если Вы положите телевизор на стекло, это может привести к невосстановимым повреждениям.

Перед установкойкрепежные скобы монитора (b,c) должны быть расположены вертикально и, насколько возможно, близко к

центру телевизора. Если задняя панельтелевизора плоская,и к ней подходят винты M4 или M5,используйте для прикрепления

крепежных скоб для монитора винты M4 x 12 (d) или M5 x 12 (f) с соответствующимистонорными шайбами (l, m)и шайбами

M4/M5 (s)., Установкакрепежных скоб для монитора показана на рисунке 3 (увеличенное изображение А). Если жедлякрепления

телевизора необходимывинты диаметром M6 или M8,используйтевинты M6 x 35 (h) или M8 x 40 (j) с соответствующейстонорной

c

b

Шаг 4: Прикрепление крепежных скоб для монитора к телевизорус искривленной задней панелью

ВНИМАНИЕ! НЕ КЛАДИТЕ ТЕЛЕВИЗОР ЛИЦЕВОЙ СТОРОНОЙ ВНИЗ, НА СТЕКЛО, поставьте его к стене или к другой

твердой поверхности! Если Вы положите телевизор на стекло, это может привести к невосстановимым повреждениям.

Перед установкойкрепежные скобы (b,c) должны быть расположены вертикальнои, насколько возможно,близко к центру

телевизора. Если задняя панель телевизора искривлена, и к ней подходят винты M4 или M5, прикрепите крепежные скобы для

монитора с помощью винтов M4 x 30 (e) или M5 x 30 (g) через соответствующие стонорные шайбы (l, m), шайбы M4/M5 (s), и

распорки M4/M5 (p), как показано на увеличенном изображении А к рисунку 4. Если же для крепления телевизора необходимы

винты диаметром M6 или M8, используйте винты M6 x 35 (i) или M8 x 40 (k) с соответствующей стонорной шайбой (n, o),

b c

e,g

l,m i,k

s n,o

s

p q
