Sanus VMPL S [5/5] Pyccko

PYCCKO

Шаг 5: Прикрепление крепежных скоб к телевизору с углубленными резьбовыми вставками.

ВНИМАНИЕ! НЕ КЛАДИТЕ ТЕЛЕВИЗОР ЛИЦЕВОЙ СТОРОНОЙ ВНИЗ, НА СТЕКЛО, поставьте его к стене

или к другой твердой поверхности! Если Вы положите телевизор на стекло, это может привести к невосстановимым

повреждениям.

Перед установкойкрепежные скобы монитора (b,c) должны быть расположены вертикально и, насколько возможно, близко к

центру телевизора. Если в заднюю панель телевизора утоплены вставки с резьбой, и к ней подходят винты M4 или M5, прикрепите

крепежные скобы для монитора с помощью винтов M4 x 30 (e) или M5 x 30 (g) через соответствующие стонорные шайбы

(l, m), шайбы M4/M5 (s), и распорки M4/M5 (p), как показано на увеличенном изображении А к рисунку 5. Если же для крепления

телевизора необходимы винты диаметром M6 или M8, используйте винты M6 x 35 (i) или M8 x 40 (k) с соответствующей

стонорной шайбой (n, o), распорками M6/M8 (q) для закрепления крепежных скоб, как показано на увеличенном изображении

B к рисунку 5. Надежно затяните винты с помощью крестообразной отвертки.

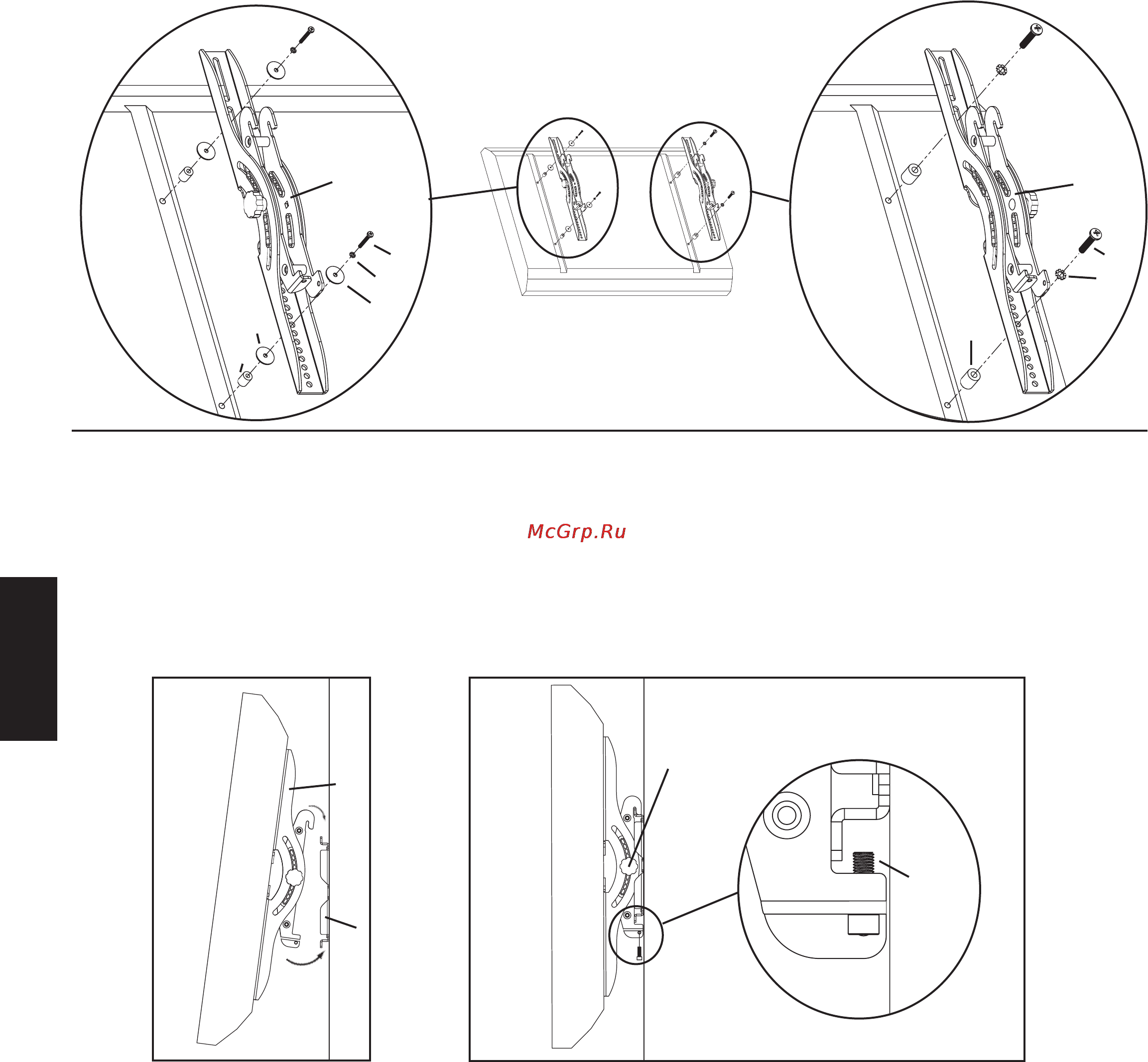

Увеличенное изображение А Увеличенное изображениеB

Рисунок 5

b c

e,g i,k

l,m n,o

s q

Шаг 6: Установка монитора на настенную крепежную пластину. Установка предохранительных болтов

Внимание! Чтобыподнять телевизорынекоторых моделей, может потребоваться 2 человека! Компания Sanus не несет

ответственности за травмы и порчу имущества.

Сначала установите крепежные скобы монитора (b, c) на настенную крепежную пластину (а). Крепежные скобы повернутся и

войдут нижней частью под настенную пластину, как показано на рисунке 6а. Вставьте предохранительные болты (v) в отверстия

c резьбой в нижней части крепежных скоб монитора. Затяните предохранительные болты с помощью шестигранного ключа (w)

таким образом, чтобы они зашли за нижний выступ настенной крепежной пластины, как показано на увеличенном изображении к

рисунку 6b. Ослабьте фиксирующие ручки на скобах монитора, и Вы сможете изменить положение и ориентацию в пространстве

плоскоэкранного телевизора.

Рисунок 6a Рисунок 6b

фиксирующая ручка

b,c

Увеличенное
