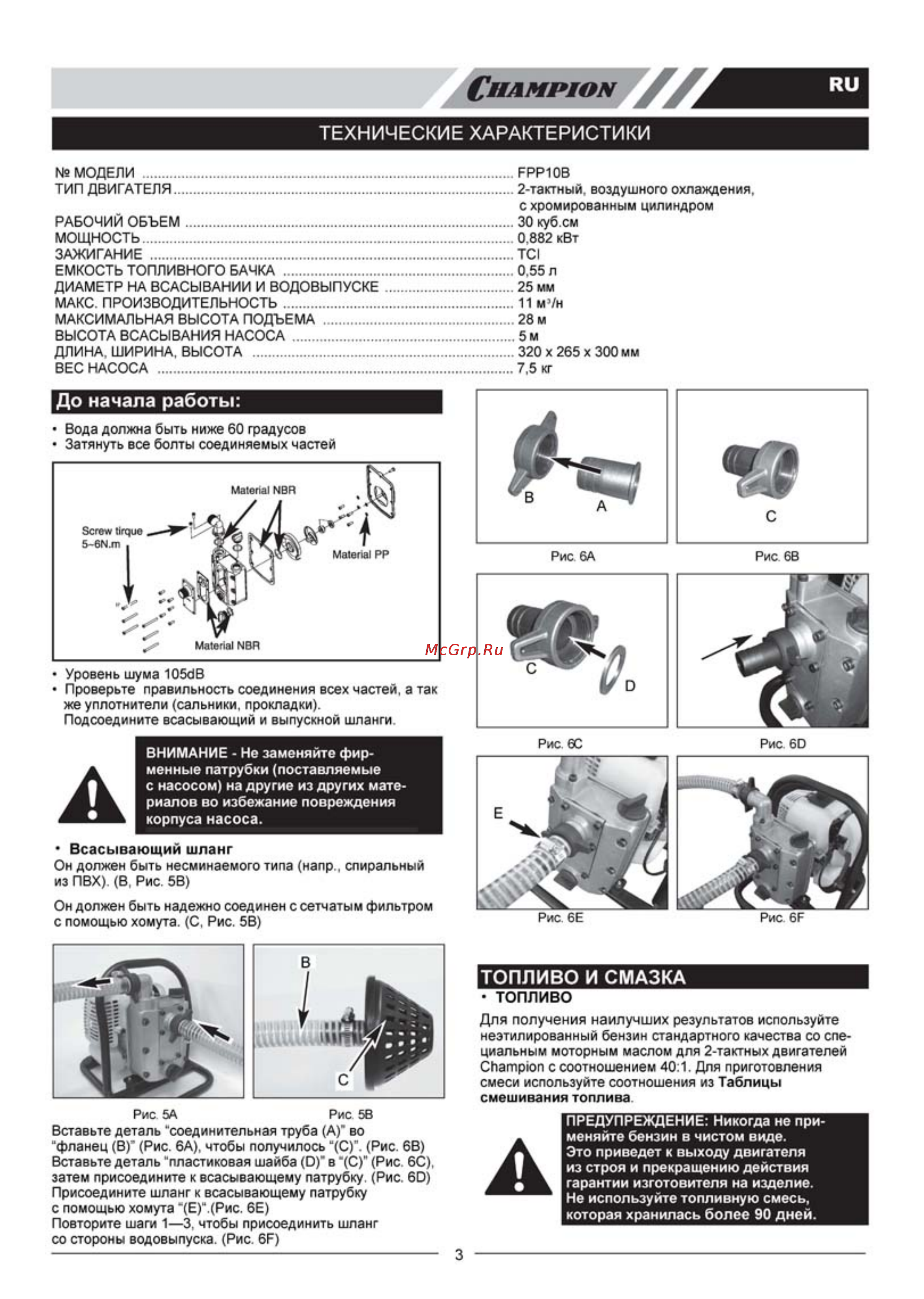

CHAMPION J RU ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ FPP10B ТИП ДВИГАТЕЛЯ 2 тактный воздушного охлаждения с хромированным цилиндром РАБОЧИЙ ОБЪЕМ 30 куб см МОЩНОСТЬ 0 882 кВт ЗАЖИГАНИЕ TCI ЕМКОСТЬ ТОПЛИВНОГО БАЧКА 0 55 л ДИАМЕТР НА ВСАСЫВАНИИ И ВОДОВЫПУСКЕ 25 мм МАКС ПРОИЗВОДИТЕЛЬНОСТЬ 11 м н МАКСИМАЛЬНАЯ ВЫСОТА ПОДЪЕМА 28 м ВЫСОТА ВСАСЫВАНИЯ НАСОСА 5 м ДЛИНА ШИРИНА ВЫСОТА 320 х 265 х 300 мм ВЕС НАСОСА 7 5 кг Вода должна быть ниже 60 градусов Затянуть все болты соединяемых частей Уровень шума 1056В Проверьте правильность соединения всех частей а так же уплотнители сальники прокладки Подсоедините всасывающий и выпускной шланги ВНИМАНИЕ Не заменяйте фир менные патрубки поставляемые с насосом на другие из других мате риалов во избежание повреждения корпуса насоса Всасывающий шланг Он должен быть несминаемого типа напр спиральный из ПВХ В Рис 5В Он должен быть надежно соединен с сетчатым фильтром с помощью хомута С Рис 5В Рис 6Е Рис 6F ТОПЛИВО И СМАЗКА ТОПЛИВО Для получения наилучших результатов используйте неэтилированный бензин стандартного качества со спе циальным моторным маслом для 2 тактных двигателей Champion с соотношением 40 1 Для приготовления смеси используйте соотношения из Таблицы смешивания топлива Рис 5А Рис 5В ПРЕДУПРЕЖДЕНИЕ Никогда не при меняйте бензин в чистом виде Это приведет к выходу двигателя из строя и прекращению действия гарантии изготовителя на изделие Не используйте топливную смесь которая хранилась более 90 дней Вставьте деталь соединительная труба А во фланец В Рис 6А чтобы получилось С Рис 6В Вставьте деталь пластиковая шайба О в С Рис 6С затем присоедините к всасывающему патрубку Рис 60 Присоедините шланг к всасывающему патрубку с помощью хомута Е Рис 6Е Повторите шаги 1 3 чтобы присоединить шланг со стороны водовыпуска Рис 6Р 3
