Раздел 2. Общее описание и технические характеристики Беларус-80.1/80.2/82.1/82.2/82Р
Руководство по эксплуатации
8
Левая дверь кабины трактора закрывает-
ся замком. Чтобы открыть замок двери:
• вставьте ключ 1 (рис. 2 а) в отвер-
стие кнопки 2 ручки;
• не нажимая на кнопку, поверните
ключ в положение “открыто”;
• выньте ключ и, нажав на кнопку, от-
кройте дверь;
Чтобы зафиксировать замком закры-
тую дверь, поверните ключ в положе-
ние “закрыто”, не нажимая на кнопку.

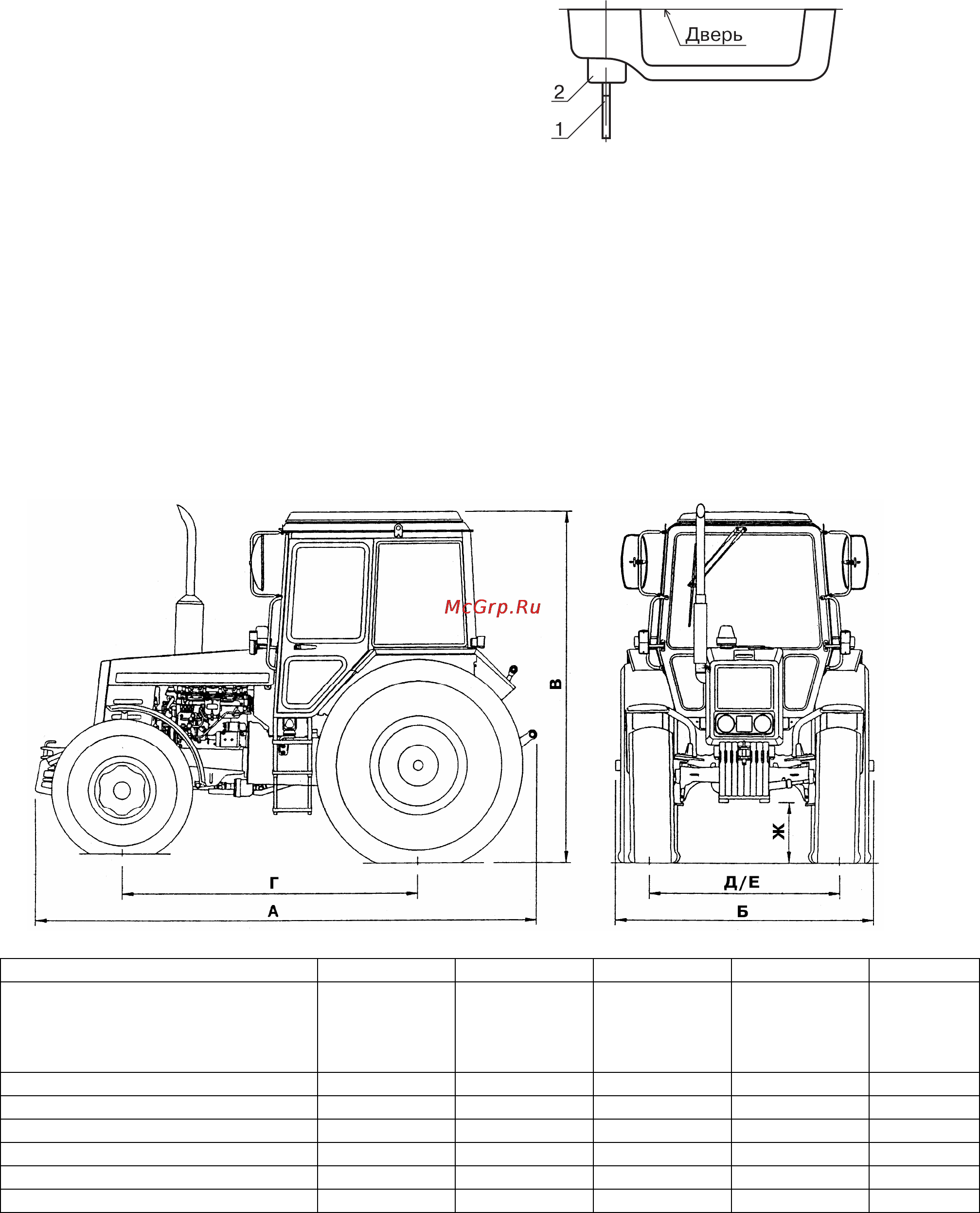

Рис. 2а.
2.2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Габариты трактора
Наименование 80.1 80.2 82.1 (с ГУР) 82.2 82 Р
A Длина, мм:
общая 4120 4120 4120 4120 4120
без грузов 3840 3840 3930 3970 4020
по колесам 3650 3650 3740 3820 3810
Б Ширина, мм
1970 1970 1970 1970 2370
В Высота по кабине, мм
2780 2800 2800 2820 3030
Г Продольная база, мм
2390 2390 2450 2440 2450
Д Колея задних колес, мм
1400/2100 1400/2100 1350/2050* 1500/2100 1900
Е Колея передних колес, мм
1450/1850 1450/1850 1430/1990 1420/2000 1900
Ж Дорожный просвет, мм
465 465 465 465 715
*1410/1970мм-для 82.1 с ГОРУ
