БЕЛАРУС-920.4/952.4 Руководство по эксплуатации

«1» - цифровое обозначение положения переключателя коробки передач (цифры от 0 до 6)

или буквенное обозначение положение переключателя редуктора (буквы L, M, H, N);

«2» - текущее числовое значение одного из параметров систем трактора.

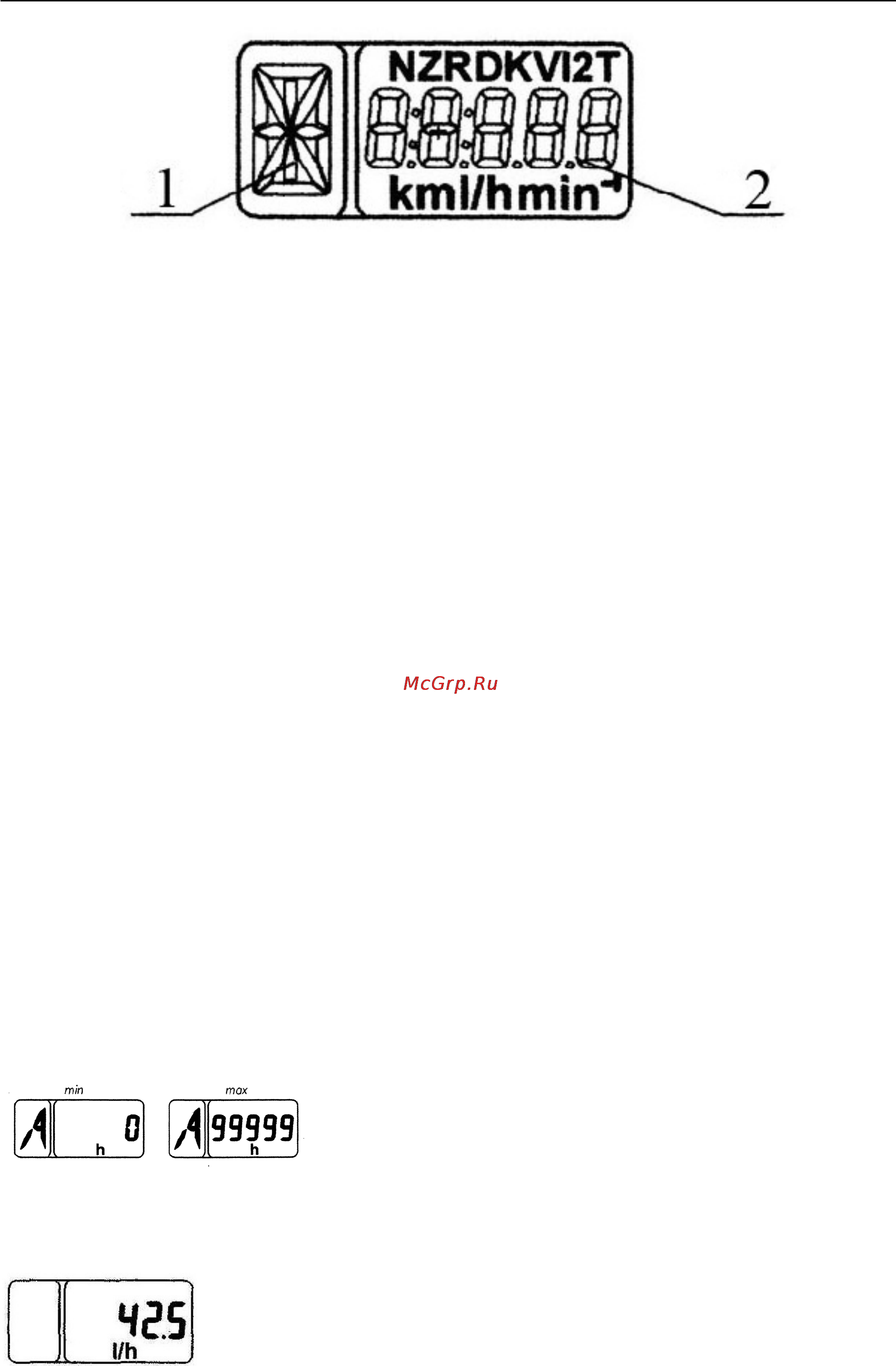

Рисунок 1.6 – Информационные поля МИ

Информацию о положении переключателя коробки передач индикатор комбиниро-

ванный получает от блока управления трансмиссией (при наличии КЭСУ) или от блока

управления диапазонным редуктором (при наличии). Данный параметр отображается на

информационном поле «1» (рисунок 1.6). При отсутствии блоков управления, либо при не

подключении, обрыве провода в информационном поле «1» отображается буква «А».

В информационном поле «2» (рисунок 1.6) отображаются следующие параметры:

- Суммарное астрономическое время наработки двигателя;

- Мгновенный расход топлива;

- Напряжение бортовой сети;

- Объем оставшегося топлива;

- Время работы на остатке топлива;

- Диагностика работоспособности датчиков скорости;

- Диагностика работоспособности частотного датчика объема топлива (ДОТ.Ч);

- Диагностика работоспособности и подключения CAN-шины к ИК.

Переключение между режимами индикации «Суммарное астрономическое время на-

работки двигателя», «Мгновенный расход топлива», «Объем оставшегося топлива», «Время

работы на остатке топлива», «Напряжение бортовой сети», сообщениями о неисправностях

осуществляться кнопкой «Режим» пульта управления 14 (рисунок 1.1). Описание алгорит-

мов работы режимов «Диагностика работоспособности датчиков скорости», «Диагностика

работоспособности частотного датчика объема топлива (ДОТ.Ч)», «Диагностика работоспо-

собности и подключения CAN-шины к ИК» приведены выше)

1. Суммарное астрономическое время наработки двигателя в часах.

Счетчик накапливает информацию о суммарном времени

работы двигателя при передаче сообщения «частота обо-

ротов двигателя» с БУД и сохраняет ее при отключении

питания.

Диапазон показаний от 0 до 99999 часов работы двигателя.

2. Мгновенный расход топлива

В данном режиме отображается текущее значение мгновенного расхо-

да топлива, дискретность показаний – 0,1 л/час.
